Производство печатных плат

Производство печатных плат

Создание любого компьютерного оборудования без печатных плат не возможно. Поэтому в современном мире производство печатных плат является одним из самых рентабельных производств. При этом сама технология не представляет ничего сложного. Некоторые умельцы могут производить печатные платы даже в домашних условиях.

Помещение и персонал

Платы заводской сборки ценятся производителями любой электроники, но для организации такого производства необходимо помещение и достаточное количество персонала. Требования к помещению:

  • минимальная площадь – 80 м2;
  • наличие электрического питания в три фазы 380В;
  • специализированные стоки канализации, куда будет происходить уход жидких смесей с химических этапов производства;
  • промышленная вытяжка;
  • снабжение водой;
  • циркуляция сжатого воздуха.

Производство такого типа оптимально обустраивать в промышленных зонах. Без знаний организовать такой бизнес трудно и возможно лишь в форме соинвестирования. Поэтому в персонале обязательно нужны специалисты. На начальном этапе для мелкосерийного производства понадобятся:

  • операторы универсалы, которые будут следить за процессом изготовления печатных плат – 4 человека;
  • специалист по контролю качества;
  • начальник производства;
  • разнорабочие: грузчики, уборщицы, этих специалистов можно привлечь по договору найма при необходимости.

Также понадобится маркетолог, бухгалтер, секретарь. На легком производстве на эти должности также можно найти сотрудников по договору подряда.

При расширении бизнеса количество персонала может быть увеличено.

Оборудование

Стартовое обязательное оборудование для начала производства печатных плат:

  1. Часть механической обработки. Они используются на подготовительном этапе для листов диэлектрика. Сюда входят: установки нарезки, сверления, фрезеры с ЧПУ, штифтования.
  2. Прессовальное оборудование для изготовления фольгированного покрытия и прессования многослойных печатных плит.
  3. Оборудование для мокрых процессов. Установки для химической очистки, меднения, проявления, гальванизации, оксидирования. Оборудование для монтажа и изготовления электропроводящих схем на листе диэлектрика.
  4. Нанесение окончательного покрытия. Оборудование для лужения горячим методом, а также для предварительной и окончательной чистки плат.
  5. Установки для ламинирования печатных плат.

Чтобы с нуля организовать такое производство понадобится не менее полумиллиона рублей, плюс минимум 600 тысяч на сырье. Если речь идет производстве многопрофильного оборудования то стартовый капитал может подняться до 30 млн рублей.

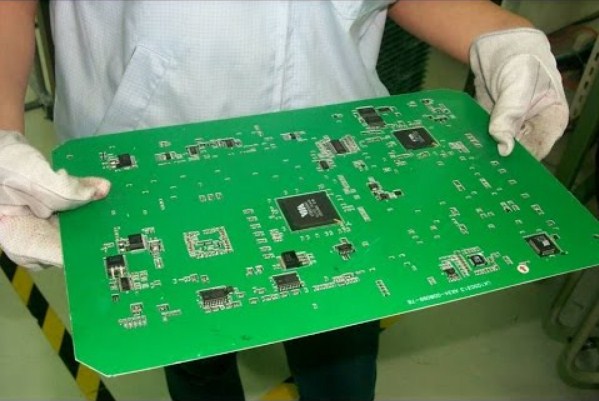

Производство печатных плат

Производство плат

Технология производства

Технологии изготовления включают в себя два основных метода:

  1. Аддитивный. Дорожки монтируют разными способами на поверхность диэлектрика.
  2. Субтрактивный. Это лазерно-утюжная технология и все ее модификации. Будущие дорожки защищают на листе стеклотекстолита тонером от лазерного принтера. Все лишнее стравливают в хлорном железе.

Также используется и комбинированный метод. При этом процессе часть проводящего покрытия стравливается, иногда даже сразу после нанесения, но в итоге это более простой и дешевый метод, чем чисто субтрактивная технология.

Материалы

В зависимости от разновидности печатных плат, которые планируется производить, необходимы следующие материалы:

  • фольгированный стеклотекстолит;
  • фольгированный гетинакс;
  • диэлектрик фольгированный для уплотненного монтажа.

В качестве диэлектрика выступают:

  • листы фторопласта;
  • ламинаты на металлическом основании;
  • пленки из полиимида.

Толщина стандартного применяемого стеклотекстолита варьируется в параметрах от 0.5 до 3 мм.

Процесс изготовления

Алгоритм изготовления печатных плат:

  1. На первом этапе формируют заготовку. Необходимо на оборудовании вырезать форму и подготовить листы алюминиевой фольги, которую нанести на вырезанную заготовку.
  2. Наносят рисунок проводников платы. Это наиболее трудоемкий процесс производства, требует наибольших капиталовложений.
  3. Металлизация отверстий плат.
  4. Прессование плат для печати.
  5. Нанесение покрытия.
  6. Монтаж компонентов.

На каждом этапе необходимо следить за точным соблюдением технологии, чтобы достичь высокого качества продукции.

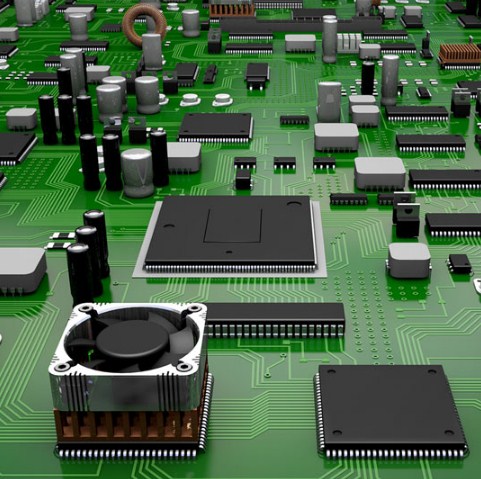

Производство печатных плат

Печатные платы

Тестирование продукта

Наиболее распространенные методы – электрическое и оптическое тестирование. При использовании электрического тестирования проверяется общая целостность электрической цепи и наличие в ней замыканий.

При оптическом варианте тестирования просматривают продукцию на механические недочеты. В процессе оптического тестирования обнаруживают коробление, ошибки в креплениях элементов, недостаток или избыток паяльного материала. Поскольку производство достаточно сложное, при недостаточной квалификации персонала ошибки, особенно на первоначальном этапе, могут возникать часто.

Сбыт

Сбывать продукцию, изготовленную на предприятии можно в самые разные компании:

  • для автомобильного производства;
  • для медицинского оборудования;
  • компании, связанные с производством компьютерной техники;
  • измерительные приборы;
  • крупная и мелкая бытовая техника.

Средняя окупаемость одной линии такого производства – 1-2 года. Стартовый капитал – не менее 75 000$. Если планируется в дальнейшем расширение, то начать можно и с 50 тысяч долларов, но в таком случае обязательно первое время весь доход вкладывать в развитие.

Производство печатных плат не самый легкий вариант бизнеса. Но он всегда окупится, достаточно грамотно организовать весь процесс с четким соблюдением технологии. Немаловажным фактором является профессиональный персонал. Стартовый капитал в данном виде производства должен быть внушительным, поскольку качественное оборудование для изготовления печатных плат на всех этапах стоит дорого. На руках для начала нужно иметь около 5 млн рублей, чтобы с нуля организовать успешный бизнес данной категории.
