Гибочные станки предназначены для придания металлическим заготовкам нужной геометрической формы без воздействия режущего инструмента. Основным критерием классификации является тип металлических материалов, с которыми способны работать станки. Рассмотрим каждый из типов гибочных станков.

Трубогибочные станки

Трубогибочные станки (рис.1) предназначены для изгибания труб различного диаметра и профиля. Применяются как в ремонтных работах, так и при строительстве новых объектов. Классифицируются в зависимости от нескольких параметров.

Гибочные станки

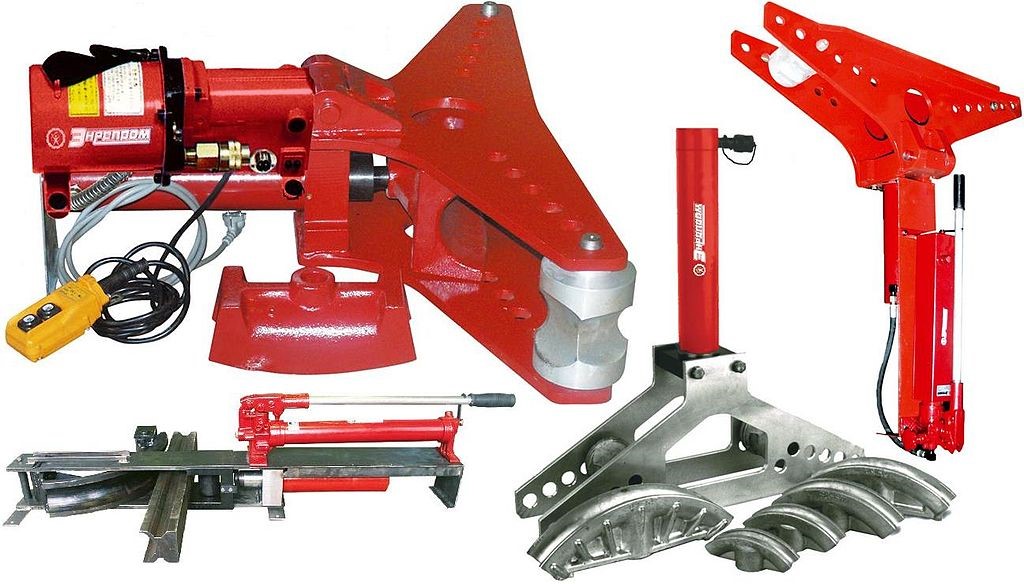

Рисунок 1. Трубогибочные станки.

Рисунок 1. Трубогибочные станки.

1. По типу привода трубогибочные станки подразделяются на:

  • с ручным приводом - применяются для работы с полимерными или металлическими трубами небольших диаметров;
  • с гидравлическим приводом - способны успешно работать с трубами, изготовленными из различных материалов с широким диапазоном диаметров;
  • электромеханические - предназначены для создания точных радиусов закругления и углов поворота труб;
  • гибридные - сочетают в себе преимущества гидравлических и электромеханических типов;
  • подогреваемые  - дополняются горелкой, промышленным феном или другим устройством подогрева изгибаемой металлической или полимерной трубы, что позволяет с меньшим усилием выполнять гибочные работы.

Приведенная выше классификация справедлива для большинства гибочных станков.

2. По способу гибки:

  • дорновый - внутрь трубы укладывается упругий наполнитель (дорн), и осуществляется процесс гибки методом обвода по направляющему ролику, что позволяет избежать гофрирования в точке изгиба;
  • бездорновый - осуществляется посредством подачи трубы на ролики без применения наполнителя;
  • арбалетный - здесь используется специальный шаблон, предназначенный для изгибания трубы определенного диаметра и длины, в который укладывается заготовка, и путем давления производится процесс изгибания;
  • пружинный - используется для ручного изгибания труб;
  • сегментный - применяется специальный сегментный элемент, вокруг которого вытягивается труба до придания нужной формы.

Наибольшее применение эти станки получили при производстве работ по прокладке трубопроводов.

Профилегибочные станки

Для изменения геометрических параметров металлических профилированных заготовок предназначены профилегибочные станки (рис. 2).

Гибочные станки

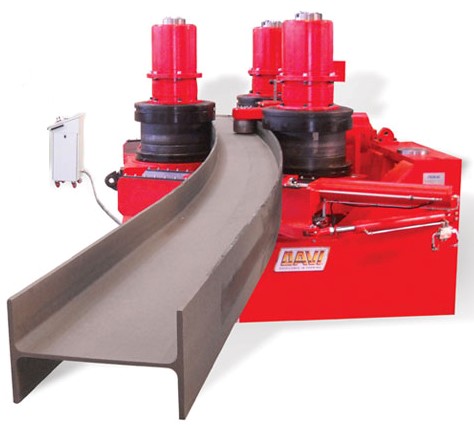

Рисунок 2. Профилегибочный станок.

Рисунок 2. Профилегибочный станок.

Этот тип станков способен работать с металлопрофилем различного сечения:

  • двутавровые балки;
  • шестигранники и прутки квадратного сечения;
  • швеллеры;
  • уголки;
  • полосы.

Профилегибочные станки, в зависимости от конструкции, имеют несколько роликов с профильными поверхностями, предназначенными для использования с определенными видами заготовок. Ролики являются сменным оборудованием. Если возникает необходимость изогнуть заготовку другого профиля, рабочие ролики заменяются на подходящие. Оси расположения роликов имеют возможность смены положения. Также дополнительно могут устанавливаться поддерживающие ролики, количество, форма и местоположение которых зависит от обрабатываемого профиля и необходимой формы заготовки на выходе.

Сортогибочные станки

Сортогибочные станки (рис. 3) предназначены для проведения гибочных операций с сортовыми прокатами.

Гибочные станки

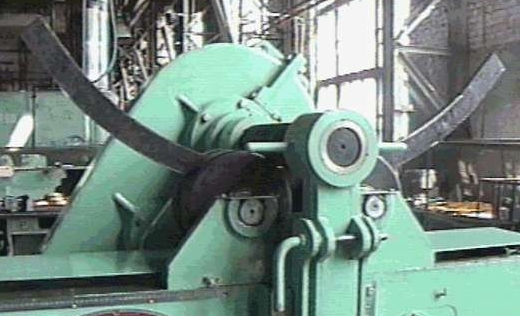

Рисунок 3. Сортогибочный станок для работы с полосой.

Рисунок 3. Сортогибочный станок для работы с полосой.

Применяются при работе с цветными и черными металлами, реже - с пластиками. Основными профилями, с которыми способен работать сортогибочный станок, являются следующие:

  • катанка;
  • полоса;
  • пруток круглого, квадратного или шестигранного сечения;
  • арматура.

Сегодня в отдельную категорию стали выделять станки для производства гибочных операций с арматурой. Это связано с тем, что арматура, по сравнению с сортовыми материалами других сечений, является наиболее распространенным типом проката. Каждая стройплощадка имеет в наличии подобный станок. Гибочные станки для работы с арматурой отличаются возможностью создания закруглений малых диаметров.

Листогибочные станки

Для работы с листовым металлом применяются листогибочные станки (рис. 4).

Гибочные станки

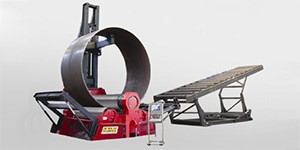

Рисунок 4. Листогибочный станок.

Рисунок 4. Листогибочный станок.

Сегодня существует множество конструкций листогибочных станков. Часть из них универсальная и способна выполнять большое количество разнообразных гибочных операций. Другая часть разработана для производства только одной или нескольких видов работ по изгибанию листового металла.

Листогибочные станки способны выполнять следующие операции:

  • создание коробов, призм и других сложных конструкций;
  • производство замкнутых профилей из листовой стали, таких как конусы и цилиндры;
  • выполнение сложных профильных поверхностей с использованием листового металла.

Проволокогибочные станки

Станки для изгибания проволоки в последнее время стали выделять в отдельную категорию. Обусловлено это тем, что проволокогибочные станки (рис. 5) стали широко применяться во многих сферах промышленности, вследствие чего появилось большое количество их модификаций. Хотя по своей сути проволокогибочный станок является частной версией профилегибочного станка.

Гибочные станки

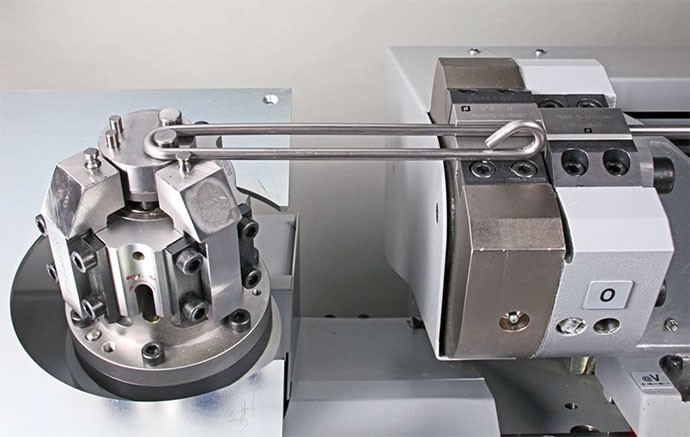

Рисунок 5. Проволокогибочный станок.

Рисунок 5. Проволокогибочный станок.

Используется профилегибочный станок для следующих операций:

  • создание проволочных замкнутых контуров;
  • изготовление различных фасонных изделий сложной формы из проволоки;
  • изготовление пружин;
  • создание звеньев цепей;

Проволокогибочные станки в общем случае имеют барабан с установленной на нем бухтой проволоки. Проволока подается двумя вращающимися роликами, между которыми она зажата. Далее конструкция зависит от сферы использования станка. Обычно имеются несколько обводных роликов, расположенных в определенной последовательности, и специальная гибочная консоль, которая выполняет более сложные операции.

Скобогибочные станки

Скобогибочные станки (рис. 6) предназначены для создания симметричных изделий из проволоки или прутка.

Гибочные станки

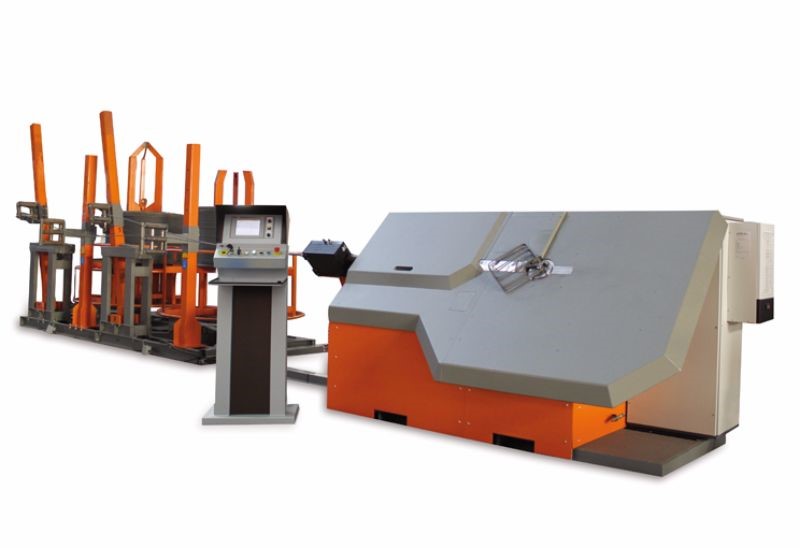

Рисунок 6. Скобогибочный станок.

Рисунок 6. Скобогибочный станок.

Скобогибочный станок состоит из вертикальной вращающейся подставки, на которой установлена катушка с проволокой или уложены прутья арматуры. Подается проволока при помощи роликового подающего механизма. Проволока выходит из направляющей и попадает на гибочный ролик, который придает необходимую форму. Панель управления служит для задания параметров изготавливаемой скобы.
