Помимо стандартных токарно-винторезных станков существует несколько модификаций оборудования для осуществления более специализированных токарных операций. Рассмотрим некоторые станки токарной группы, которые предназначены для выполнения нестандартных работ или оснащены особыми дополнительными устройствами или узлами.

Револьверные станки

Отличительной особенностью токарно-револьверных станков (рис. 1.) является наличие специализированной многопозиционной головки. Эта головка называется револьверной и имеет несколько резцедержателей. Смена режущего инструмента в процессе работы производится за счет поворота револьверной головки на определенный угол.

Прочие токарные станки

Рисунок 1. Токарно-револьверный станок.

Рисунок 1. Токарно-револьверный станок.

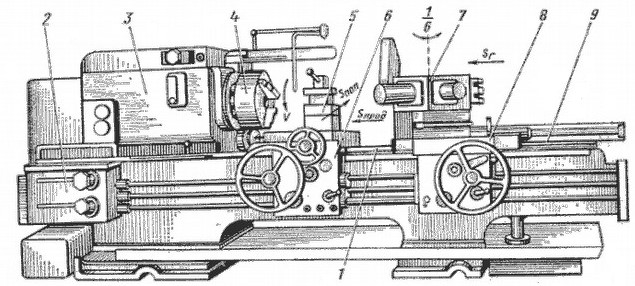

Токарно-револьверный станок конструктивно состоит из следующих основных частей.

  1. Станина с фундаментной плитой и направляющими. Служит для размещения узлов станка.
  2. Коробка подач суппортов. Предназначена для задания скорости автоматической подачи.
  3. Передняя (шпиндельная) бабка. Вмещает в себя электродвигатель, систему шестерен коробки скоростей и привод шпинделя.
  4. Патрон. В патроне закрепляется обрабатываемая деталь.
  5. Резцедержатель. Служит для закрепления токарного резца. Стандартное оборудование токарного станка.
  6. Суппорт. Создает движение подачи резца в зону обработки. Оснащается приводным винтом, который связан с коробкой подач. Коробка подач, в свою очередь, способна работать в паре с коробкой скоростей. Это позволяет настраивать автоматическую скорость подачи, которая зависит от частоты оборотов шпинделя. Используется для нарезки резьб или при точении с точно заданной скоростью подачи.
  7. Резцедержатель револьверного типа. На представленной модели револьверного станка имеет шесть гнезд, служащих для закрепления осевого режущего инструмента (сверл, зенкеров, разверток). Также в револьверной головке может быть установлен обычный резец.
  8. Суппорт револьверной головки. Выполняет те же функции, что и стандартный суппорт. Также связан с коробкой подач при помощи ходового винта.
  9. Барабан револьверного суппорта.

Сегодня токарно-револьверные станки набирают все большую популярность, особенно в сегменте металлорежущего оборудования с ЧПУ. Это объясняется довольно обширными технологическими возможностями токарно-револьверных станков с ЧПУ.

Карусельные станки

Токарно-карусельные станки (рис. 2) предназначены для обработки массивных деталей больших габаритов. Основной особенность, отличающей эти станки, является вертикальное расположение оси шпинделя и большой диаметр планшайбы.

Прочие токарные станки

Рисунок 2. Устройство токарно-карусельного станка.

Рисунок 2. Устройство токарно-карусельного станка.

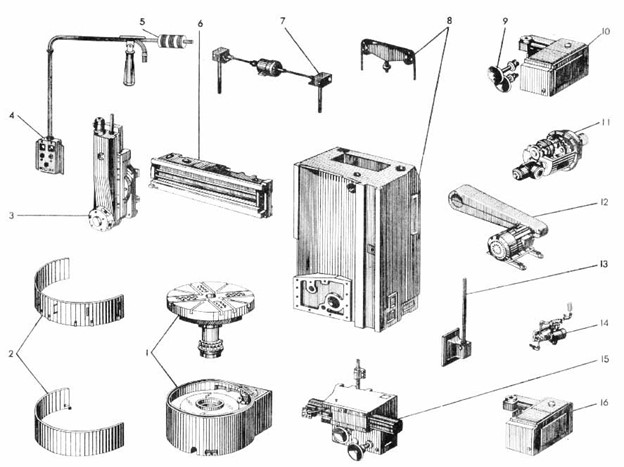

Токарно-карусельные станки состоят из следующих элементов:

  1. Стол с поворотной планшайбой. Стол служит опорой для обрабатываемой детали. В планшайбе закрепляется заготовка. Механизм вращения планшайбы связан с коробкой подач при помощи вала.
  2. Защитное ограждение планшайбы. Служит для ограждения оператора станка от вращающихся частей в процессе работы.
  3. Вертикальный суппорт. Предназначен для подачи в рабочую область режущего инструмента.
  4. Подвесной пульт управления. С его помощью производится управление работой станка.
  5. Регулируемый подвесной механизм пульта управления. Позволяет оператору становиться с той стороны станка, где удобнее контролировать процесс обработки.
  6. Поперечина. Служит для закрепления суппорта с возможностью перемещения его в горизонтальном и вертикальном направлении.
  7. Приводной механизм перемещения поперечины. Состоит из электродвигателя, двух угловых редукторов и винтовой передачи.
  8. Станина. На станине закрепляются все узлы станка.
  9. Механизм управления перемещением вертикального суппорта.
  10. Коробка подач вертикального суппорта. Предназначена дли изменения скорости подачи вертикального суппорта, а также для настройки автоматической подачи.
  11. Коробка скоростей. Служит для изменения скорости рабочего движения.
  12. Кожух. Защищает главную передачу.
  13. Механизм управления подачей.
  14. Устройство подачи смазки.
  15. Горизонтальный суппорт. Предназначен для перемещения резца, расположенного горизонтально. Подобным устройством оснащаются не все карусельные станки.
  16. Коробка подач горизонтального суппорта.

Токарно-карусельные станки способны обрабатывать заготовки, размеры и масса которых не оставляют другого выбора металлорежущего оборудования.

Лобовые станки

Основное назначение токарных лобовых станков (рис. 3) - обработка деталей больших диаметров и малой высоты. На этих станках производится изготовление массивных маховиков для двигателей карьерных самосвалов и кораблей, колес вагонных, опорно-поворотных кругов грузоподъемных кранов и др. Основной отличительной особенность, из-за которой лобовые станки выделены в отдельную группу - наличие планшайбы большого диаметра.

Прочие токарные станки

Рисунок 3. Токарный лобовой станок.

Рисунок 3. Токарный лобовой станок.

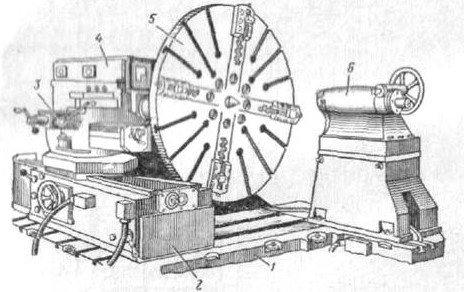

Токарный лобовой станок включает в себя следующие основные узлы.

  1. Массивная станина. Является основанием станка.
  2. Основание суппорта. Служит направляющей суппорта. Содержит рукоятки управления подачей.
  3. Суппорт. Перемещает планшайбу в зону обработки. Имеет настройки автоматической подачи.
  4. Передняя бабка. Включает в себя электродвигатель, коробку скоростей и механизмы управления станком.
  5. Планшайба. Предназначена для закрепления обрабатываемой детали.
  6. Задняя бабка. В ней закрепляется режущий инструмент.

В отличие от карусельных станков, которые тоже предназначены для работы с деталями большого диаметра и малой высоты, лобовые токарные станки имеют ограничения по массе заготовки. Если заготовка превышает допустимую массу - ее обрабатывают на карусельном станке.

Нестандартные токарные станки с ЧПУ

Рассмотрим некоторые токарные станки с ЧПУ, которые сделаны не по классической схеме.

1. Токарный автомат продольного точения (рис. 4).

Прочие токарные станки

Рисунок 4. Токарный автомат продольного точения.

Рисунок 4. Токарный автомат продольного точения.

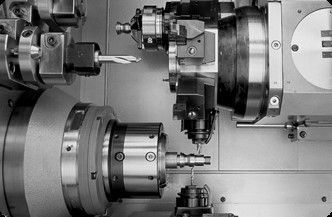

Этот тип станков предназначен для комплексной обработки в основном продольных поверхностей тел вращения. Причем часто обработка ведется сразу несколькими резцами. Также имеет ряд дополнительных возможностей для сверления, фрезерования и шлифования заготовок. Управляется программно.

2. Многошпиндельные токарные автоматы (рис. 5).

Прочие токарные станки

Рисунок 5. Многошпиндельный токарный автомат.

Рисунок 5. Многошпиндельный токарный автомат.

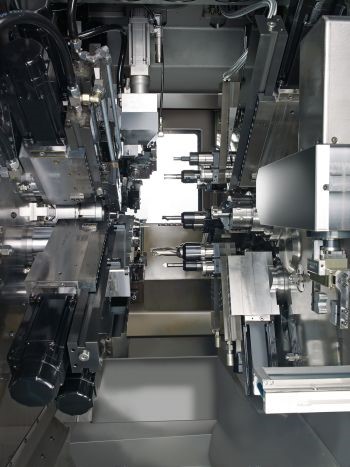

Отличительной особенностью этого типа станков является наличие нескольких приводных шпинделей, которые способны работать одновременно. Многошпиндельные токарные автоматы представляют собой целые комплексы, характер задач которых выходит далеко за рамки токарных операций.
