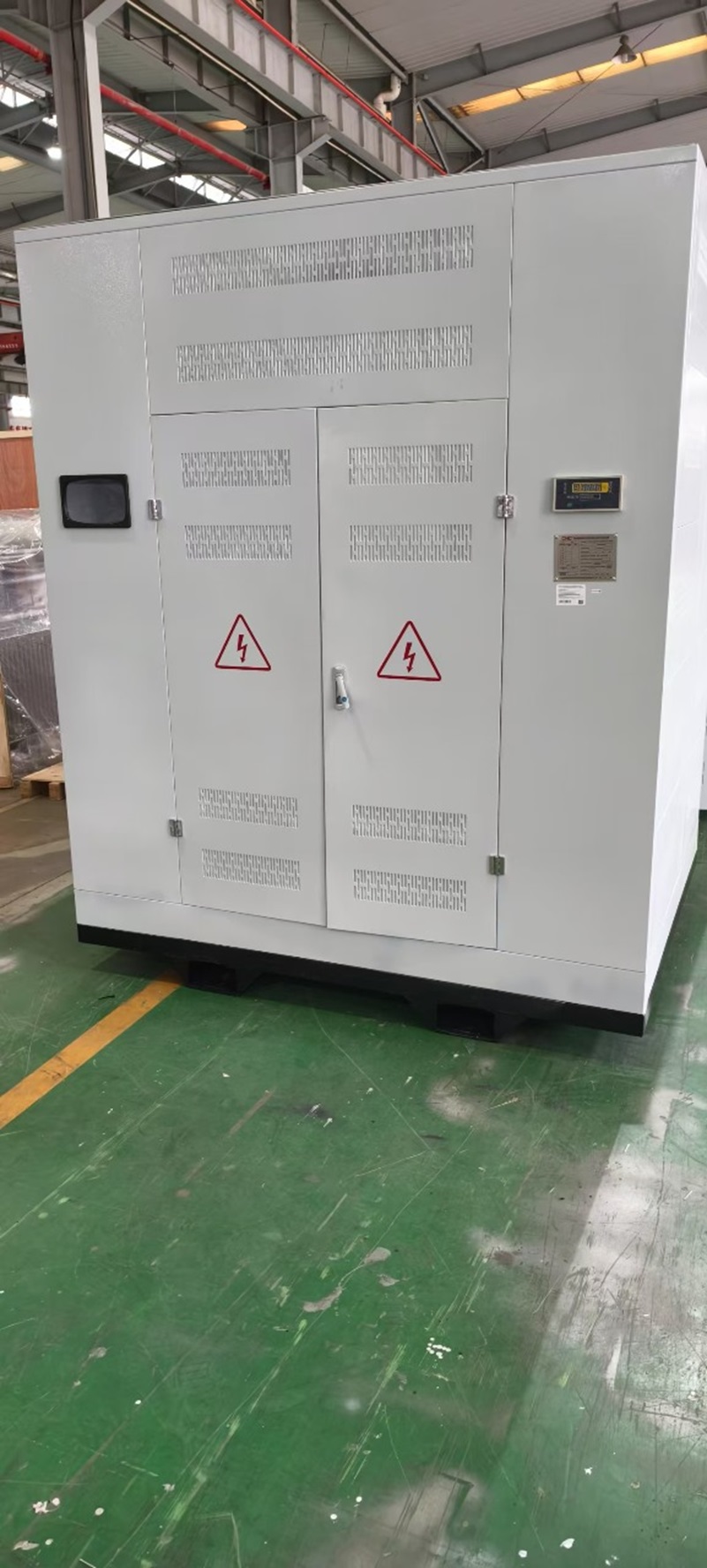

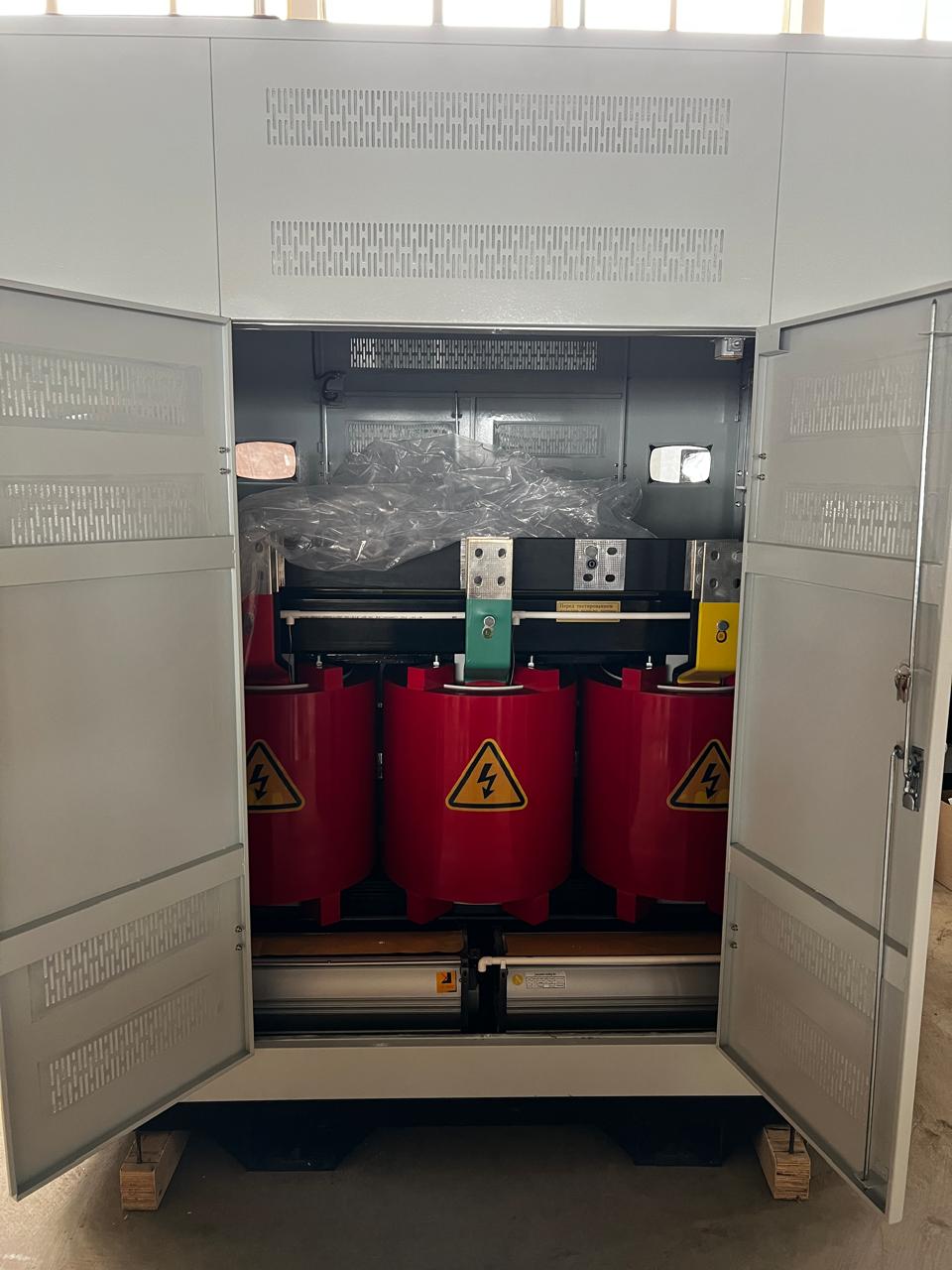

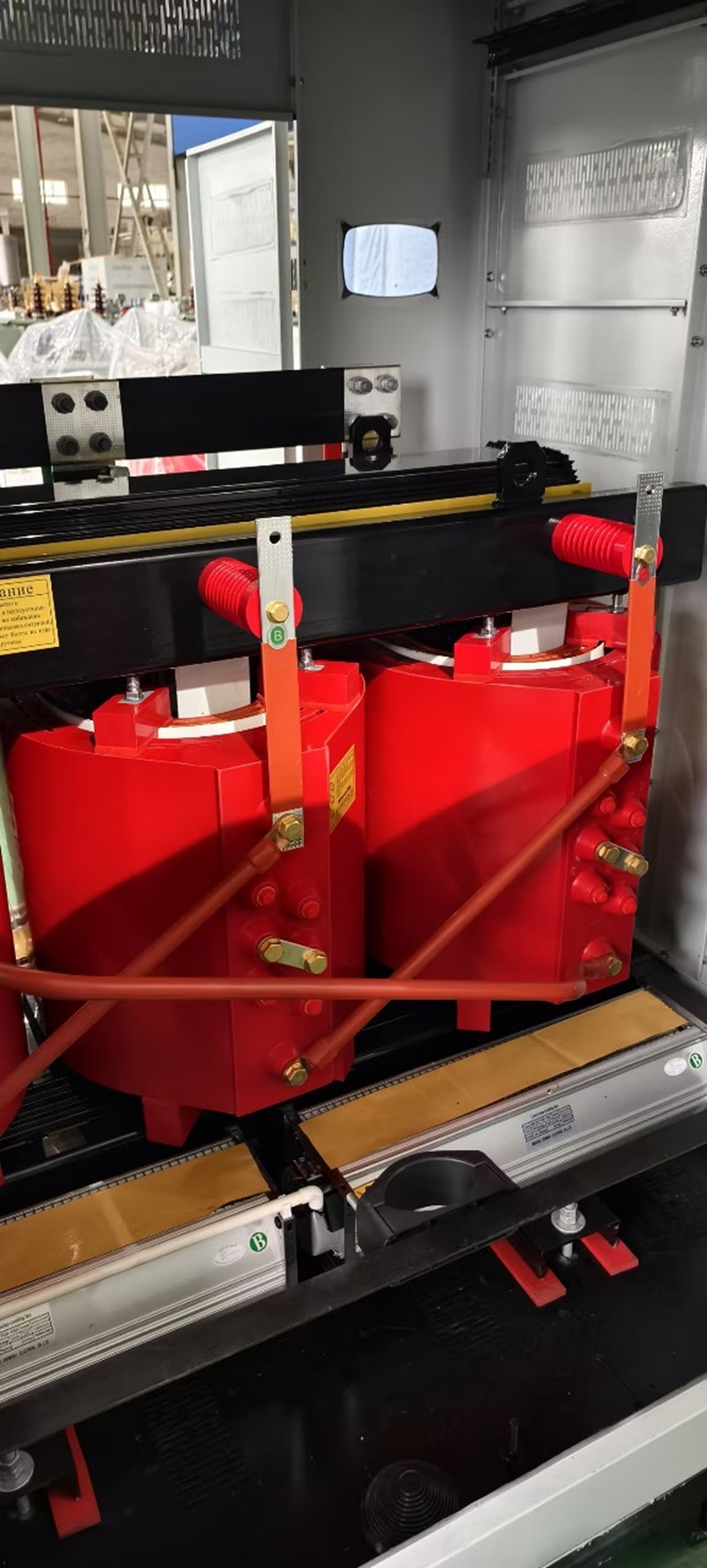

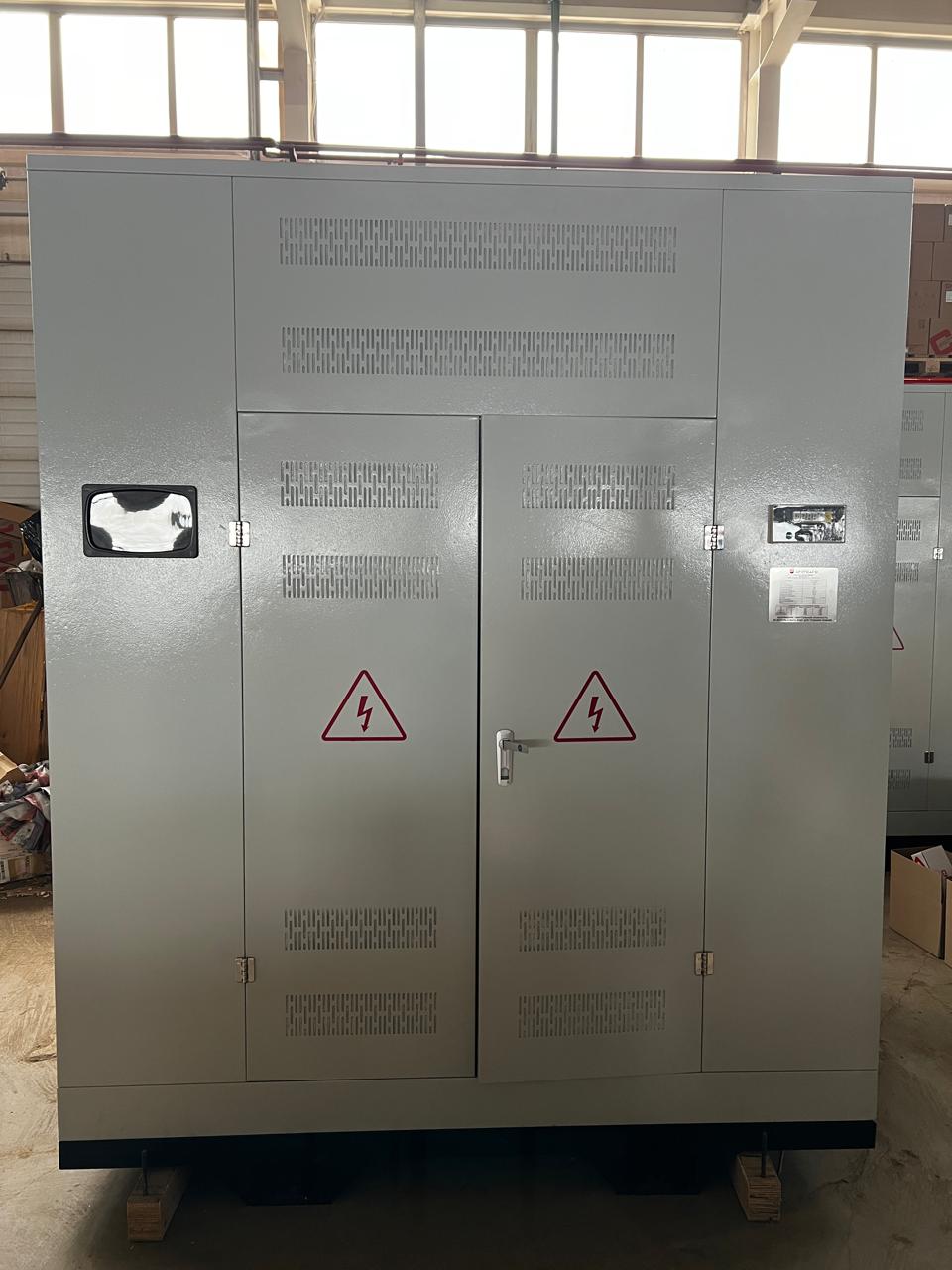

Трансформатор сухой ТСЗЛ/4000/6/0.4/D/Yн-11/IP31/Al с литой изоляцией

Характеристики трансформатора сухого типа: ТСЗЛ/4000/6/0.4/D/Yн-11/IP31/Al с литой изоляцией:

• Тип: ТСЛ (трехфазный, сухого типа, защищенный с литой изоляцией)
• Концепция конструкции: Стержневой
• Номинальная мощность, кВа: 4000
• Номинальное напряжение на стороне ВН, кВ: 6
• Номинальное напряжение на стороне НН, кВ: 0.4
• Материал обмотки: Алюминий
• Напряжение короткого замыкания Uкз (%) ± 10%: 8
• Частота питающей сети, Гц: 50
• Степень защиты кожуха (корпус): IP31
• Класс нагревостойкости изоляции: F (155°C)
• Переключение без возбуждения (ПБВ), %: ±2×2,5
• Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)
• Уровень шума дB (A): 70
• Охлаждение: Естественное С (AN/AF)
• Высота установки над уровнем моря, м: До 1000
• Потери холостого хода (120°C) ± 15%, Вт: 5500
• Потери короткого замыкания (120°C) ± 10%, Вт: 31100
• Ток lхх, % ±30%: 0,75
• Габариты трансформатора, мм: 1860*1420*1741
• Габариты кожуха 2240*1570*2411 мм
• Колея колес (или опор), мм: 1070*1360
• Вес трансформатора в кожухе 5750 кг
• Климатическое исполнение: УХЛЗ — неотапливаемые помещения с возможной конденсацией

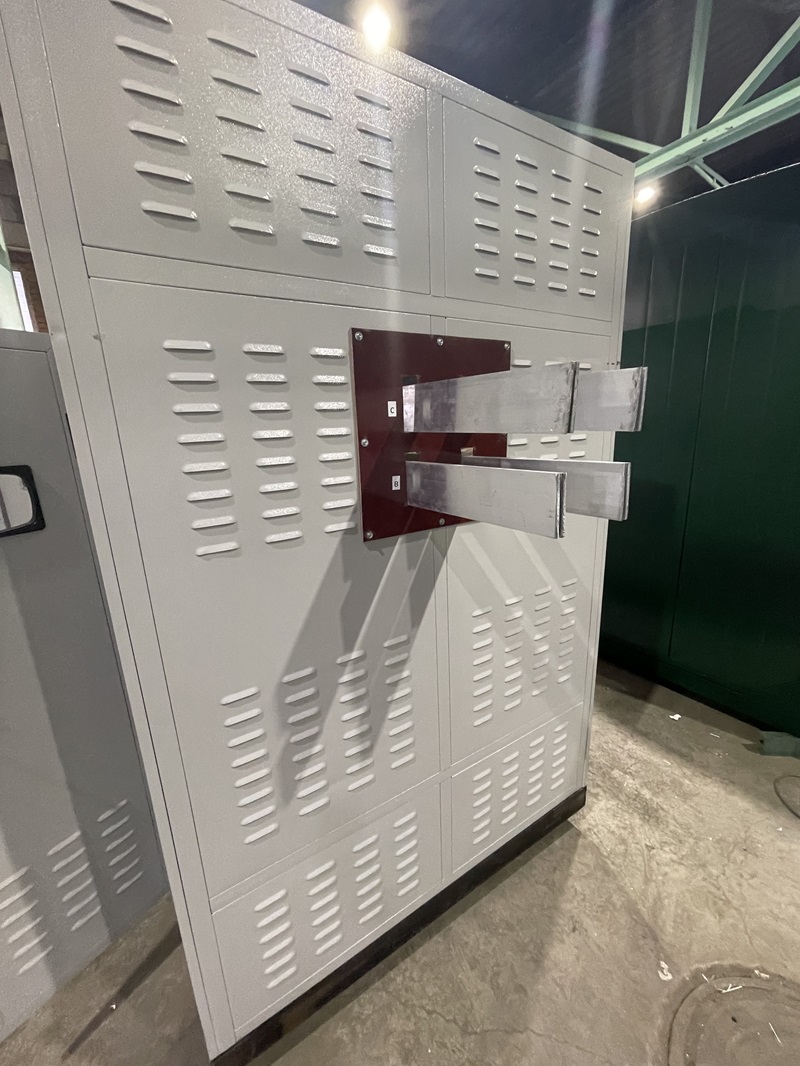

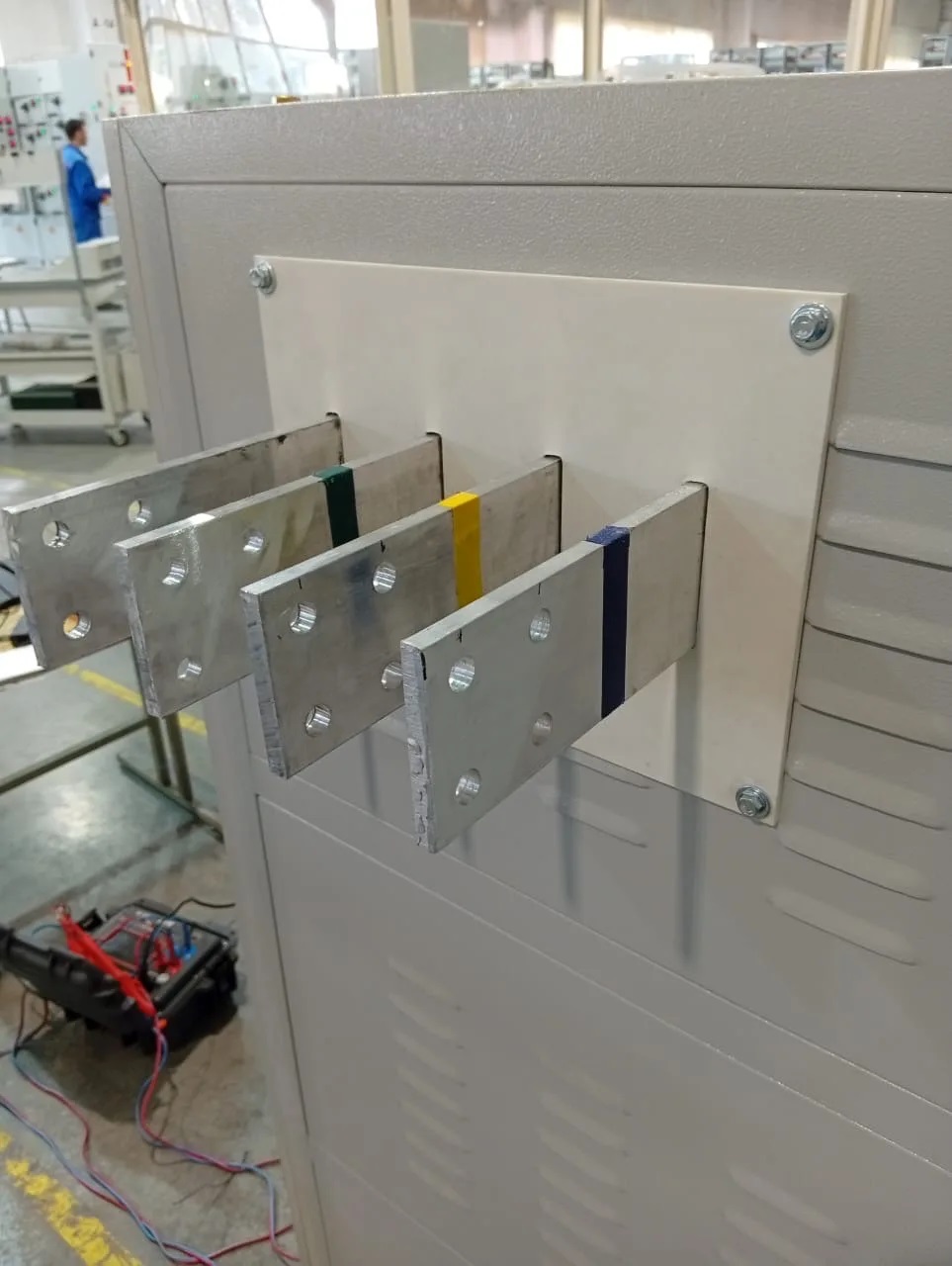

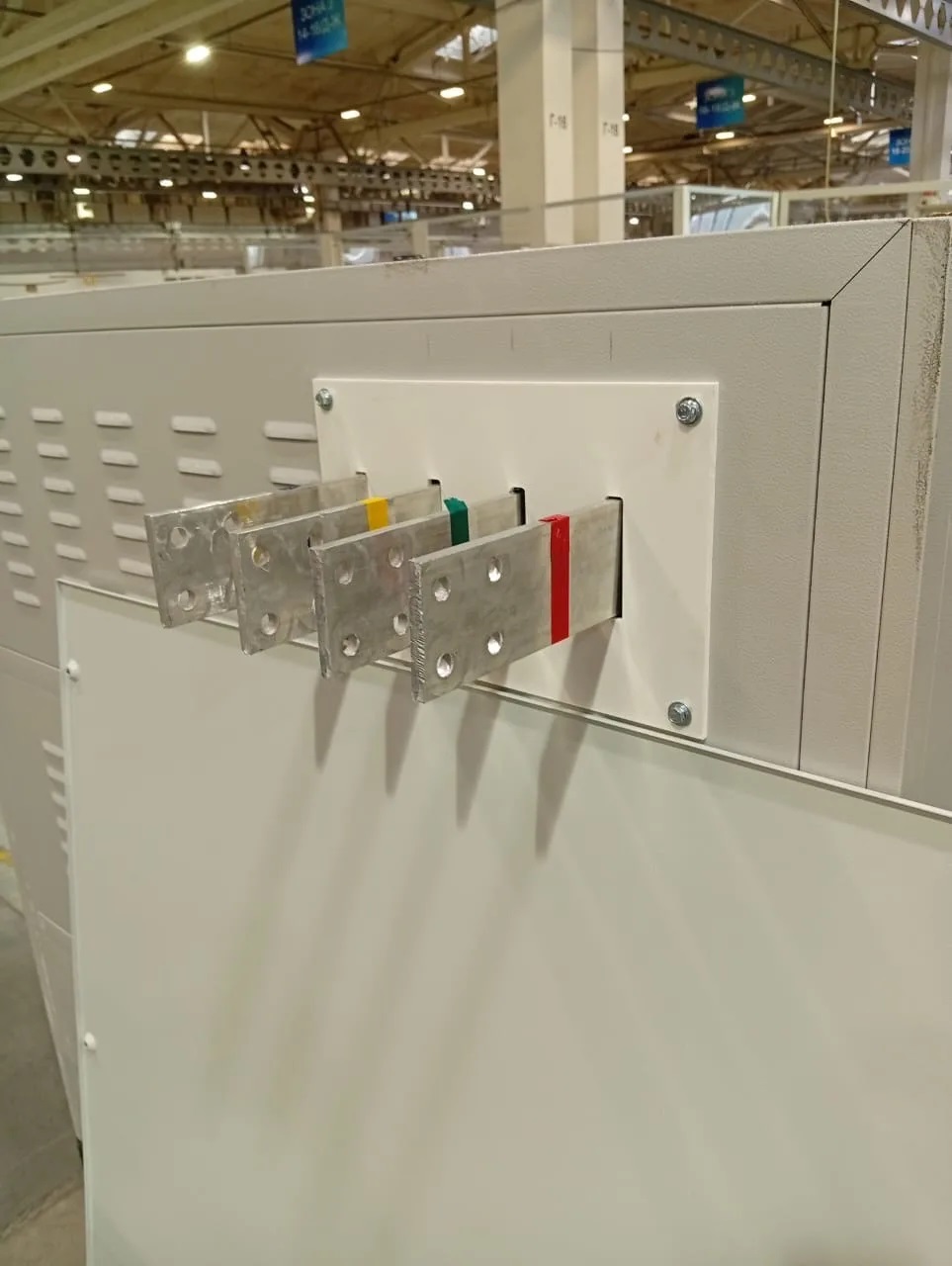

• Тип вывода ВН НН: Шина или по согласованию с заказчиком
•

* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.

Типовая комплектация трансформатора сухого типа 4000 кВА с литой изоляцией:

• Трансформатор
• Транспортные колёса — ролики
• Паспорт на трансформатор (с заключением ОТК)
• Сертификат сейсмостойкости (до 9 баллов)
• Сертификат соответствия ГОСТ Р12.1.004−91 «Система стандартов безопасности труда. Пожарная безопасность»
• •Цифровой блок температурного контроля BWDK-S3206D с терморегулятором и датчиком температуры обмоток (3−4 шт) выполняющий роль шкафа тепловой защиты
• Вентиляторы 6 шт.
• Комплект эксплуатационной документации на блок температурного контроля.

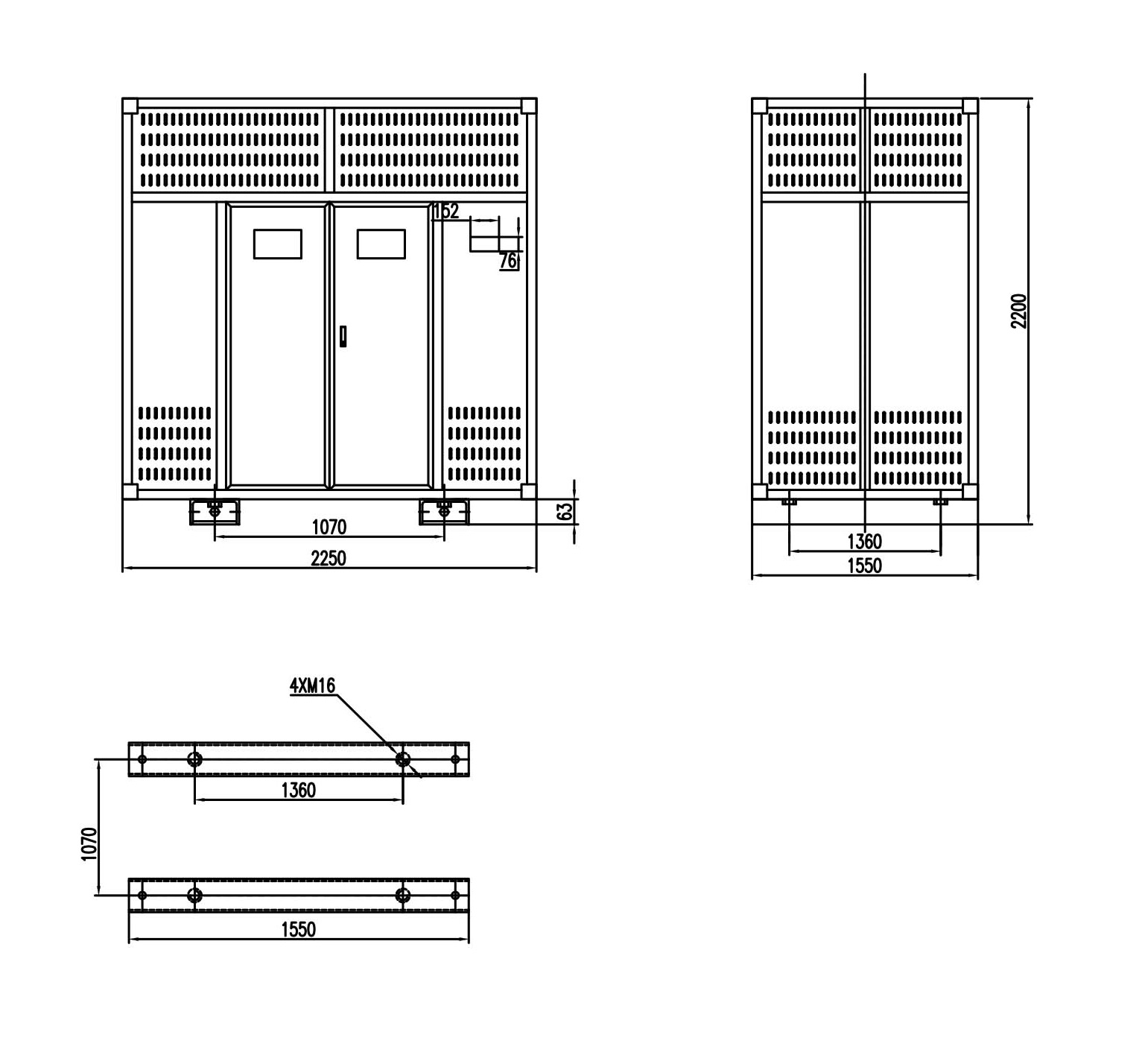

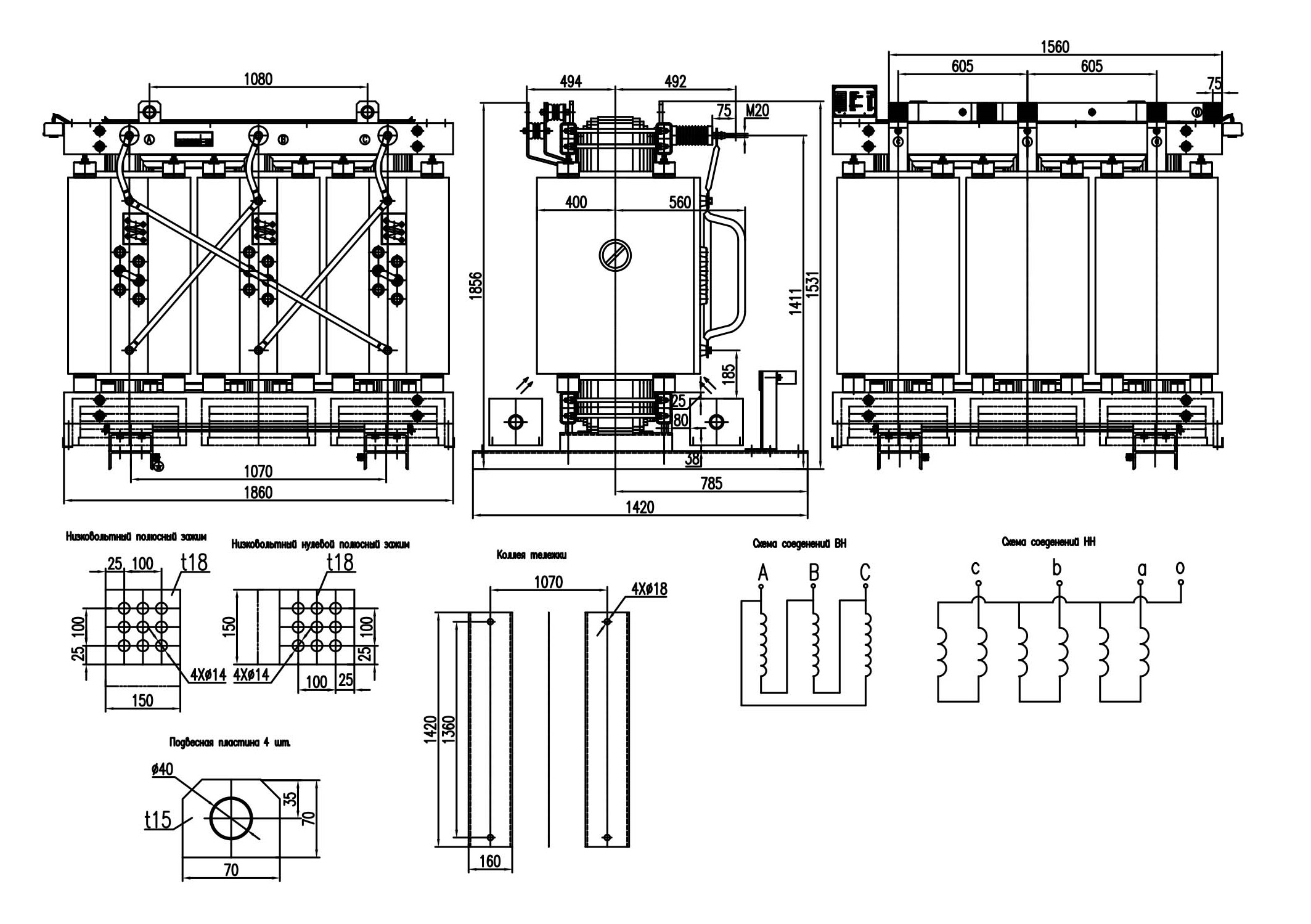

Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю. Чертеж сухого трансформатора ТСЗЛ 4000 ква с литой изоляцией прилагается. Купить сухой трансформатор 4000 ква с литой изоляцией у производителя Востокэнерготранс.
