Технические характеристики сухого трансформатора с литой изоляцией ТСЛ/1250/10/0.4/D/Yн-11/IP00/Al
•Тип: ТСЗЛ (трехфазный, сухого типа , защищённый с литой изоляцией)
•Концепция конструкции: Стержневой
•Номинальная мощность, кВа: 1250
•Номинальное напряжение на стороне ВН, кВ: 10
•Номинальное напряжение на стороне НН, кВ: 0.4
•Материал обмотки: Алюминий
•Напряжение короткого замыкания Uкз(%) ± 10%: 6
•Частота питающей сети, Гц: 50
•Степень защиты кожуха (корпус): IP00
•Класс нагревостойкости изоляции: F(155°C)
•Переключение без возбуждения (ПБВ), %: ±2х2,5
•Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)
•Уровень шума дB(A): Менее 70
•Охлаждение: Естественное С(AN)
•Высота установки над уровнем моря, м: До 1000
•Потери холостого хода ± 15%, Вт: 2090
•Потери короткого замыкания 75°C ± 10%, Вт: 9690
•Ток lхх, % ±30%: 0,9
•Габариты трансформатора, мм: 1380*1030*1171
•Колея колес (или опор), мм: 820*970
•Вес трансформатора без кожуха ± 10%, кг: 2420
•Климатическое исполнение: УЗ - умеренный климат в закрытых помещениях с вентиляцией
•Тип вывода ВН и НН: Шина, либо Кабель
•Материал выводов НН: алюминий, либо медь
* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.
Типовая комплектация:
•Трансформатор
•Транспортные колёса - ролики
•Паспорт на трансформатор (с заключением ОТК)
•Сертификат сейсмостойкости (до 9 баллов)
•Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность»
•Цифровой блок температурного контроля BWDK-S3206D с терморегулятором и датчиком температуры обмоток (3 шт) выполняющий роль шкафа тепловой защиты
•Вентиляторы 6 шт.
•Комплект эксплуатационной документации на блок температурного контроля

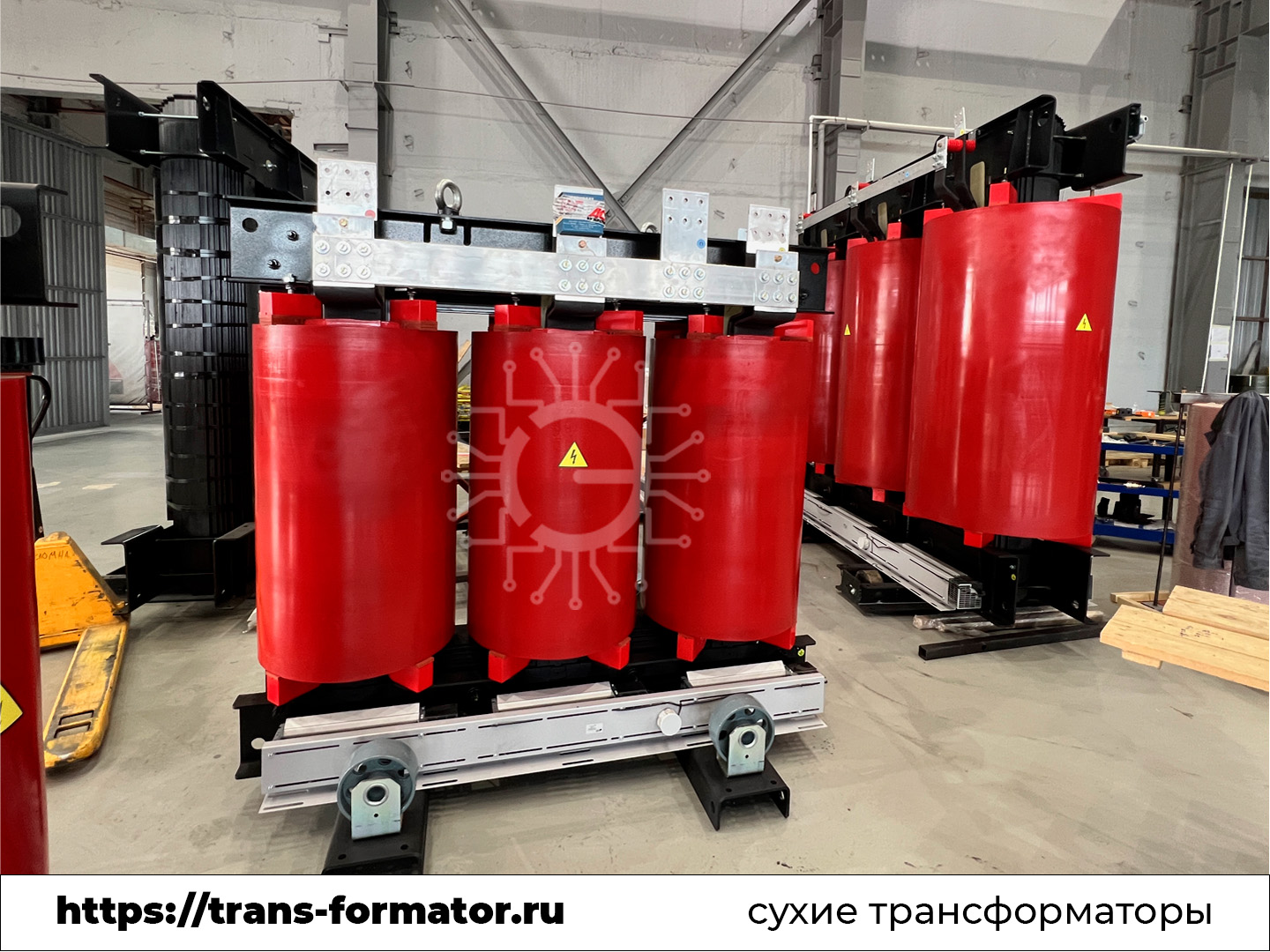

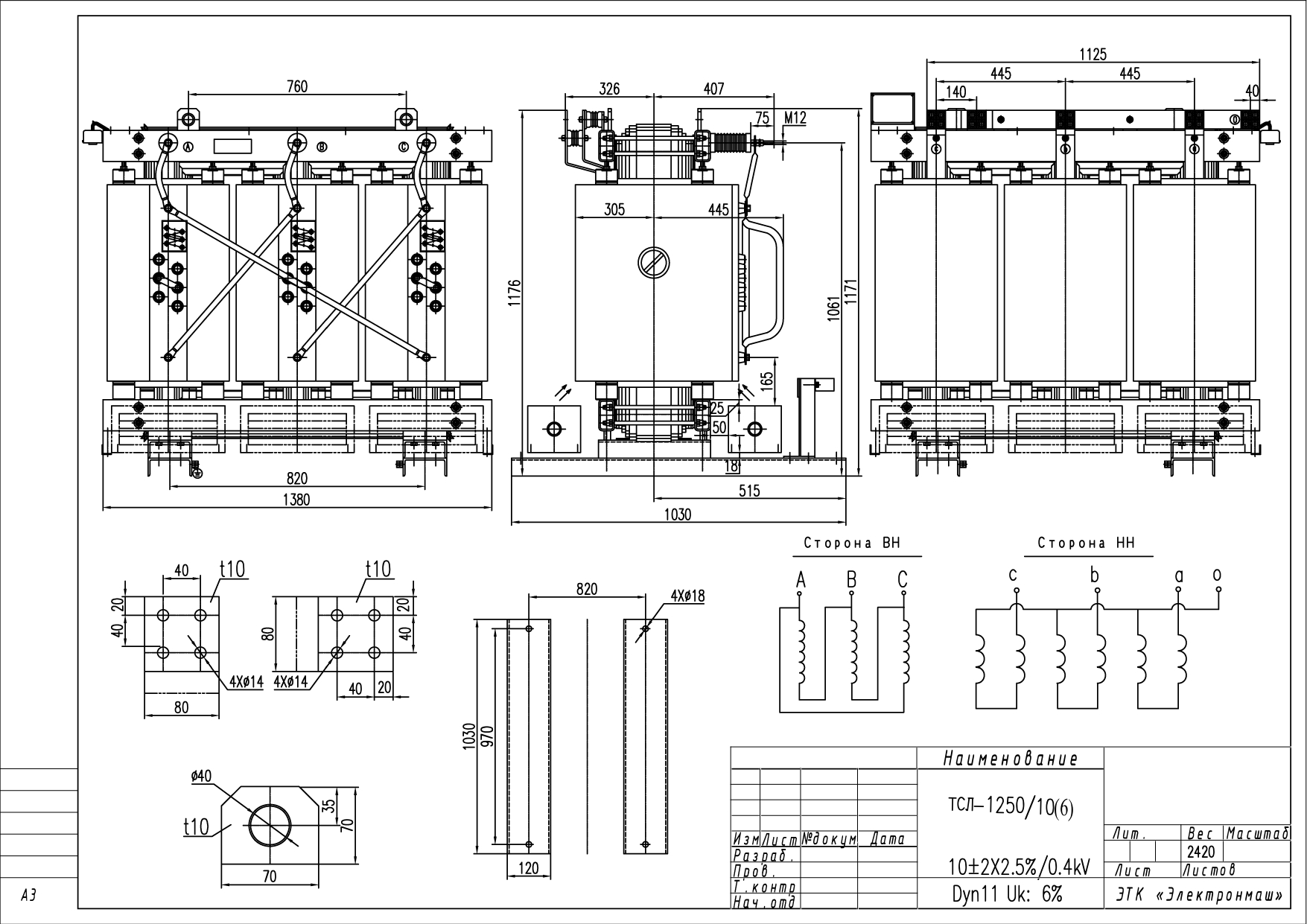

Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю. Чертеж сухого трансформатора 1250 ква дан в описании
Наличие товара уточняйте у менеджера. Срок изготовления трансформаторов на заказ от 14 до 60 календарных дней.
Область применения сухих трансформаторов и общие характеристики.
Трехфазные сухие трансформаторы из литой смолы используются для понижения напряжения в энергосистемах, системах электроснабжения потребителей и промышленных подстанциях. Данная модель используется в качестве понижающего трансформатора тока. Может применятся для сборки КТП а так же в качестве трансформатора подстанции где требуется высокий уровень пожарной безопасности. Сухой трехфазный трансформатор ТСЛ с литой изоляцией предназначен для эксплуатации как внутри цеха. ГОСТ 15150-69 на сухие трансформаторы регламентирует исполнение для различных климатических районов. Степень защиты трансформатора IP00 - относит его к трансформатору для эксплуатации внутри обычных подстанций.
Устройство сухих трансформаторов с литой изоляцией:

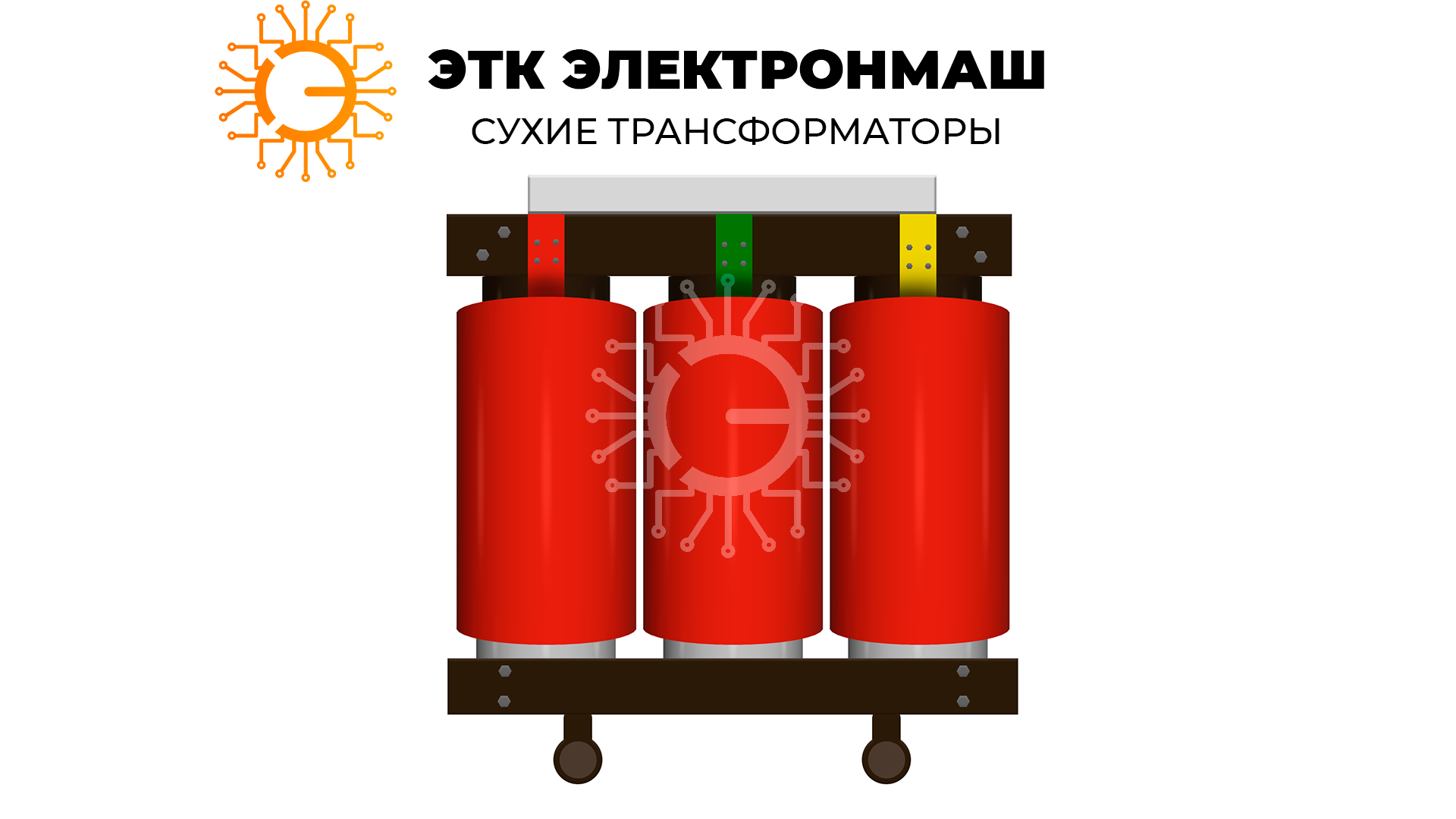

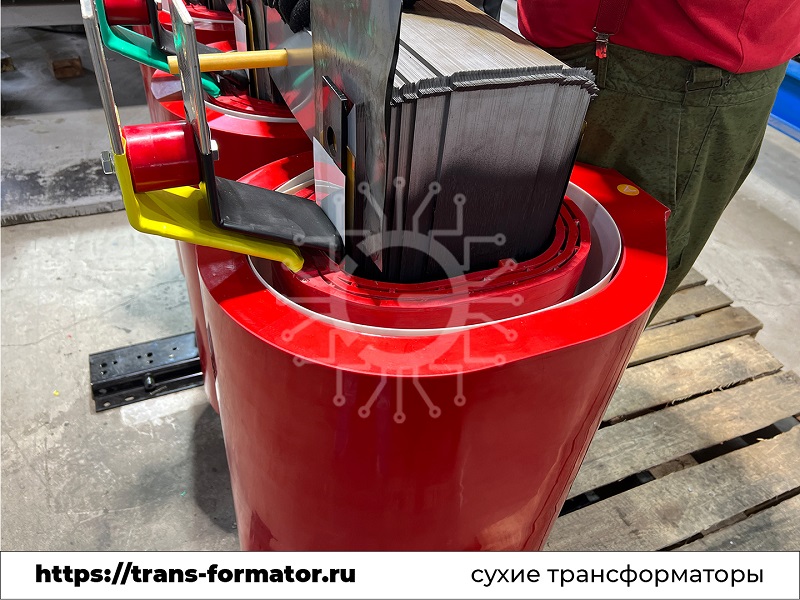

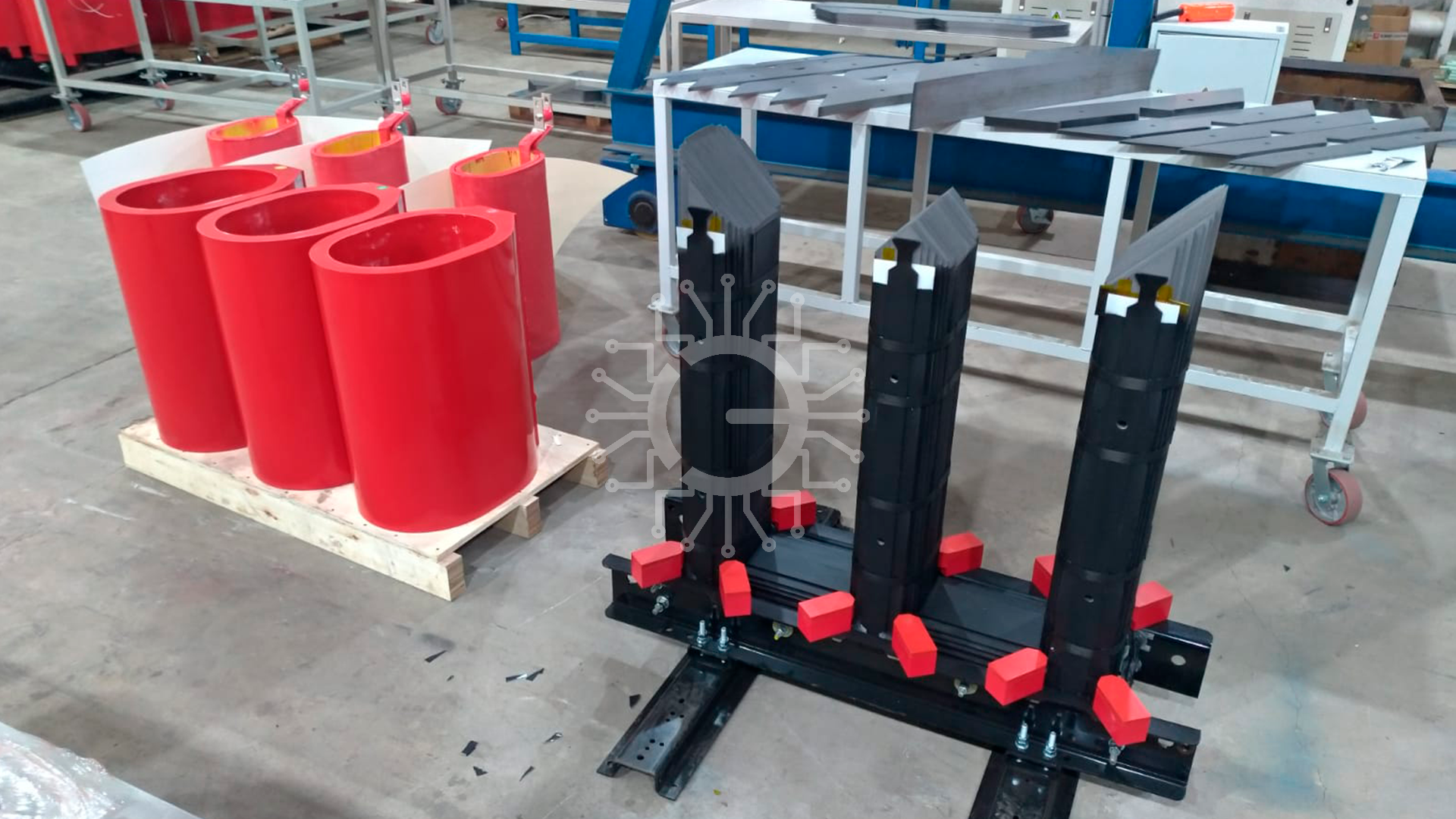

Трансформатор сухой ТСЛ конструктивно состоит из закрепленного на остове (раме-основании) стержневого магнитопровода, на который устанавливаются обмотки низкого и высокого напряжения и другие элементы. Магнитопровод трансформатора изготавливается из тонких листов специальной холоднокатанной кремнийорганической стали с междулистовой изоляцией, замыкается сверху ярмом с использованием шихтовки «step-lap» и стягивается прессующими балками. При изготовлении магнитопроводов трансформатора используется специальное покрытие для предотвращения коррозии. Рама помещается на основание, приспособленное под установку съемных колес-роликов для перемещения трансформатора по полу до места установки (при длительной транспортировке и перевозке колеса снимаются). Основание и балки имеют проушины для перемещения и транспортировки, а также для закрепления трансформатора в месте установки. На балках также предусмотрены конструктивные элементы для подключения заземления, установки КИПиА и других элементов согласно назначению трансформатора: вентиляторов, изоляторов, шинных и кабельных отводов и т.д.
Технологические особенности сухих трансформаторов с литой изоляцией
Технология вакуумного литья позволяет получить изоляцию намоток требуемого качества. Этот вид изоляции успешно применяется в производстве высоковольтного оборудования уже несколько десятилетий. Однако разные производители используют этот метод практически одинаково, но с небольшими отличиями. Например, термины в названии типа: «геафоль», «cast resin», «литье в вакууме», «изоляция из эпоксидной литьевой смолы», «термореактивный компаунд» подразумевают одинаковую по своей сути технологию. Устройство сухих трансформаторов изображено на чертежах, с которыми наш заказчик может ознакомиться.
Качество и надежность сухих трансформаторов ТС(З)Л:
Трансформаторы ТСЛ имеют уровень частичных разрядов 5-10 пКл (пикоКулон) - это ключевой показатель надежности литой изоляции. Различные наполнители в смоле служат для уравнивания температурных коэффициентов расширения проводников обмоток и изоляции. А так же увеличивают механическую прочность и стойкость к воздействиям влаги, температуры и других факторов. Даже наличие конденсата или агрессивных взвесей в воздухе (соли, газы, пыль) не влияет на работоспособность обмоток трансформаторов ТСЛ.
Стойкость к динамическим воздействиям (толчки, броски по току, перегрузки) достигается применением, наряду с транспозицией витков, метода армирования намоток стекловолокном. При этом не имеет значения, какой материал применяется при изготовлении трансформаторов ТСЛ: все намотки имеют изоляцию с нагревостойкостью до 155˚С, то есть класс изоляции F в общепринятой терминологии. Обмотки имеют вентиляционные каналы, рассчитанные согласно предполагаемым режимам эксплуатации, что позволяет эффективно отводить из обмоток возникающее при работе тепло.
Защита трансформаторного оборудования, предусмотренная производителем основана на использовании современного электротехнического оборудования. Для подавления гармоник тока и напряжения в электрических сетях с нагрузками, имеющими нелинейные характеристики, используются фильтры динамической компенсации и фильтры тонкой нейтрали.
