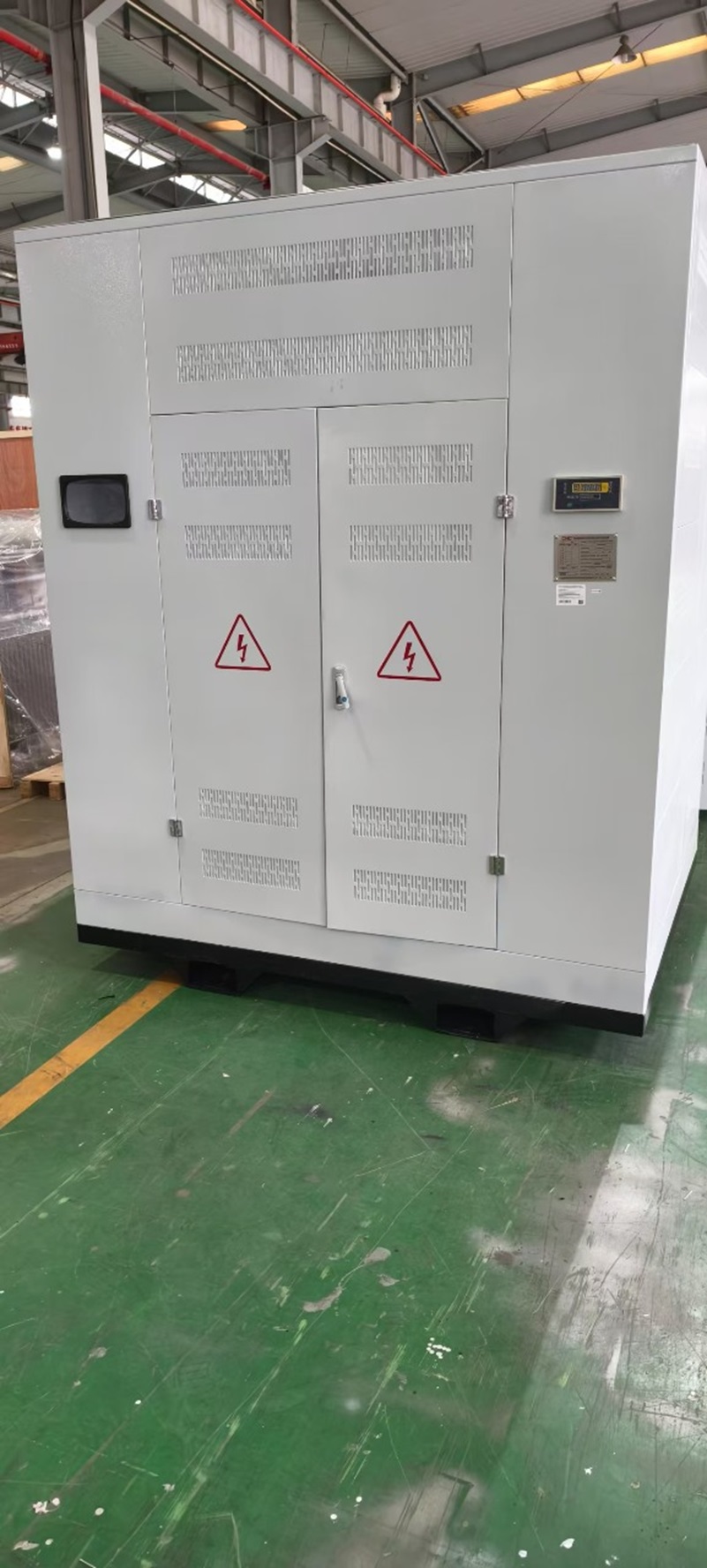

Технические характеристики трансформатора сухого типа с литой изоляцией 2500 квА:
- Производитель: Востокэнерготранс
- Тип: ТСЗЛ (трехфазный, сухого типа, защищенный с литой изоляцией).
- Концепция конструкции: Стержневой
- Номинальная мощность: 2500
- Номинальное напряжение на стороне ВН, кВ: 6
- Номинальное напряжение на стороне НН, кВ: 0.4
- Материал обмотки: Алюминий
- Напряжение короткого замыкания Uкз%: 6
- Частота питающей сети, Гц: 50
- Степень защиты кожуха (корпус): IP31
- Переключение без возбуждения (ПБВ), %: ±2×2,5
- Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)
- Уровень шума дB (A): Менее 70
- Охлаждение: Естественное AN/AF
- Высота установки над уровнем моря, м: До 1000
- Потери холостого хода ± 15%вт, 3600
- Потери короткого замыкания 120°C ± 15%, Вт: 17170
- Габариты трансформатора, мм: 1570*1130*1401
- Колея колес (или опор), мм: 820*1070
- Вес трансформатора без кожуха, кг: 4065
- Климатическое исполнение: УЗ (УХЛ3) — умеренный климат в закрытых помещениях с вентиляцией.

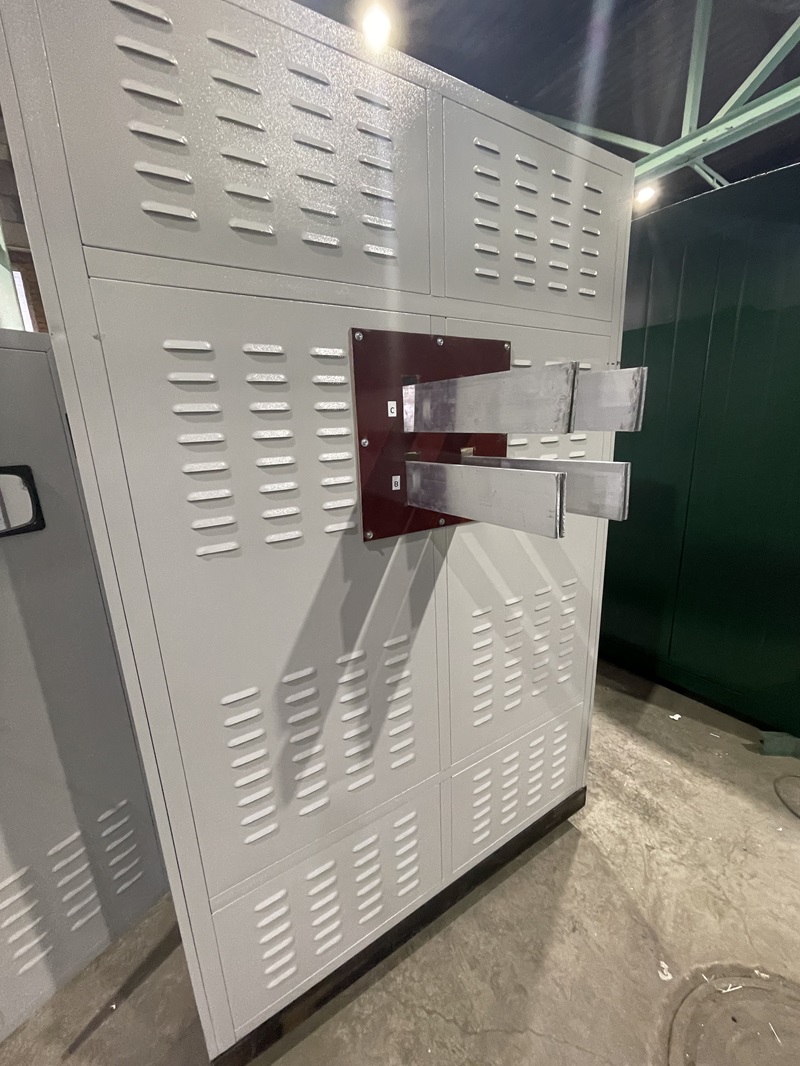

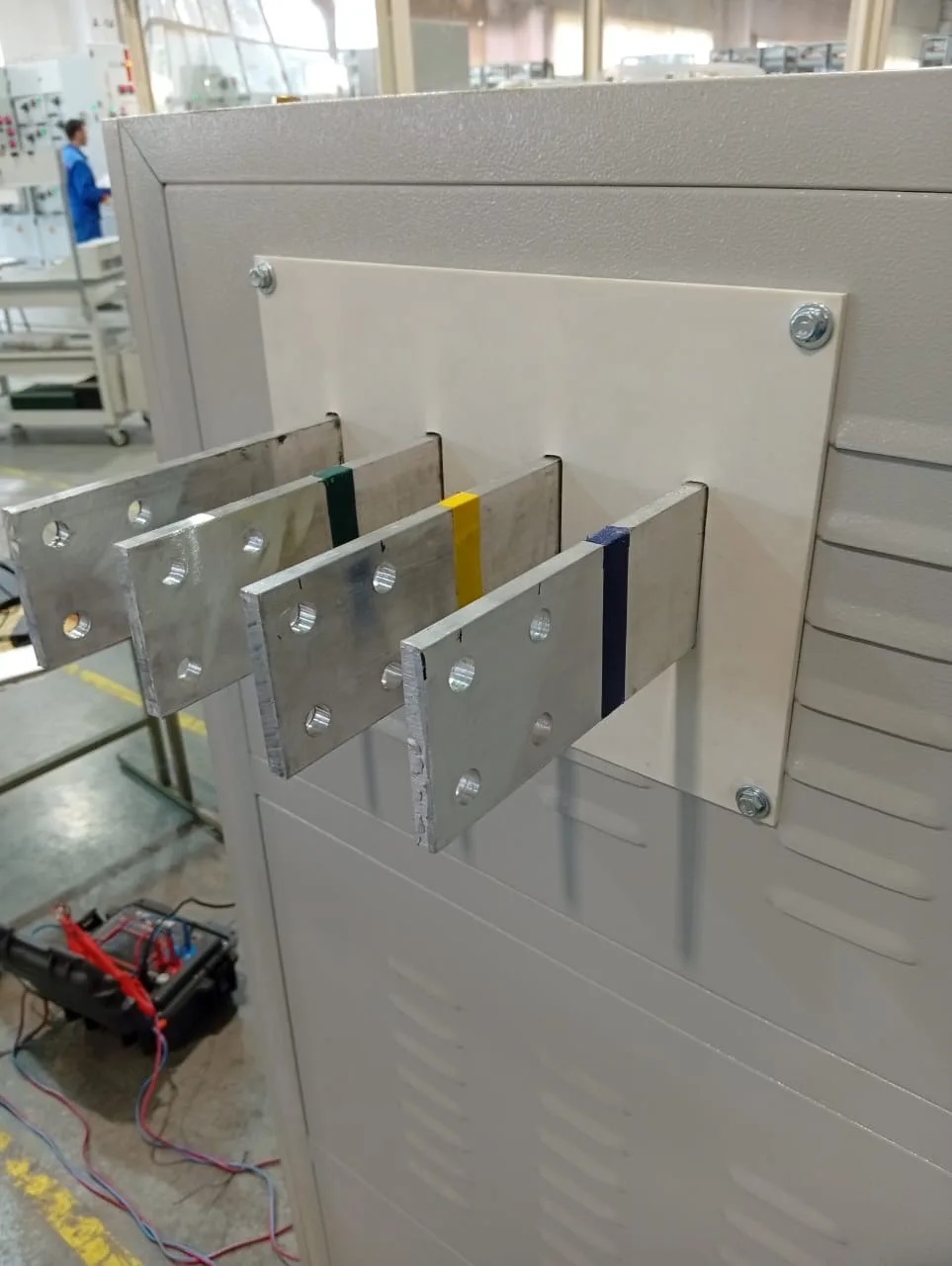

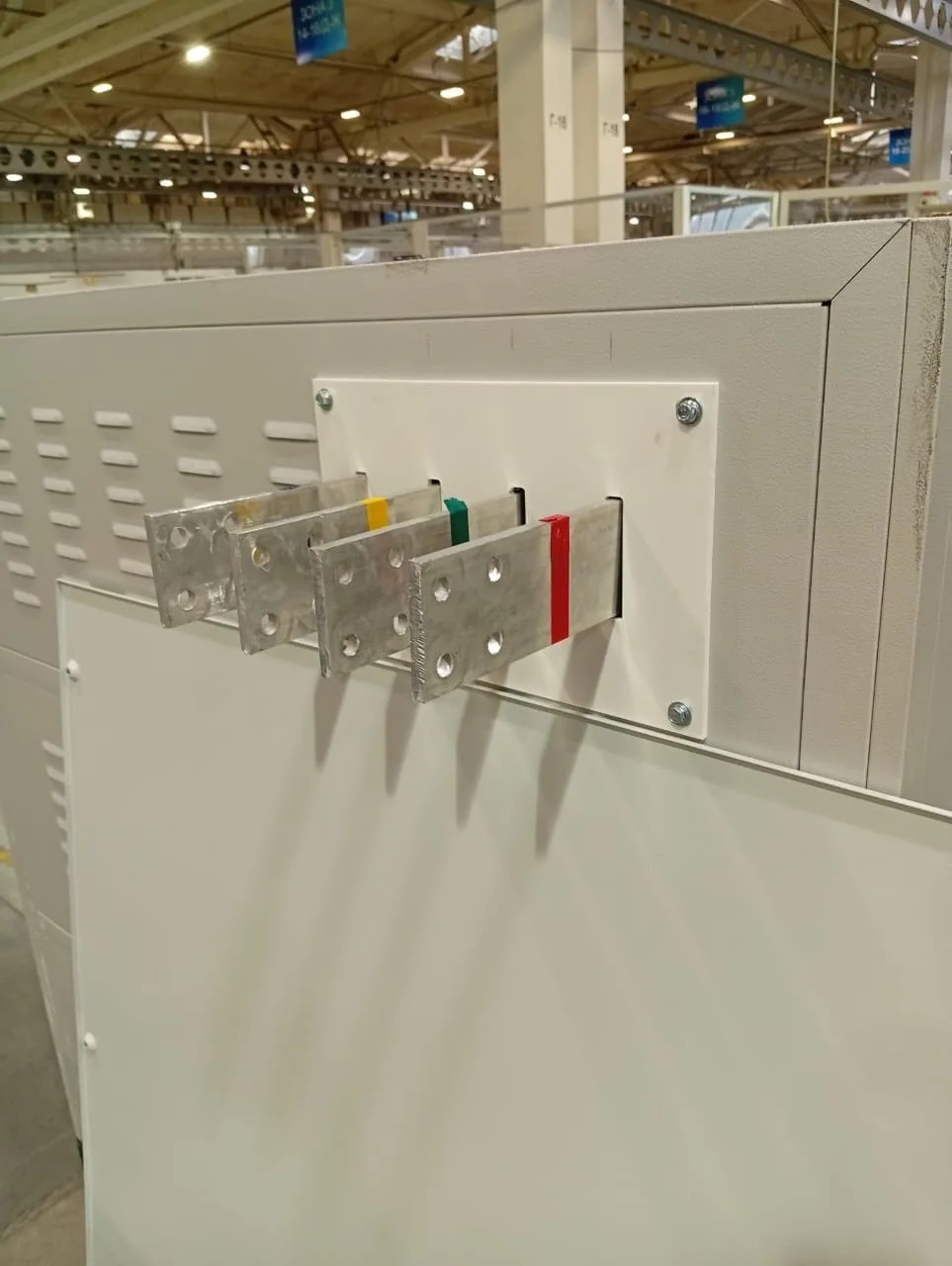

- Тип вывода ВН и НН: Шина, либо Кабель.
- Расположение выводов ВН: по согласованию с заказчиком.
- Расположение выводов НН: по согласованию с заказчиком.
- Материал выводов НН: алюминий, либо медь.

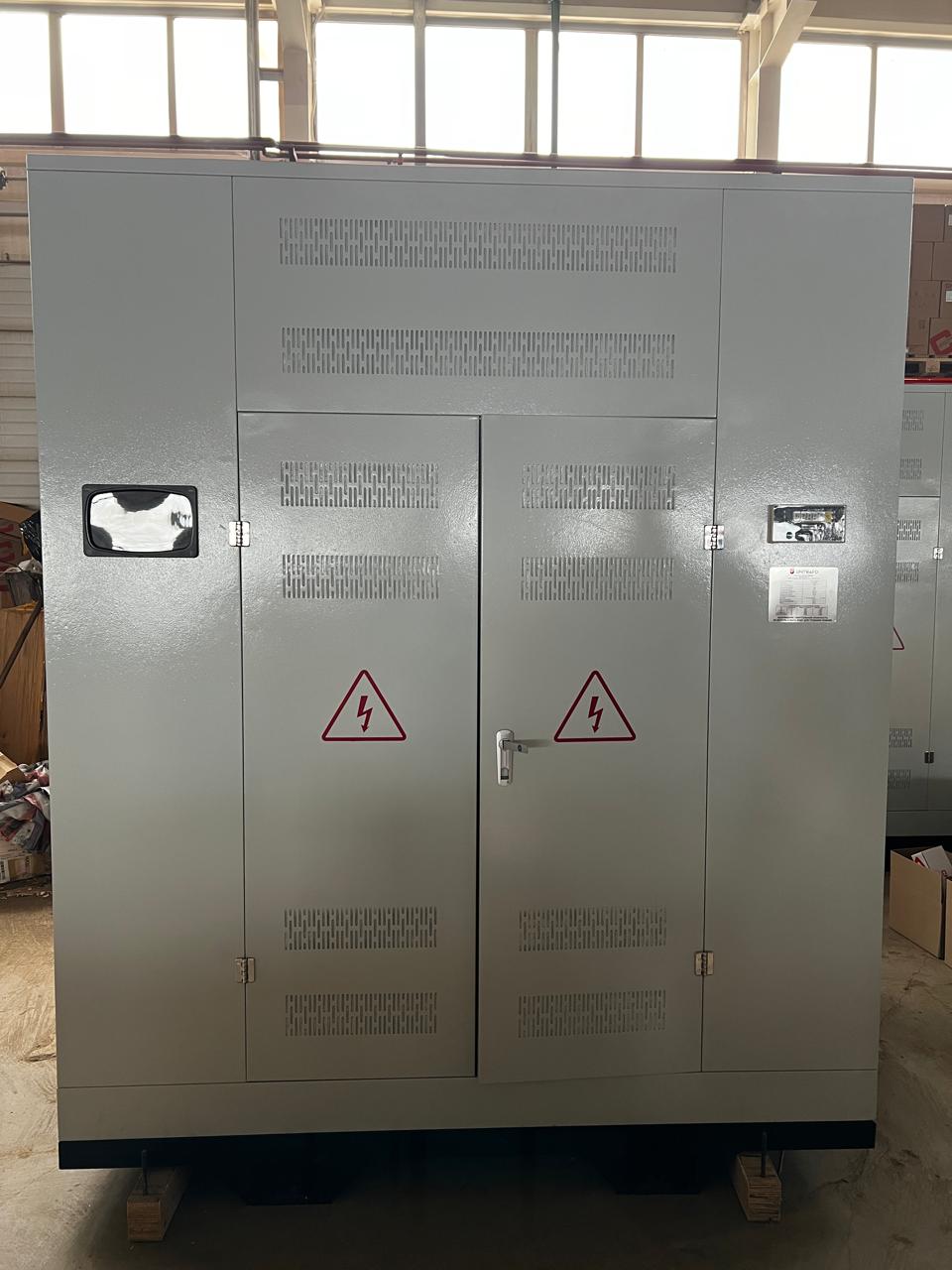

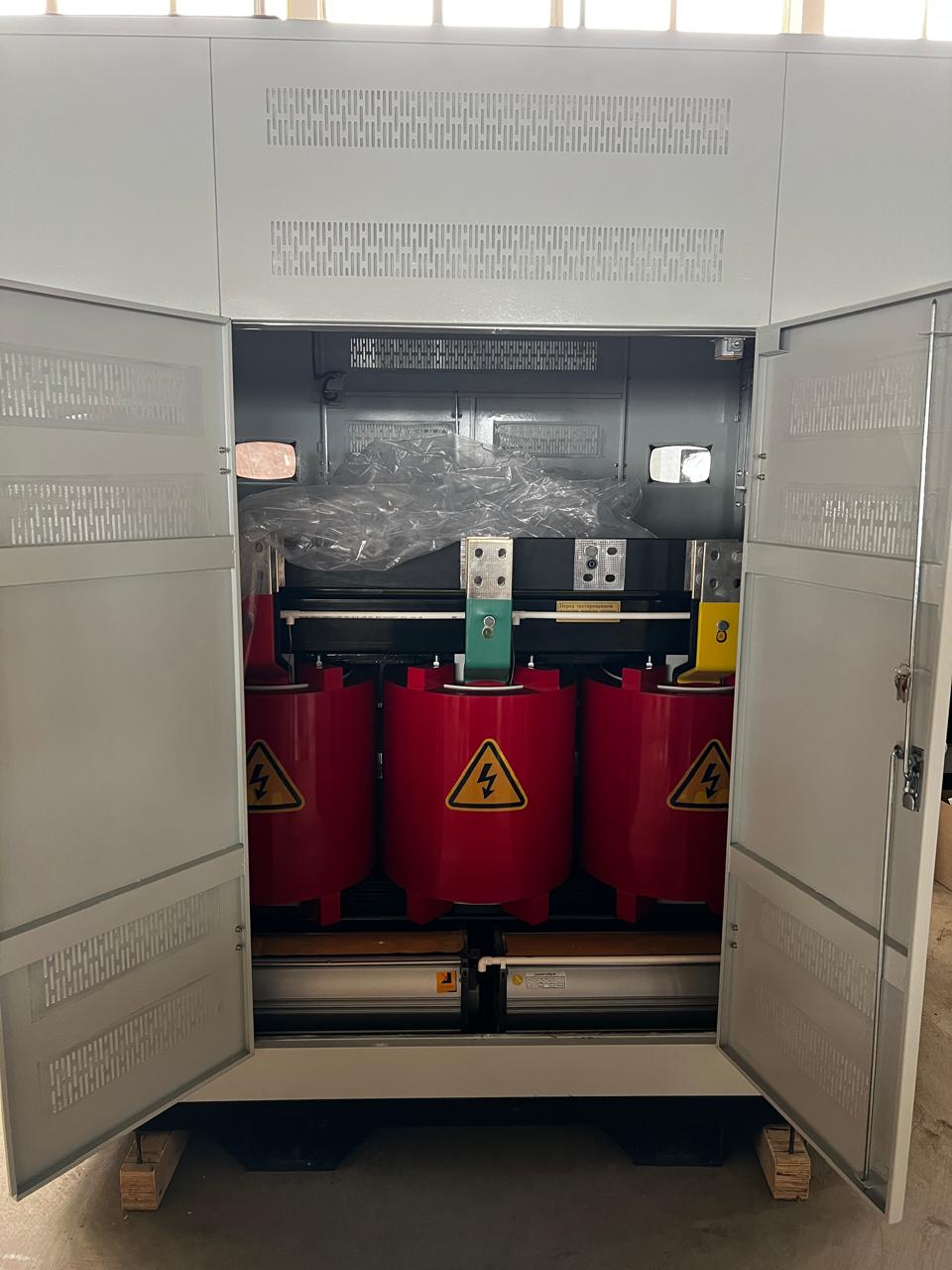

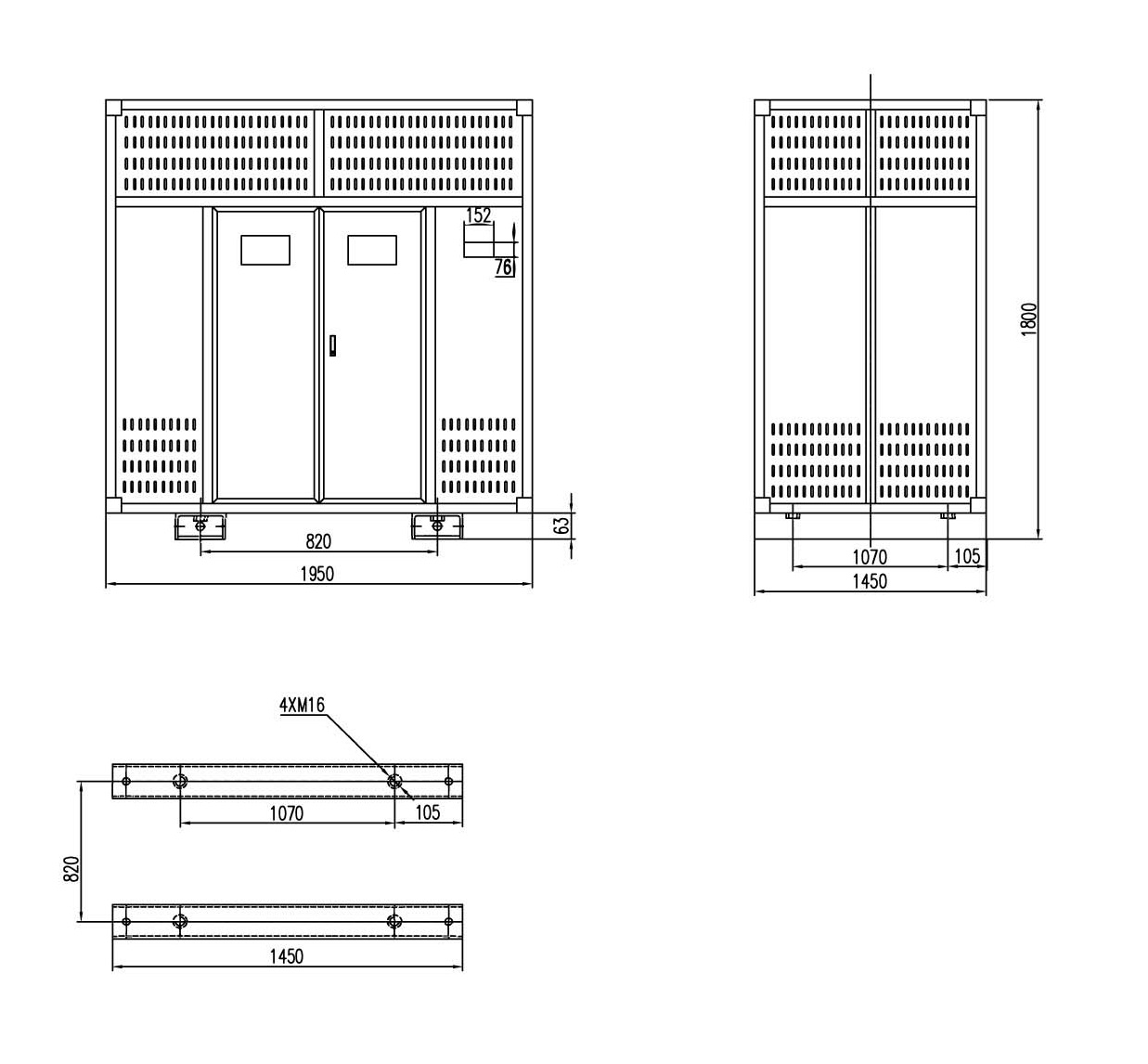

- Габариты трансформатора в кожухе, мм: 1950×1450×1800.
- Вес трансформатора в кожухе, кг: 4315.
Типовой комплект поставки трансформаторов 2500 кВА
- • Вентиляторы 6 шт.
- • Русифицированный цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (4 шт) выполняющий роль шкафа тепловой защиты.
- • Трансформатор.
- • Транспортные колёса — ролики.
- • Паспорт на трансформатор с отметкой ОТК.
- • Сертификат сейсмостойкости (до 9 баллов).
- • Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность».
- • Протокол испытаний независимой лаборатории на соответствие товара заявленным характеристикам.
Гарантийные обязательства производителя:

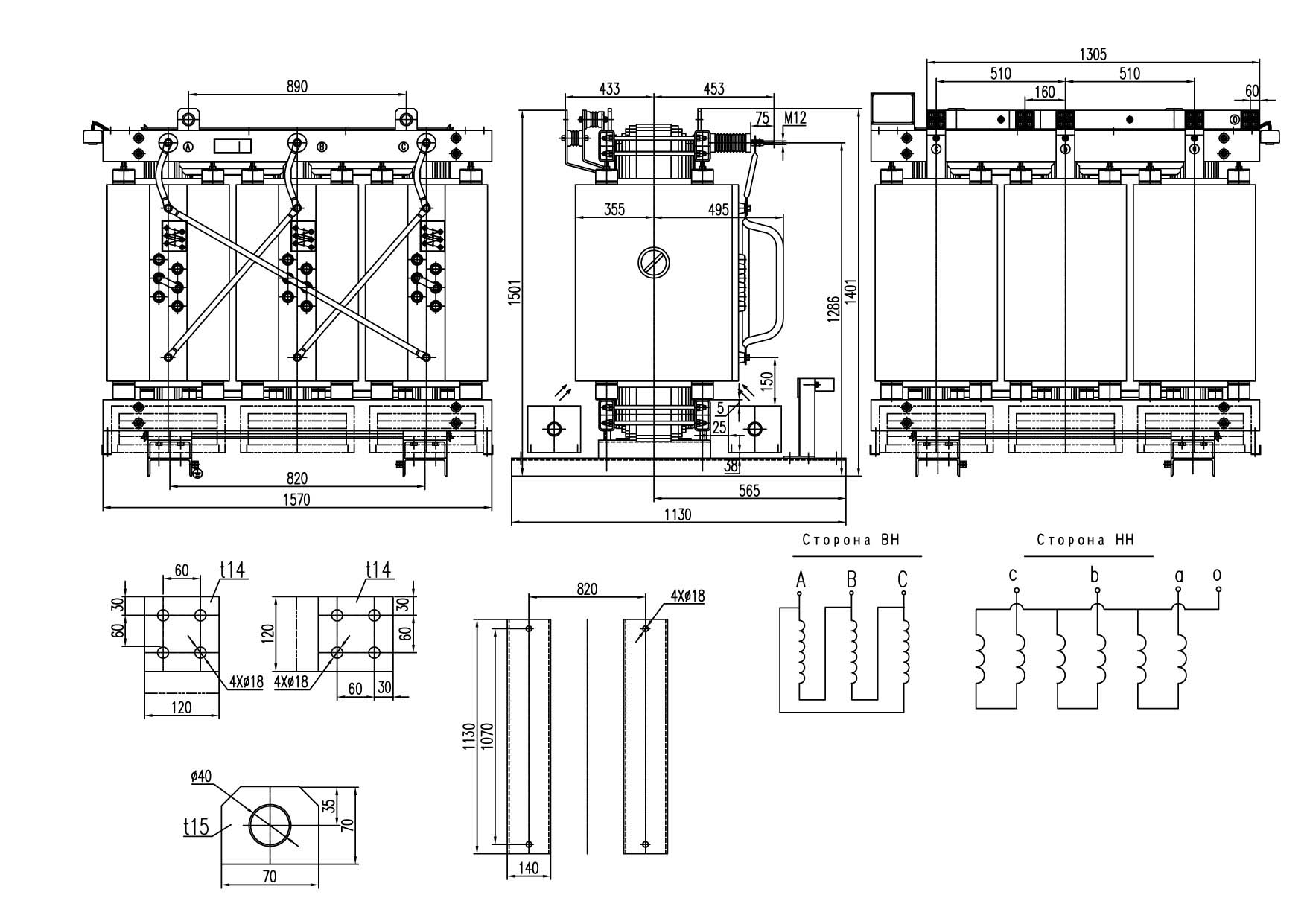

60 месяцев с момента передачи товара покупателю.Чертеж сухого трансформатора ТСЗЛ 2500 ква с литой изоляцией прилагается. Купить сухой трансформатор 2500 ква с литой изоляцией у производителя Востокэнерготранс
