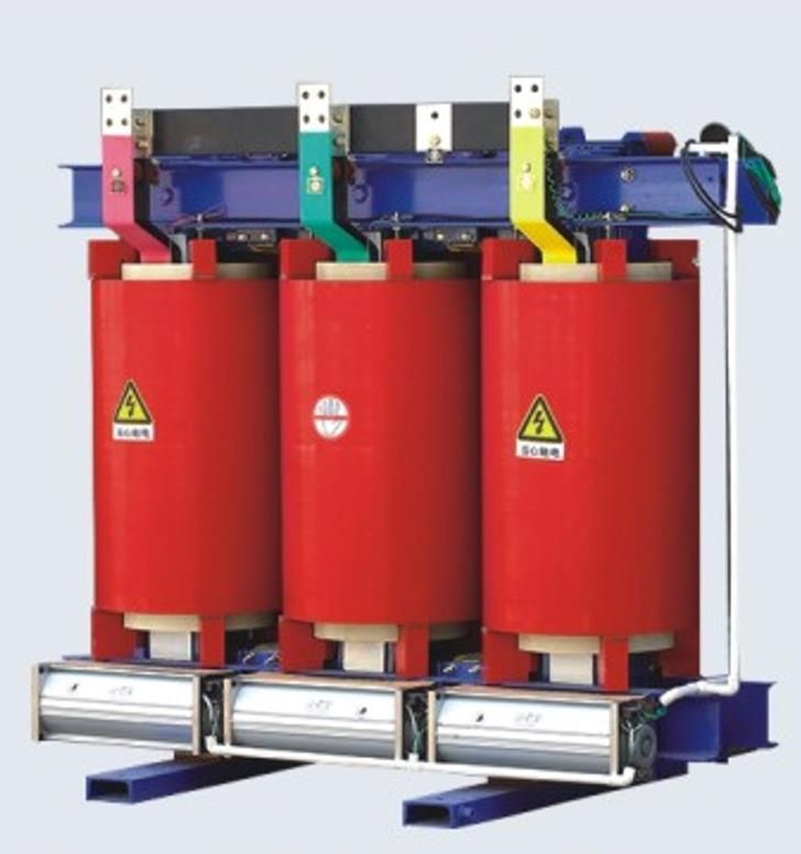

Трансформатор сухой ТСЛ/4000/6/0.4/D/Yн-11/IP00/Al с литой изоляцией

Характеристики трансформатора сухого типа: ТСЛ/4000/6/0.4/D/Yн-11/IP00/Al с литой изоляцией:

• •Тип: ТСЛ (трехфазный, сухого типа с литой изоляцией)
• •Концепция конструкции: Стержневой
• •Номинальная мощность, кВа: 4000
• •Номинальное напряжение на стороне ВН, кВ: 6
• •Номинальное напряжение на стороне НН, кВ: 0.4
• •Материал обмотки: Алюминий
• •Напряжение короткого замыкания Uкз(%) ± 10%: 8
• •Частота питающей сети, Гц: 50
• •Степень защиты кожуха (корпус): IP00
• •Класс нагревостойкости изоляции: F(155°C)
• •Переключение без возбуждения (ПБВ), %: ±2х2,5
• •Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)
• •Уровень шума дB(A): 70
• •Охлаждение: Естественное С (AN/AF)
• •Высота установки над уровнем моря, м: До 1000
• •Потери холостого хода (120°C) ± 15%, Вт: 5500
• •Потери короткого замыкания (120°C) ± 10%, Вт: 31100
• •Ток lхх, % ±30%: 0,75
• •Габариты трансформатора, мм: 1860*1420*1741
• •Колея колес (или опор), мм: 1070*1360
• •Вес трансформатора без кожуха ± 10%, кг: 6460
• •Климатическое исполнение: УХЛЗ - неотапливаемые помещения с возможной конденсацией
• •Тип вывода ВН НН: Шина

 * - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.

Типовая комплектация трансформатора сухого типа 4000 кВА с литой изоляцией:

• •Трансформатор
• •Транспортные колёса - ролики
• •Паспорт на трансформатор (с заключением ОТК)
• •Сертификат сейсмостойкости (до 9 баллов)
• •Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность»
• •Цифровой блок температурного контроля BWDK-S3206D с терморегулятором и датчиком температуры обмоток (3-4 шт) выполняющий роль шкафа тепловой защиты
• •Вентиляторы 6 шт.
• •Комплект эксплуатационной документации на блок температурного контроля.

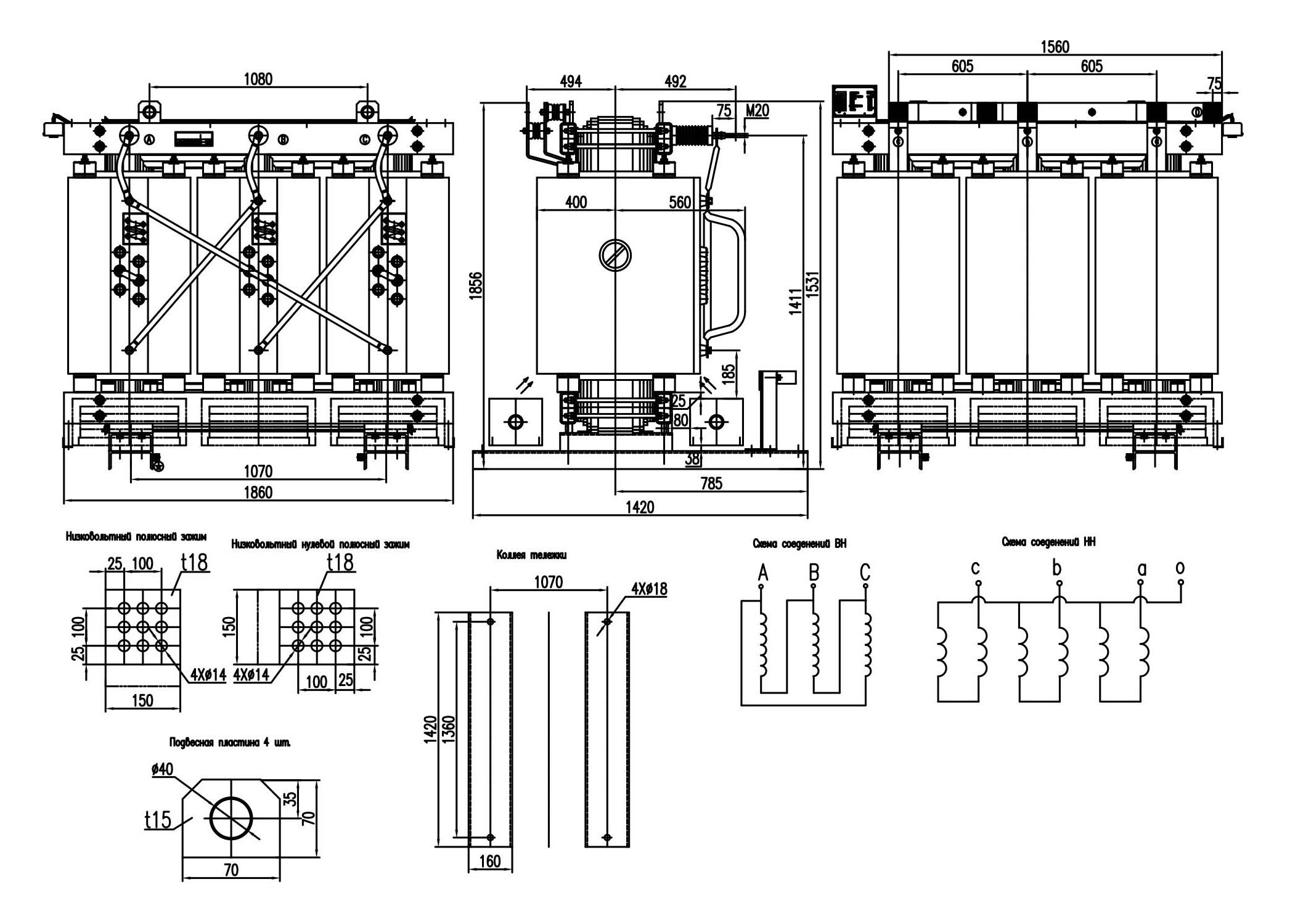

Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю. Чертеж сухого трансформатора ТСЛ 4000 ква с литой изоляцией прилагается. Купить сухой трансформатор 4000 ква с литой изоляцией у производителя Востокэнерготранс.
