О товаре

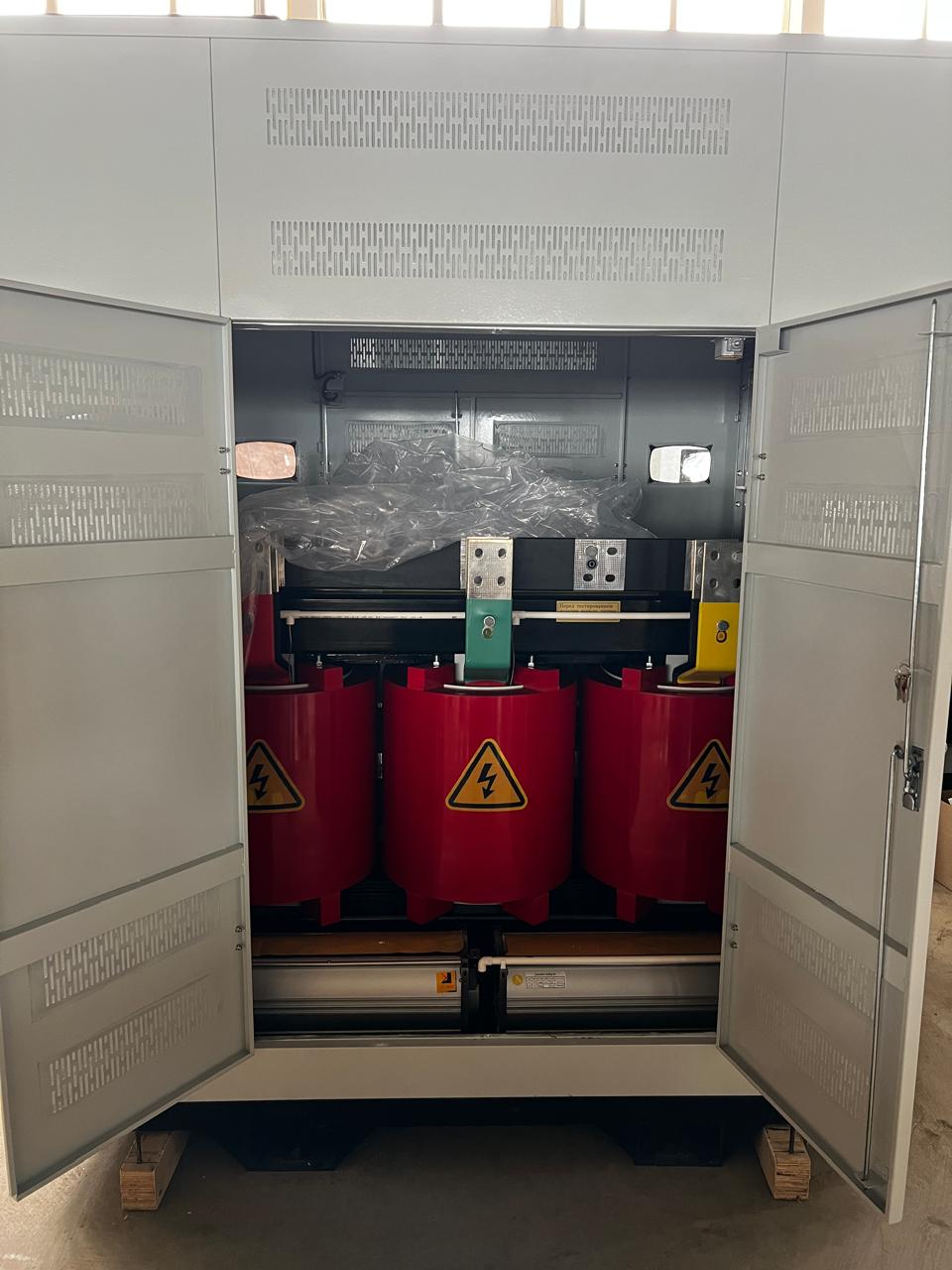

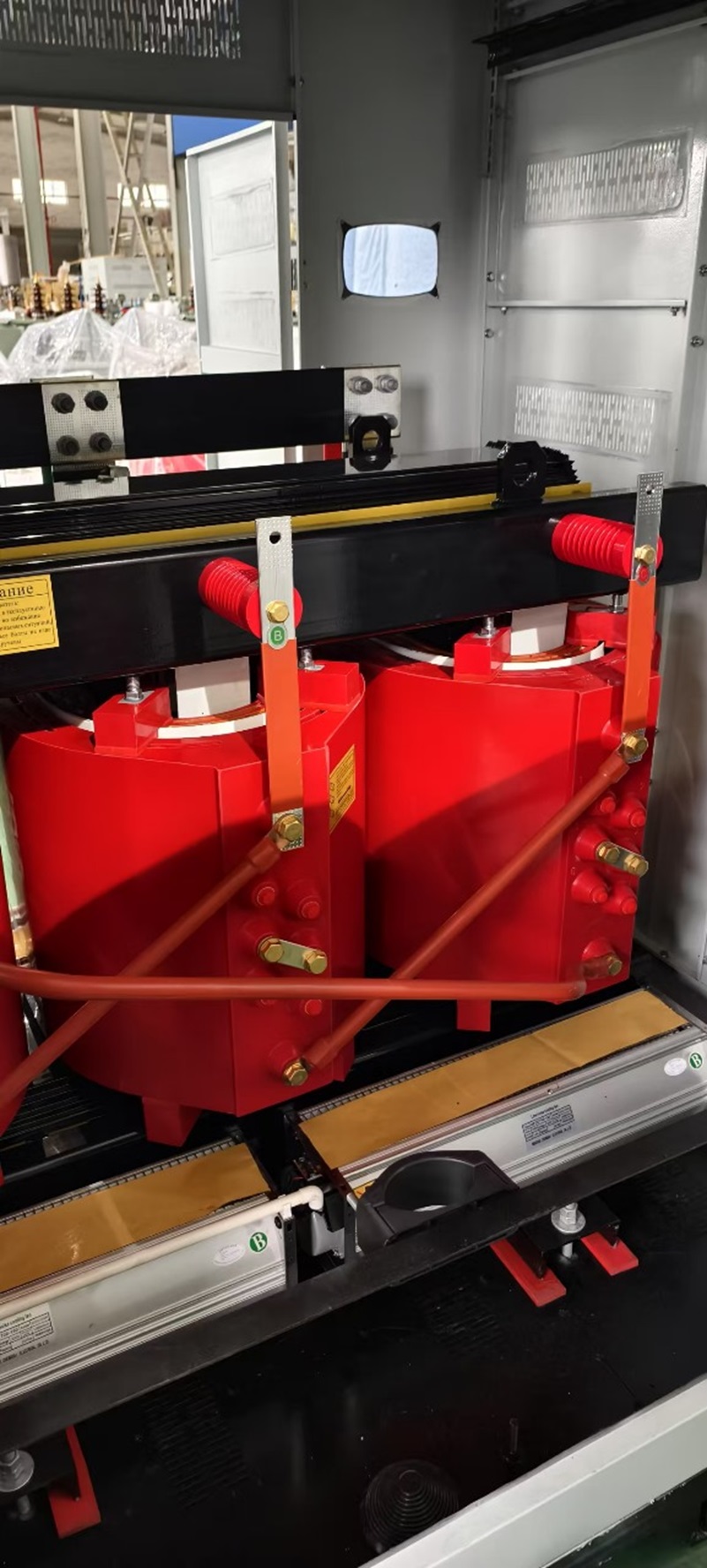

Технические характеристики трансформатора сухого типа с литой изоляцией: ТСЗЛ/1600/10/0.4/D/Yн-11/IP31/AL
- •Тип: ТСЗЛ (трехфазный, сухого типа, защищённый с литой изоляцией)
- •Концепция конструкции: Стержневой
- •Номинальная мощность, кВа: 1600
- •Номинальное напряжение на стороне ВН, кВ: 10
- •Номинальное напряжение на стороне НН, кВ: 0.4
- •Материал обмотки: Алюминий
- •Напряжение короткого замыкания Uкз (%) ± 10%: 6
- •Частота питающей сети, Гц: 50

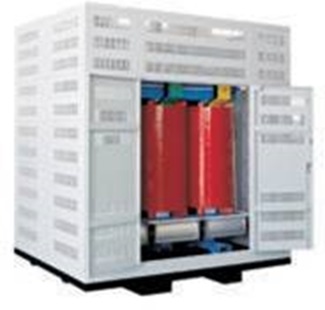

- •Степень защиты кожуха (корпус): IP31
- •Класс нагревостойкости изоляции: F (155°C)
- •Переключение без возбуждения (ПБВ), %: ±2×2,5
- •Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)
- •Уровень шума дB (A): Менее 70
- •Охлаждение: Естественное С (AN/AF)
- •Высота установки над уровнем моря, м: До 1000
- •Потери холостого хода (120°C) ± 15%, Вт: 2450
- •Потери короткого замыкания (120°C) ± 10%, Вт: 11730

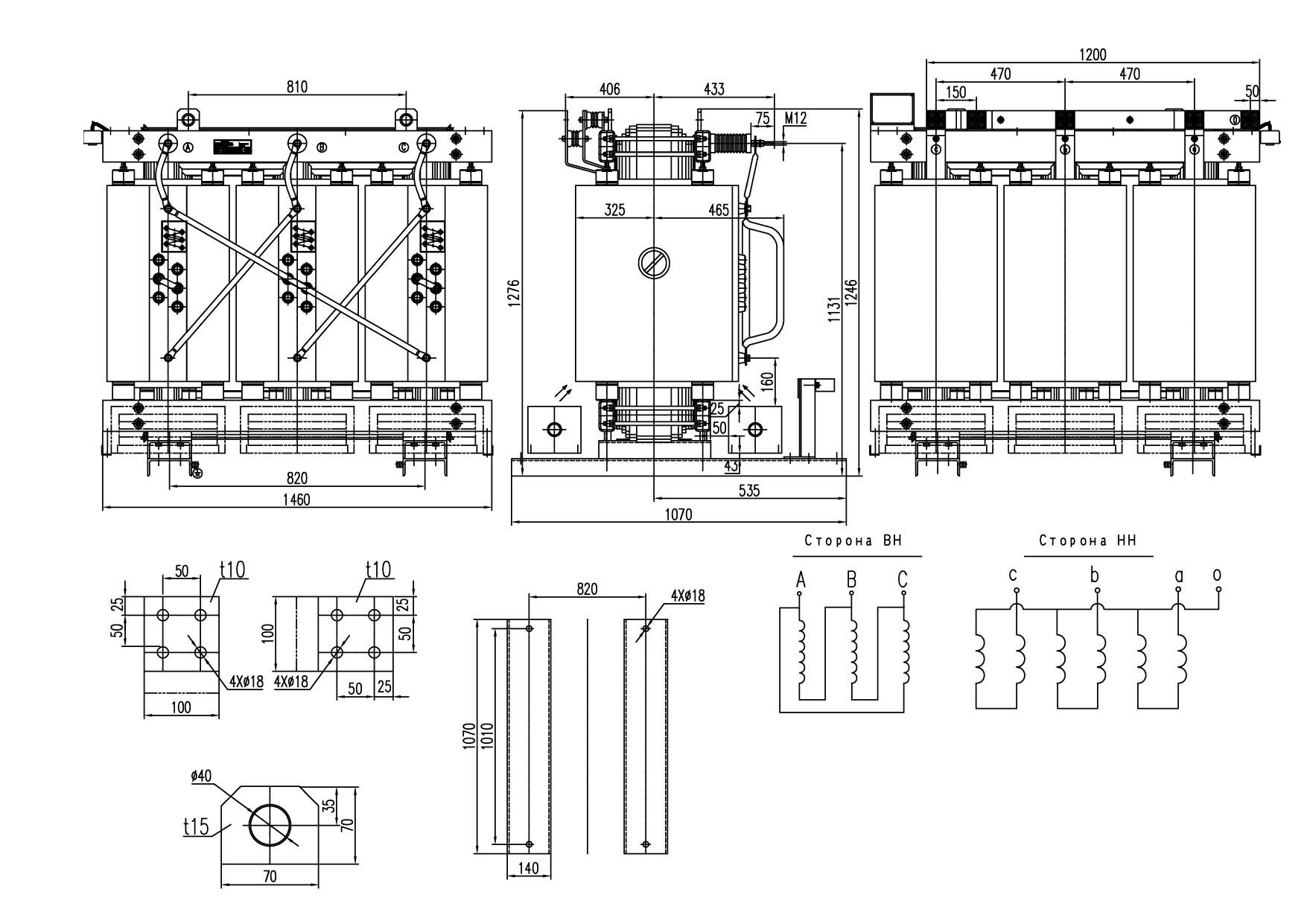

- •Габариты трансформатора, мм: 1460*1070*1246
- •Колея колес (или опор), мм: 820*1010 •Вес трансформатора без кожуха ± 10%, кг: 2955 •Климатическое исполнение: УЗ — умеренный климат в закрытых помещениях с вентиляцией

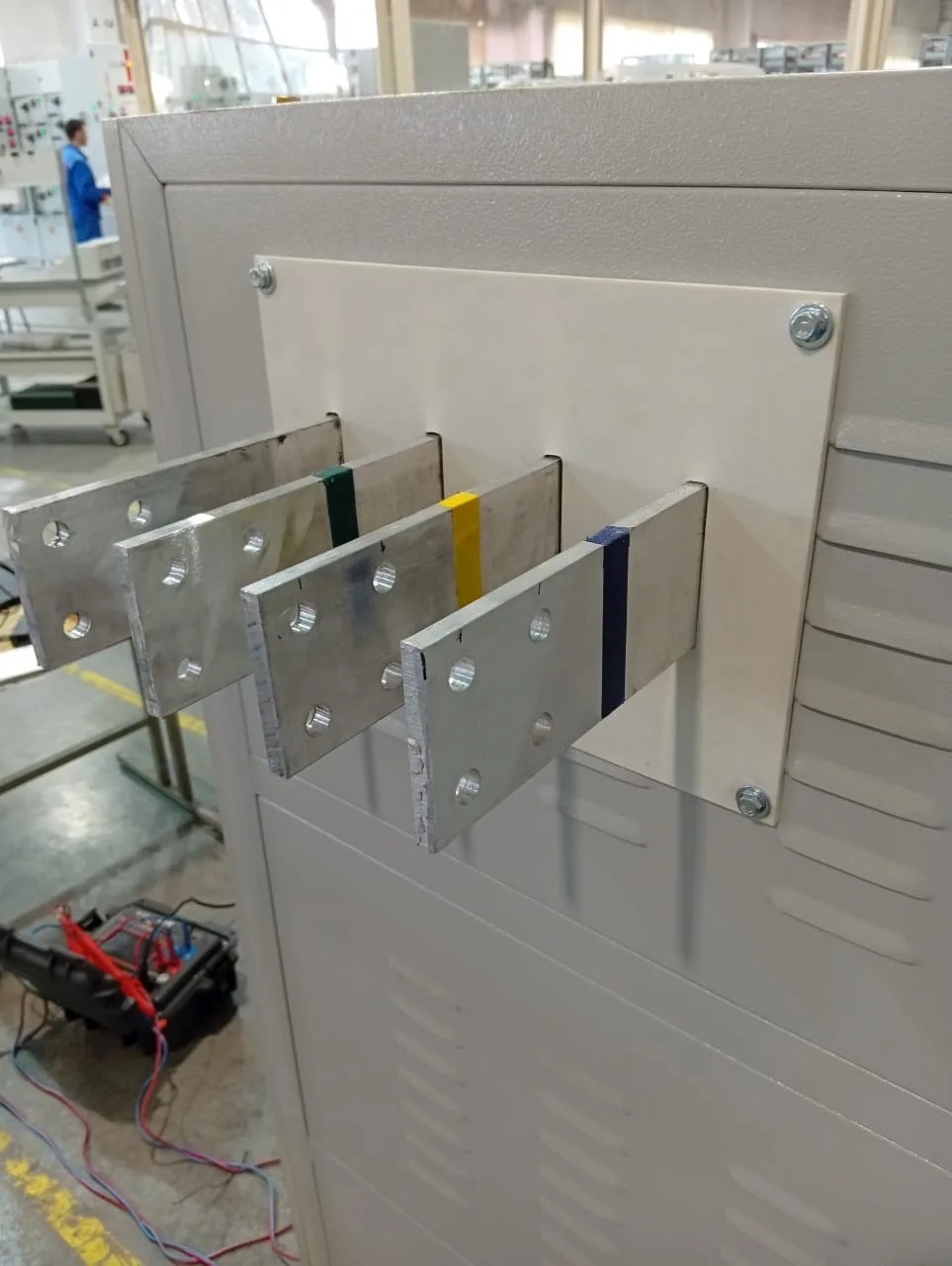

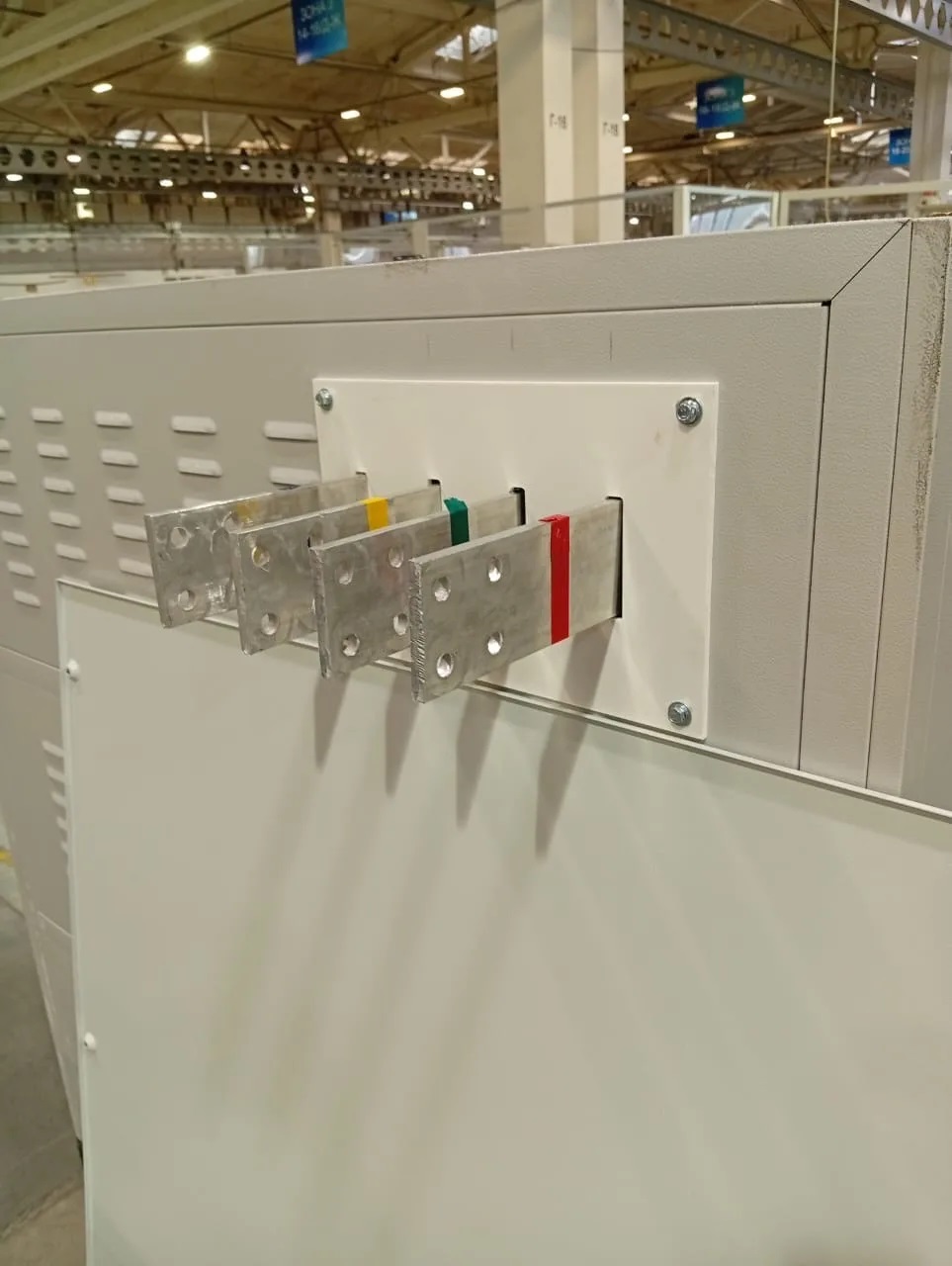

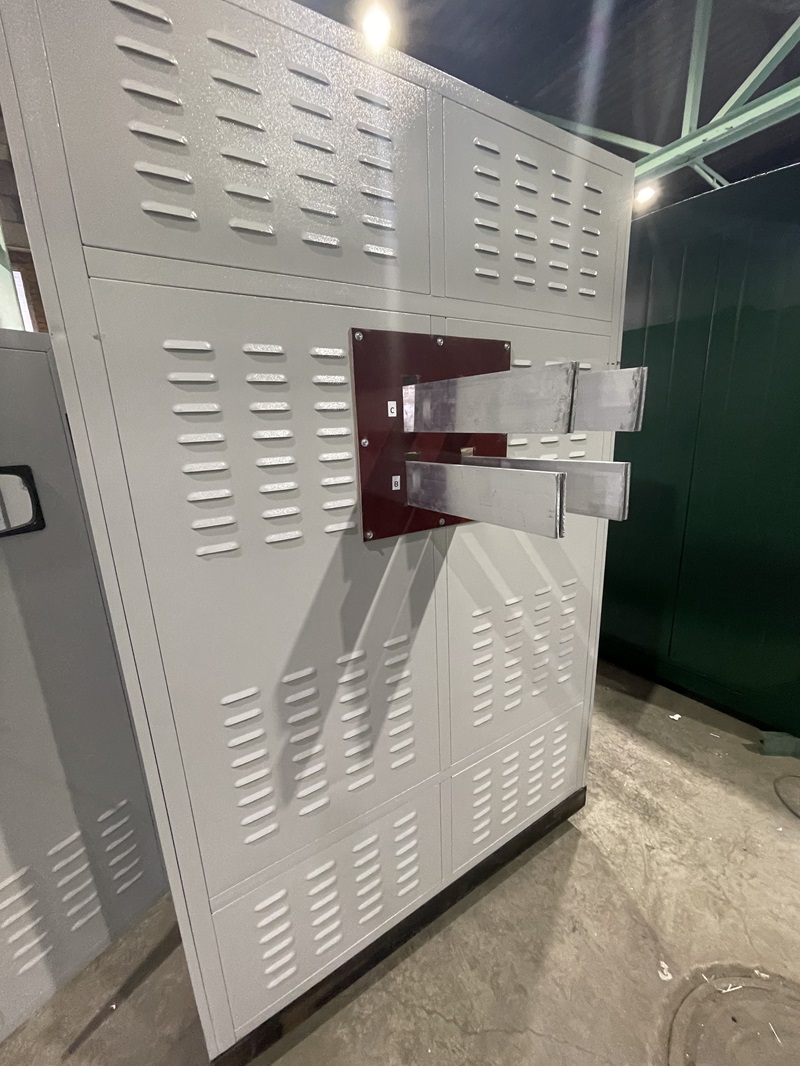

- •Тип вывода ВН и НН: Шина, либо Кабель
- •Расположение выводов ВН: по согласованию с заказчиком
- •Расположение выводов НН: по согласованию с заказчиком
- •Материал выводов НН: алюминий, либо медь

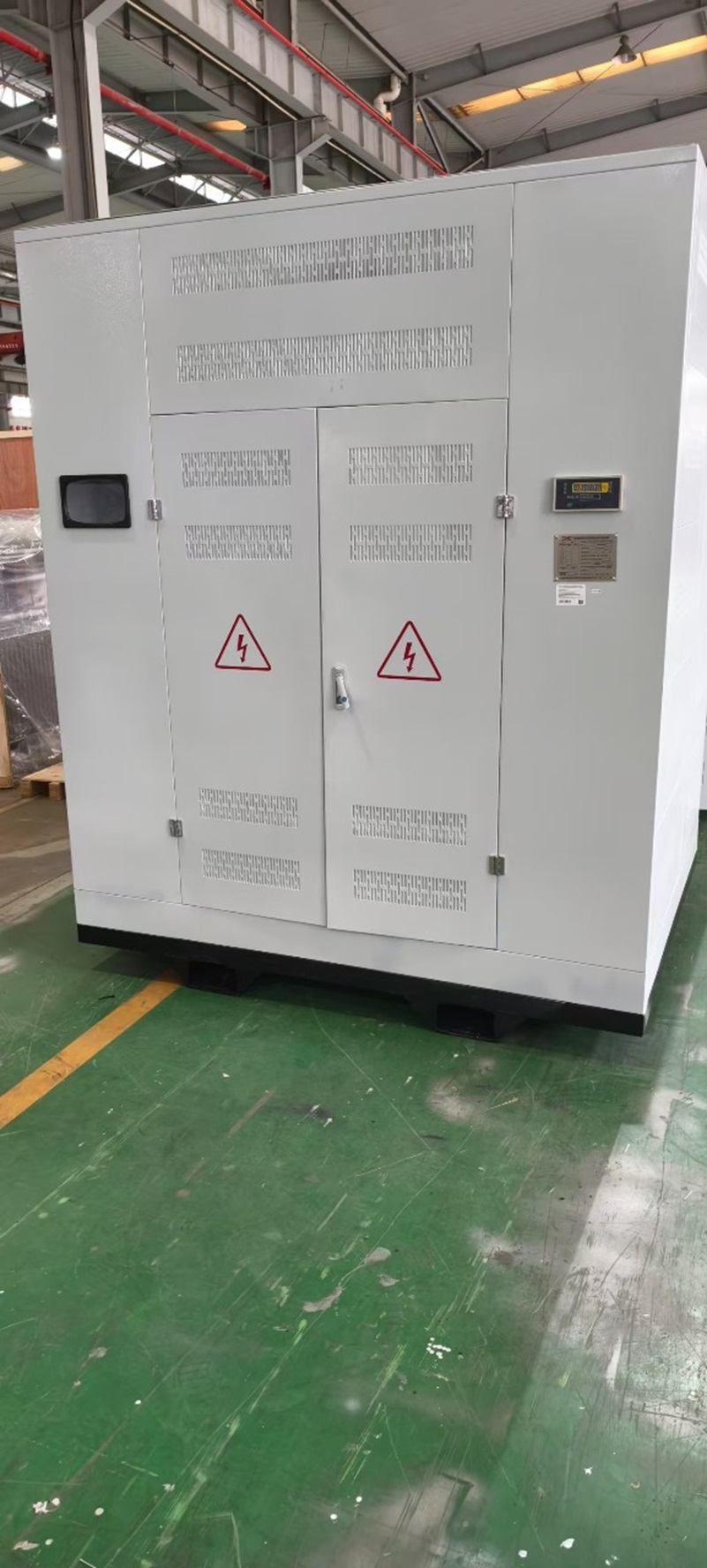

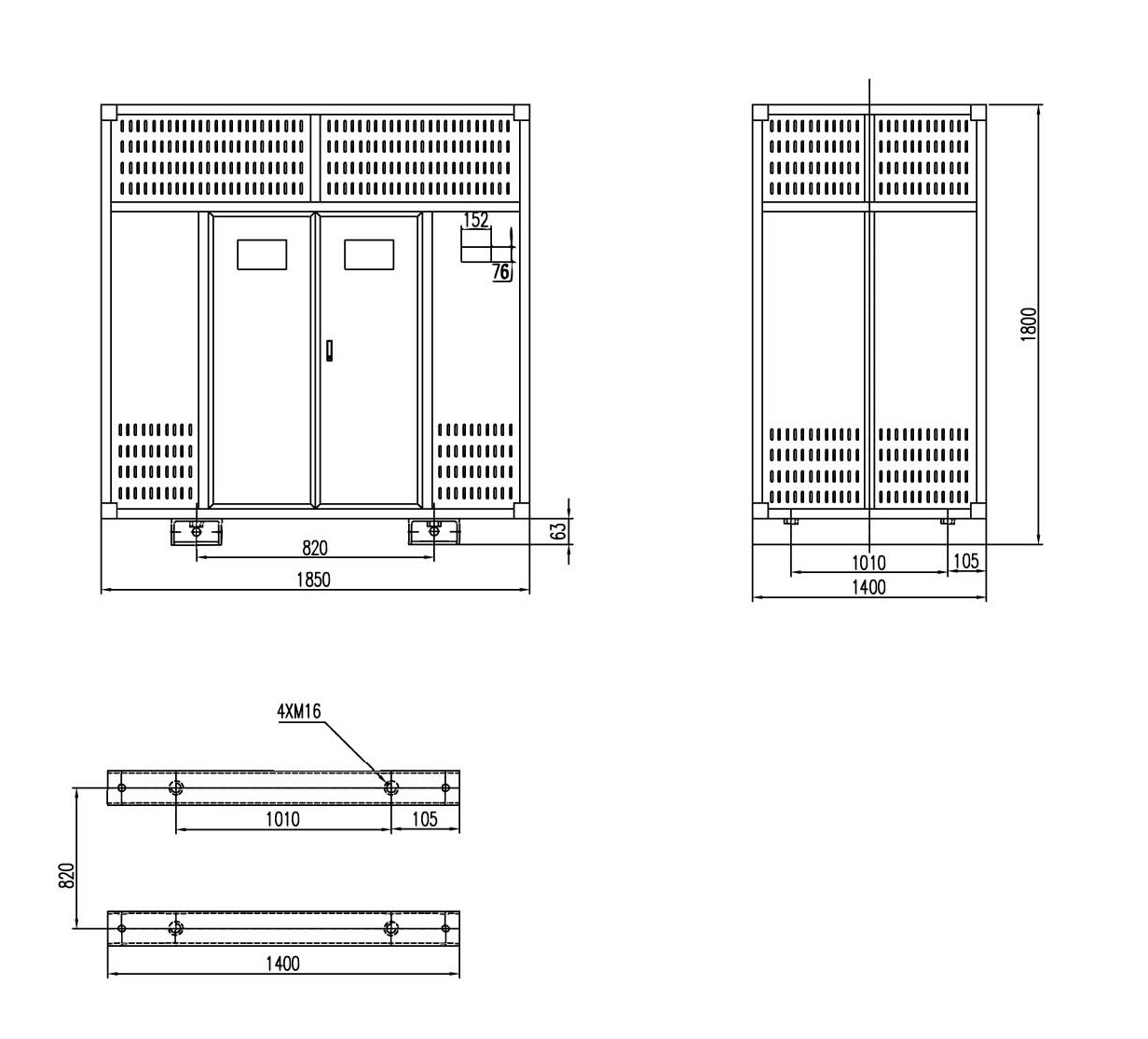

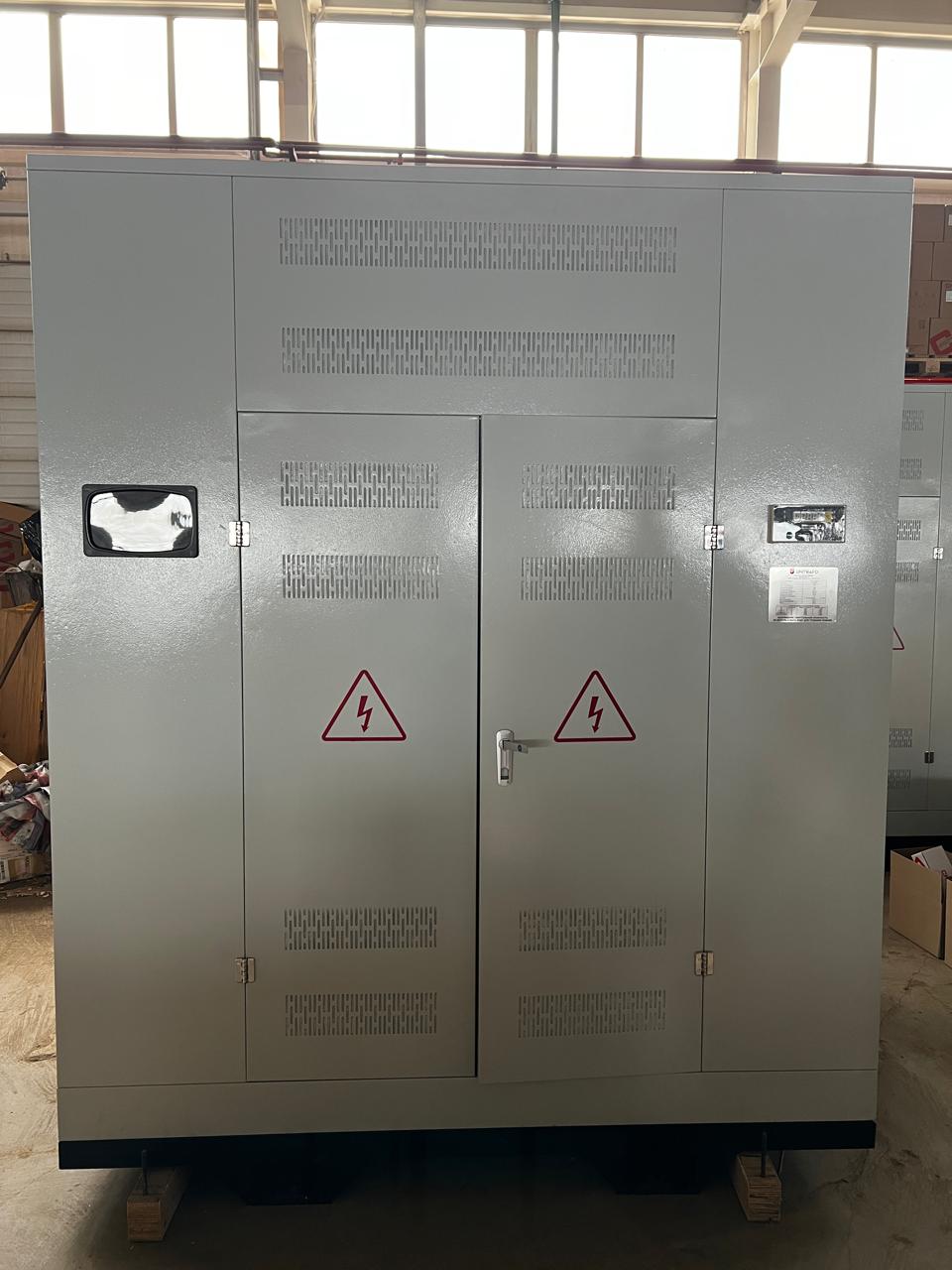

- •Габариты кожуха: 1850*1400*1800 мм
- •Вес трансформатора с кожухом ± 10%, кг: 3155
* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.
Типовой комплект поставки трансформатора 1600 кВА:
- Трансформатор
- Транспортные колёса — ролики
- Паспорт на трансформатор (с заключением ОТК)
- Сертификат сейсмостойкости (до 9 баллов)
- Сертификат соответствия ГОСТ Р12.1.004−91 «Система стандартов безопасности труда. Пожарная безопасность» .
- Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3−4 шт) выполняющий роль шкафа теплового контроля.
- Вентиляторы.
- Комплект эксплуатационной документации на блок температурного контроля.
