Комплектная трансформаторная подстанция столбового типа КТПс 4/6/0,23 и КТПс 4/10/0,23
Назначение трансформаторной подстанции
Современные столбовые подстанции представляют собой технологичное решение для распределения электроэнергии на уровне напряжения 6/10 кВ с последующим понижением до 0,23 кВ. Они идеально подходят для обеспечения электричеством широкого спектра объектов: от жилых комплексов и коммерческих пространств до удаленных сел и временных строительных площадок.
Расшифровка аббревиатуры КТПс на примере марки КТПс 4/6/0,23 У1
- К – комплектная
- Т – трансформаторная
- П – подстанция
- с – столбового типа
- 4 – мощность силового трансформатора
- 6 – номинальное напряжение на стороне ВН, кВ
- 0,23 - номинальное напряжение на стороне НН, кВ
- У1 - Климатическое исполнение и категория размещения.
Особенности конструкции
Главный элемент — это компактная конструкция, включающая:
- Платформу для установки силового трансформатора;
- Шкаф для низкого напряжения (НН) с предусмотренными местами для высоковольтных предохранителей, ограничителей перенапряжения (ОПНп) и автоматических выключателей;
- Траверсы для крепления оборудования;
По желанию заказчика возможно дополнение комплекта:
- Площадкой для обслуживания с лестницей;
- Линейным разъединителем с комплектом траверс;
КТПс относится к однофазным комплектным подстанциям с выбором предпочитаемого варианта расположения оборудования:

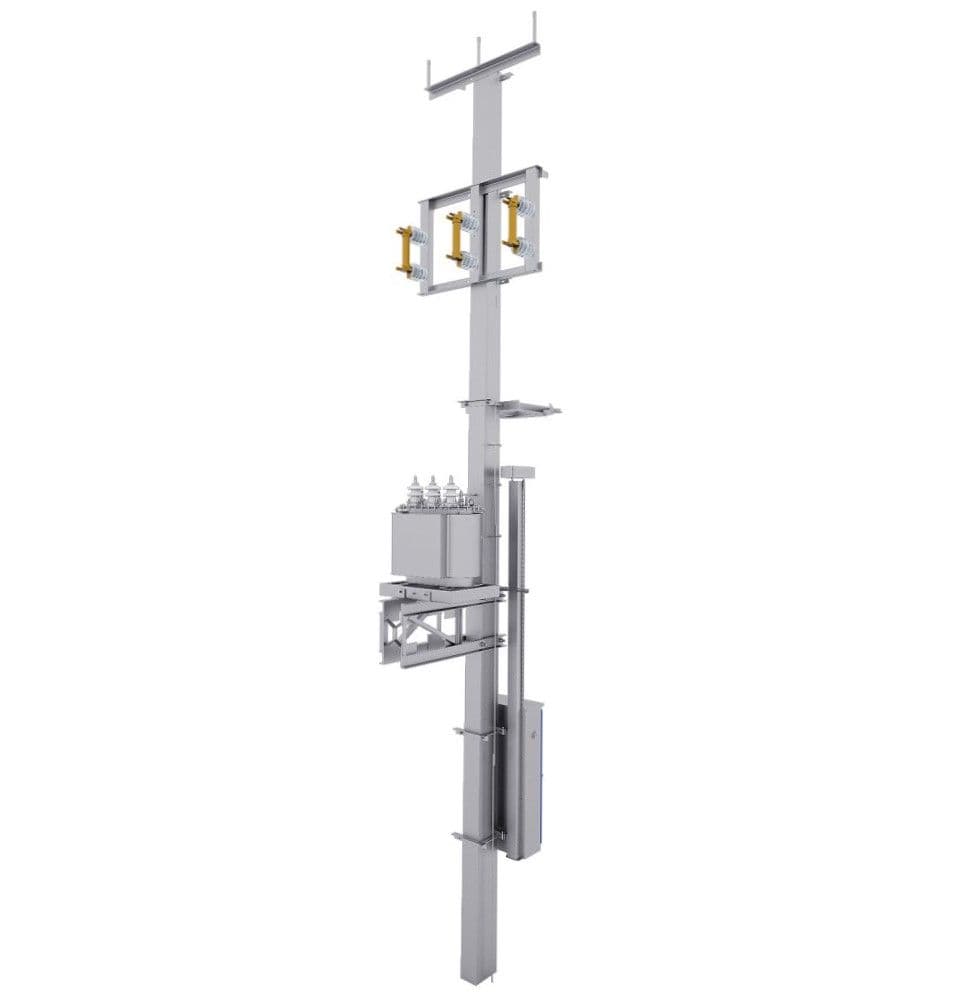

- все устройства монтируются на одной опоре ВЛ;

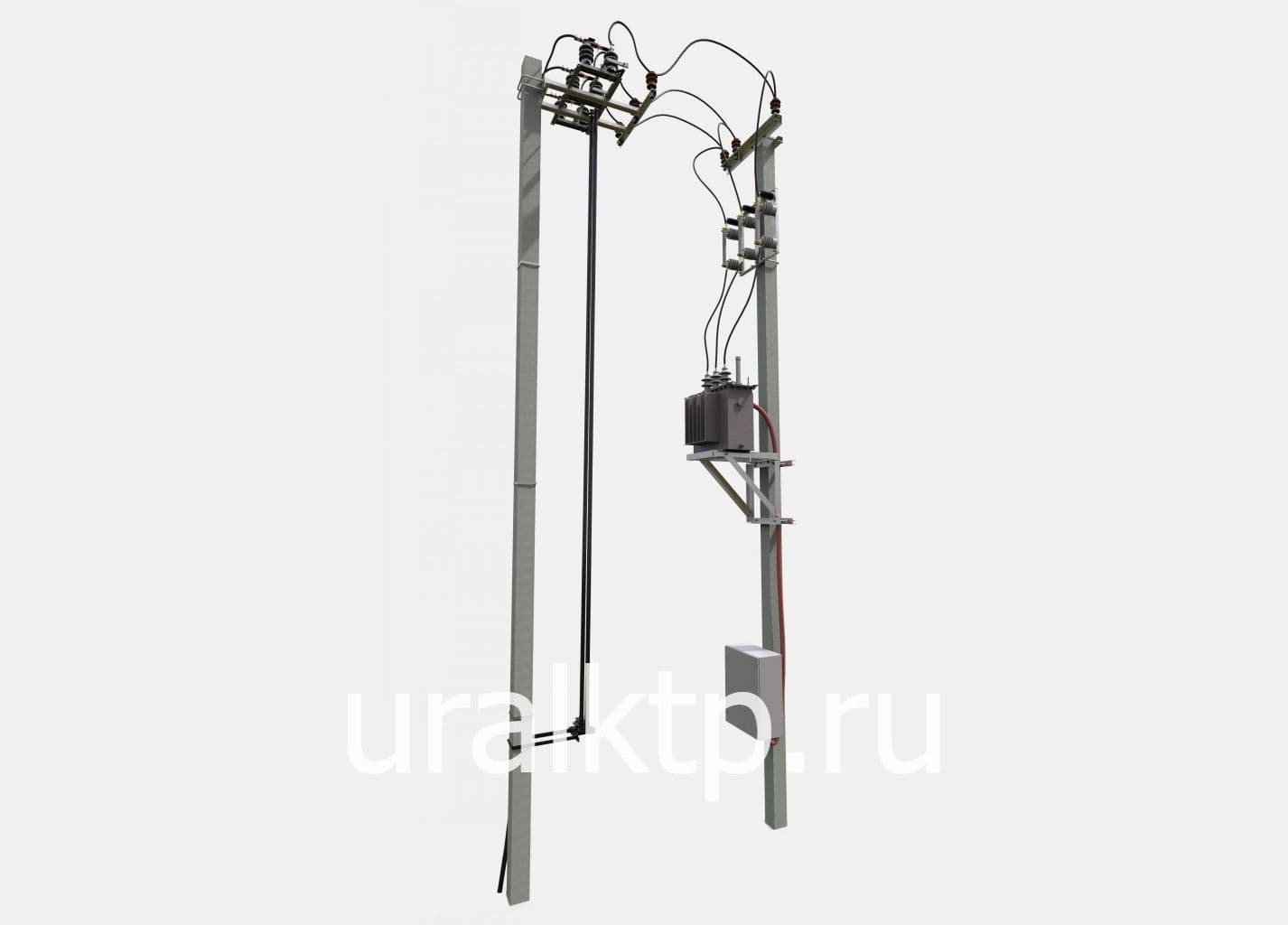

- все компоненты кроме разъединителя располагаются на одной опоре, с установкой разъединителя на ближайшей опоре.
Скрытый монтаж проводов осуществляется с помощью специальных труб, соединяющих шкаф НН с воздушными линиями 6/10 кВ и 0,4 кВ, а также с трансформатором, не входят в стандартный комплект.
Автоматические выключатели (ВА47, 57, 30) устанавливаются на отходящих фидерах 0,4 кВ, а вводное устройство шкафа НН может быть оснащено как автоматическими выключателями, так и разъединителями РЕ-19 и ВР-32.
Преимущества использования
- Высокая компактность и простота установки на столбы или мачты, что экономит землю.
- Высокая надежность и долговечность благодаря использованию качественных компонентов и защитных систем.
- Многофункциональность: подходит для различных условий и объектов, включая временные мероприятия.
- Экономия на эксплуатационных расходах за счет минимального обслуживания.
Области применения
- Энергоснабжение жилых и коммерческих объектов;
- Строительные площадки и временные сооружения;
- Электрификация отдаленных населенных пунктов;
- Обеспечение различных мероприятий электроэнергией: выставки, ярмарки и фестивали.
Таким образом, столбовые трансформаторные подстанции КТПс являются оптимальным решением для эффективного и надежного энергоснабжения, обеспечивая гибкость и экономичность в множестве сфер применения.
Купить подстанцию КТПс
Для того что бы купить трансформаторную подстанцию, просто оставьте заявку на нашем сайте. Наши специалисты оперативно свяжутся с вами для уточнения всех необходимых технических деталей и предложат наиболее удобные и выгодные условия приобретения оборудования.
Цена КТПс 4 кВА
Актуальную стоимость столбовой подстанции КТПс уточняйте у отдела продаж по электронной почте или по телефону.
