Описание

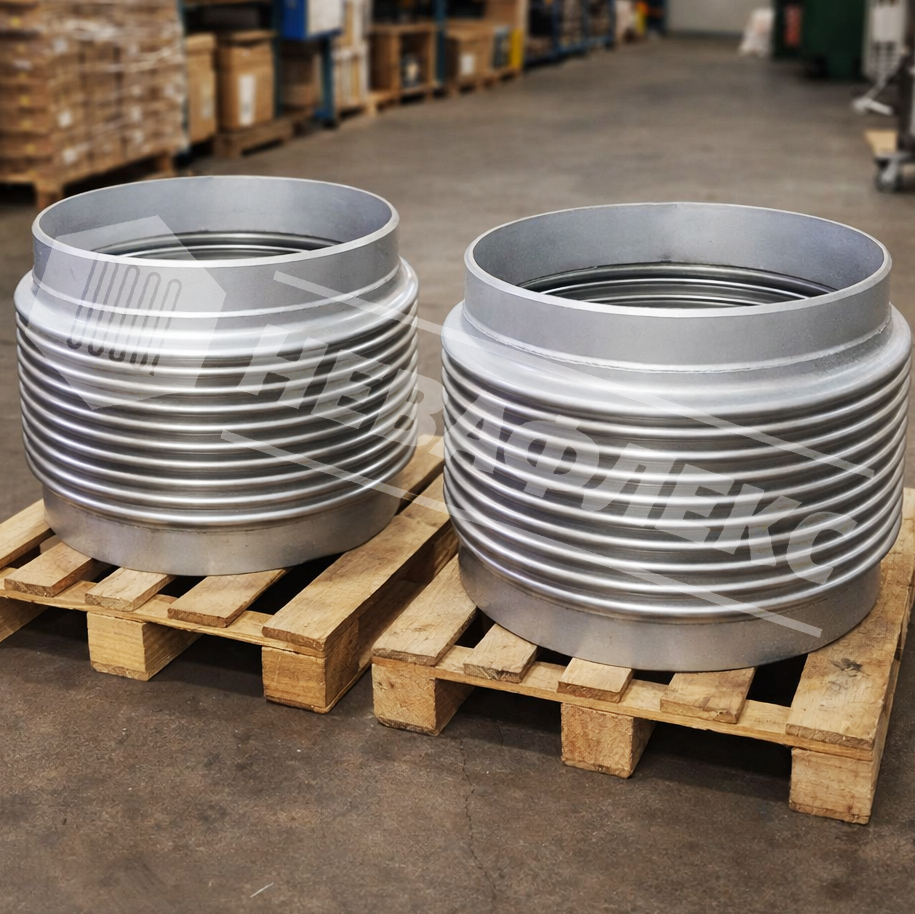

Компенсаторы сильфонные осевые
2. Компенсатор КСО
Технические характеристики
- Давление усл. ( Рраб , PN): 16 Бар
- Диаметр услов. ( Ду , мм): от 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400,
500, 600, 700, 800, 900, 1000, 1200.
- Температура рабочей среды: от -200°С до +650°С
- Срок поставки: в наличии\под заказ
- Тип присоединения: под приварку
Срок изготовление(зависит от объёма заказа): 2-10 рабочих дней
Стоимость уточняйте
DN - Номинальный диаметр PN - Номинальное давление
dr - Наружный диаметр патрубка под приварку s - Толщина стенки патрубка
L - Монтажная длина компенсатора Δ - Полная осевая компенсирующая способность (общий ход)
РАЗМЕРНЫЙ РЯД
|
Условное обозначение |
DN (мм) |
PN (Бар) |
dr (мм) |
s (мм) |
L (мм) |
Δ (мм) |
|---|---|---|---|---|---|---|
|
КСО 40-25-50 |
40 |
16 |
48,3 |
3,2 |
240 |
50 |
|
КСО 50-25-50 |
50 |
16 |
57 |
3,2 |
240 |
50 |
|
КСО 65-25-60 |
65 |
16 |
76 |
4,0 |
300 |
60 |
|
КСО 65-25-70 |
65 |
16 |
76 |
4,0 |
380 |
70 |
|
КСО 80-25-70 |
80 |
16 |
89 |
4,0 |
415 |
70 |
|
КСО 100-25-100 |
100 |
16 |
108 |
4,0 |
408 |
100 |
|
КСО 125-25-100 |
125 |
16 |
133 |
5,0 |
428 |
100 |
|
КСО 150-25-100 |
150 |
16 |
159 |
5,0 |
485 |
100 |
|
КСО 200-25-100 |
200 |
16 |
219 |
8,0 |
475 |
100 |
|
КСО 200-25-160 |
200 |
16 |
219 |
8,0 |
560 |
160 |
|
КСО 250-25-160 |
250 |
16 |
273 |
8,0 |
621 |
160 |
|
КСО 300-25-180 |
300 |
16 |
325 |
8,0 |
632 |
180 |
|
КСО 350-25-180 |
350 |
16 |
377 |
7,0 |
658 |
180 |
|
КСО 400-25-190 |
400 |
16 |
426 |
9,0 |
678 |
190 |
|
КСО 450-25-180 |
450 |
16 |
478 |
10,0 |
675 |
180 |
|
КСО 500-25-200 |
500 |
16 |
530 |
8,0 |
692 |
200 |
|
КСО 600-25-200 |
600 |
16 |
630 |
10,0 |
713 |
200 |
|
КСО 700-25-210 |
700 |
16 |
720 |
10,0 |
710 |
210 |
|
КСО 800-25-210 |
800 |
16 |
820 |
12,0 |
743 |
210 |
|
КСО 900-25-210 |
900 |
16 |
920 |
14,0 |
719 |
210 |
|
КСО 1000-25-220 |
1000 |
16 |
1020 |
14,0 |
742 |
220 |
|
КСО 1200-25-220 |
1200 |
16 |
1220 |
16,0 |
742 |
220 |
