Описание

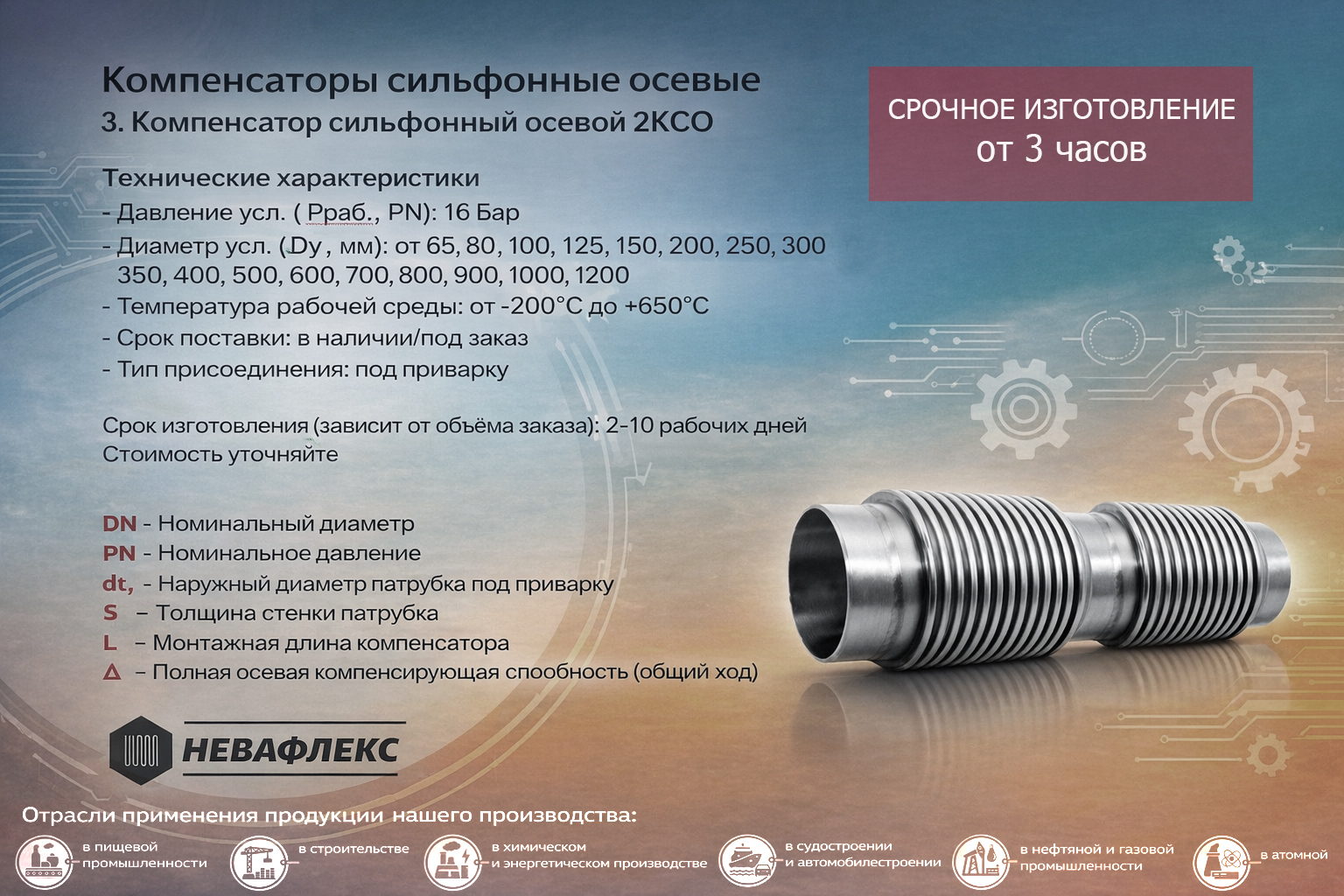

Технические характеристики
- Давление усл. ( Рраб , PN): 16 Бар
- Диаметр услов. ( Ду , мм): от 65, 80, 100, 125, 150, 200, 250, 300, 350, 400,
500, 600, 700, 800, 900, 1000, 1200
- Температура рабочей среды: от -200°С до +650°С
- Срок поставки: в наличии/под заказ
- Тип присоединения: под приварку
Срок изготовление(зависит от объёма заказа): 2-10 рабочих дней
Стоимость уточняйте
DN - Номинальный диаметр PN - Номинальное давление
dr - Наружный диаметр патрубка под приварку s - Толщина стенки патрубка
L - Монтажная длина компенсатора Δ - Полная осевая компенсирующая способность (общий ход)
РАЗМЕРНЫЙ РЯД
|
Условное обозначение |
DN (мм) |
PN (Бар) |
dr (мм) |
s (мм) |
L (мм) |
Δ (мм) |
|---|---|---|---|---|---|---|
|
2КСО 65-16-140 |
65 |
16 |
76 |
4,0 |
840 |
140 |
|
2КСО 80-16-140 |
80 |
16 |
89 |
4,0 |
830 |
140 |
|
2КСО 100-16-200 |
100 |
16 |
108 |
4,0 |
930 |
200 |
|
2КСО 125-16-200 |
125 |
16 |
133 |
5,0 |
940 |
200 |
|
2КСО 150-16-200 |
150 |
16 |
159 |
5,0 |
970 |
200 |
|
2КСО 200-16-320 |
200 |
16 |
219 |
8,0 |
1120 |
320 |
|
2КСО 250-16-320 |
250 |
16 |
273 |
8,0 |
1224 |
320 |
|
2КСО 300-16-360 |
300 |
16 |
325 |
8,0 |
1264 |
360 |
|
2КСО 350-16-360 |
350 |
16 |
377 |
7,0 |
1280 |
360 |
|
2КСО 400-16-380 |
400 |
16 |
426 |
9,0 |
1336 |
380 |
|
2КСО 450-16-360 |
450 |
16 |
478 |
8,0 |
1340 |
360 |
|
2КСО 500-16-400 |
500 |
16 |
530 |
8,0 |
1364 |
400 |
|
2КСО 600-16-400 |
600 |
16 |
630 |
10,0 |
1426 |
400 |
|
2КСО 700-16-420 |
700 |
16 |
720 |
10,0 |
1420 |
420 |
|
2КСО 800-16-420 |
800 |
16 |
820 |
12,0 |
1486 |
420 |
|
2КСО 900-16-420 |
900 |
16 |
920 |
14,0 |
1438 |
420 |
|
2КСО 1000-16-440 |
1000 |
16 |
1020 |
14,0 |
1484 |
440 |
|
2КСО 1200-16-440 |
1200 |
16 |
1220 |
16,0 |
1484 |
440 |
