Описание

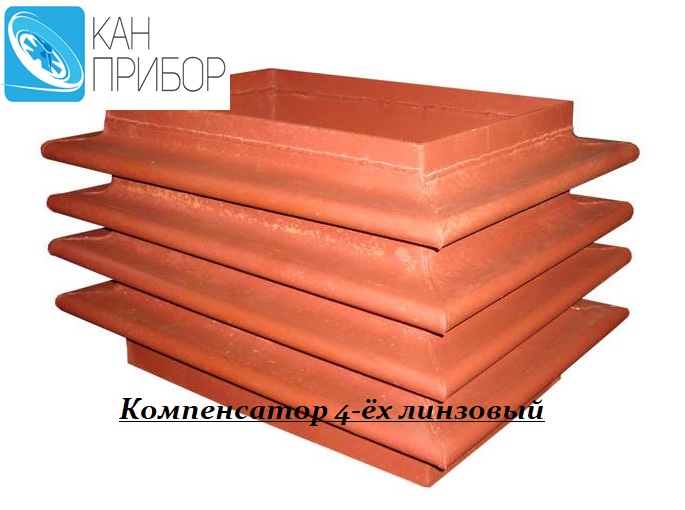

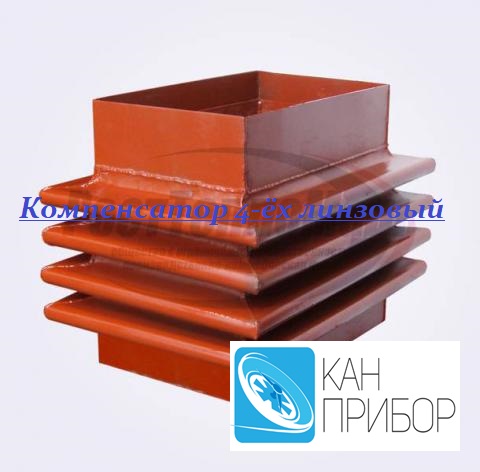

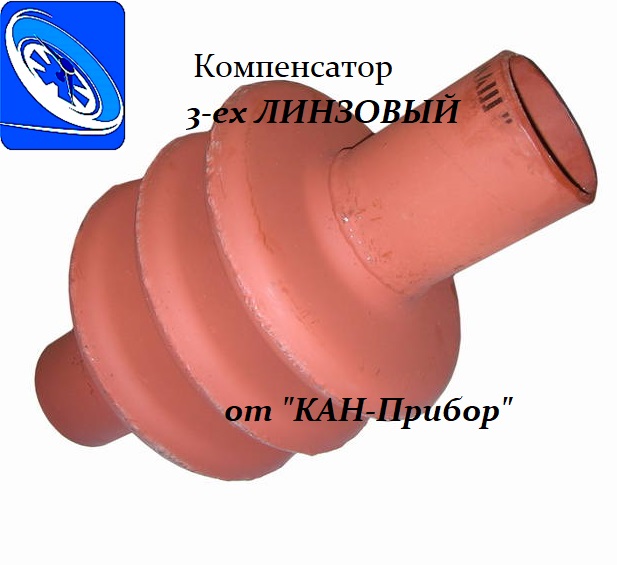

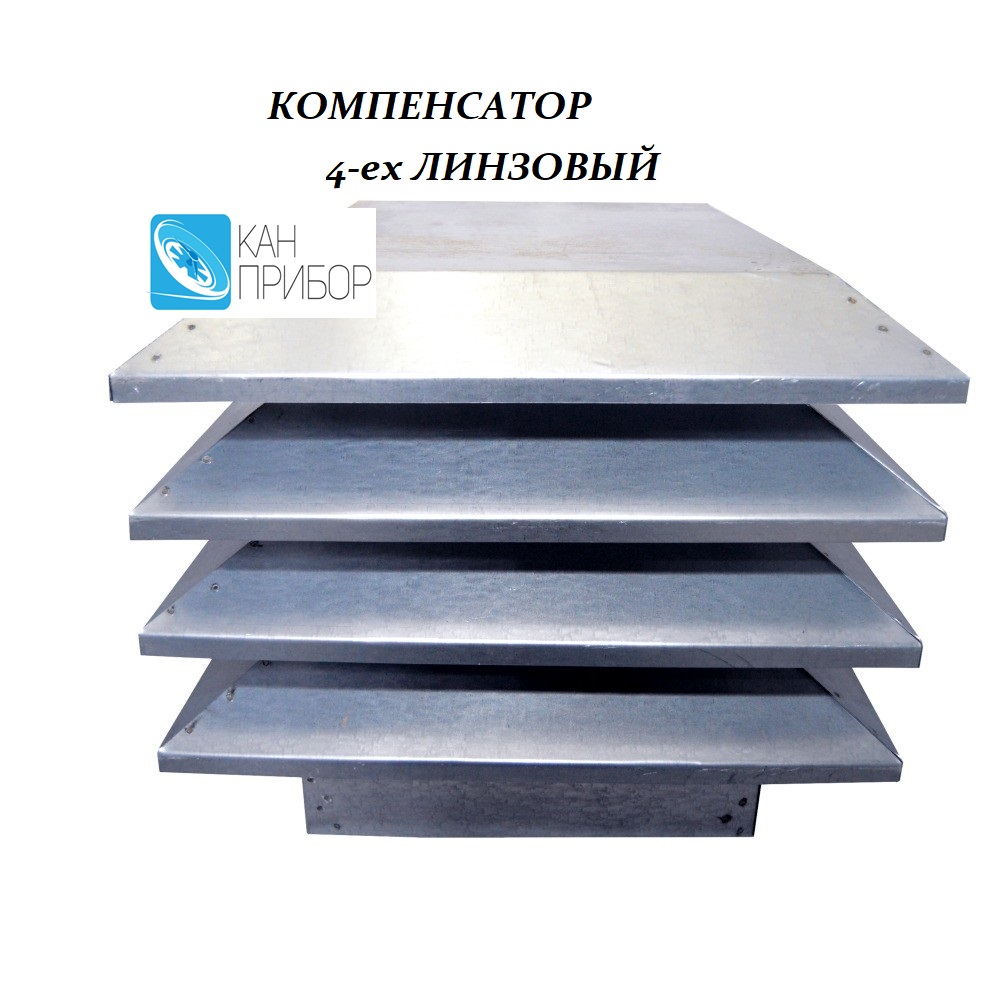

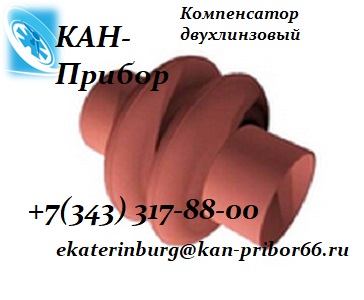

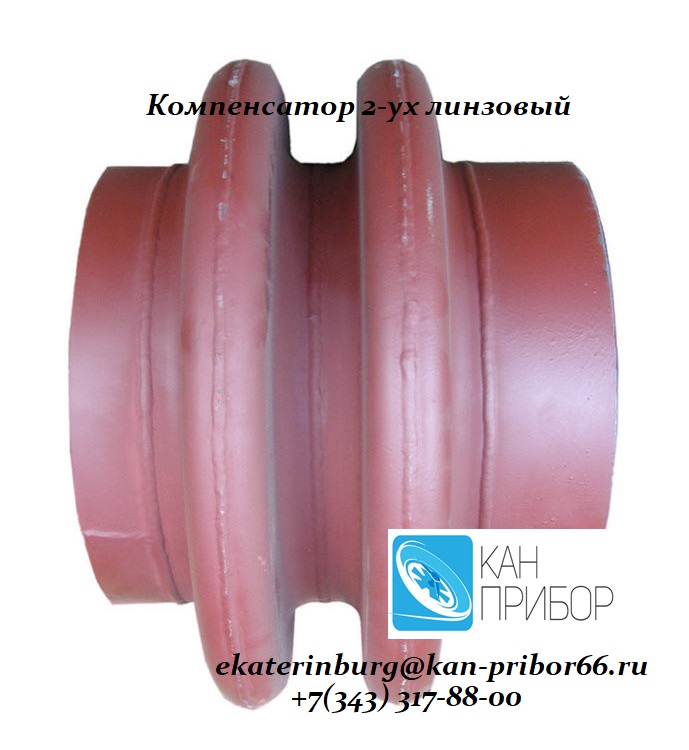

Компенсаторы линзовые прямоугольные предназначены для компенсации температурных удлинений круглых и прямоугольных газовоздуховодов (ПГВУ) тепловых электростанций и других предприятий потребителей. Имеются сдедующие виды компенсаторов: компенсаторы однолинзовые прямоугольные ПГВУ, компенсаторы двухлинзовые прямоугольные ПГВУ, компенсаторы трехлинзовые прямоугольные ПГВУ, компенсаторы четырехлинзовые прямоугольные ПГВУ.
Компенсаторы линзовые прямоугольные ПГВУ работают в условиях неагрессивных и малоагрессивных средах, включая трубопроводы, на которые распространяются «Правила пара и горячей воды». Диаметры (Ду) от 300×400 до 7850×8000 мм. Давление (Ру) до 0,015 МПа.
Поставляем компенсаторы линзовые прямоугольные осевые изготовленные по ПГВУ со следующими параметрами: компенсирующая способность для 1-но линзового до 10 мм, 2-х линзового до 20 мм, 3-х линзового до 30, 4-х линзового до 40 мм при работе линзы только на сжатие без предварительной холодной растяжки, при 1000 циклах нагружения компенсатора. Если компенсатор при монтаже будет растянут на ту же величину, то общая компенсирующая способность удвоится; температура от -20 до +425 °С; для компенсаторов размерами до 1200×1600 мм возможно как исполнение 2 – фланцевое так и исполнение 1 – под приварку; также для напора не более 1500 мм.в.ст. могут применяться и шарнирные схемы компенсации, как угловые.
