Описание
Изготовление и поставка люнетов для токарных станков — услуга ТД РУССтанкоСбыт по производству неподвижных (стационарных) и подвижных люнетов, а также отдельных узлов (кулачков, роликов, корпусов) по образцу или чертежу заказчика.

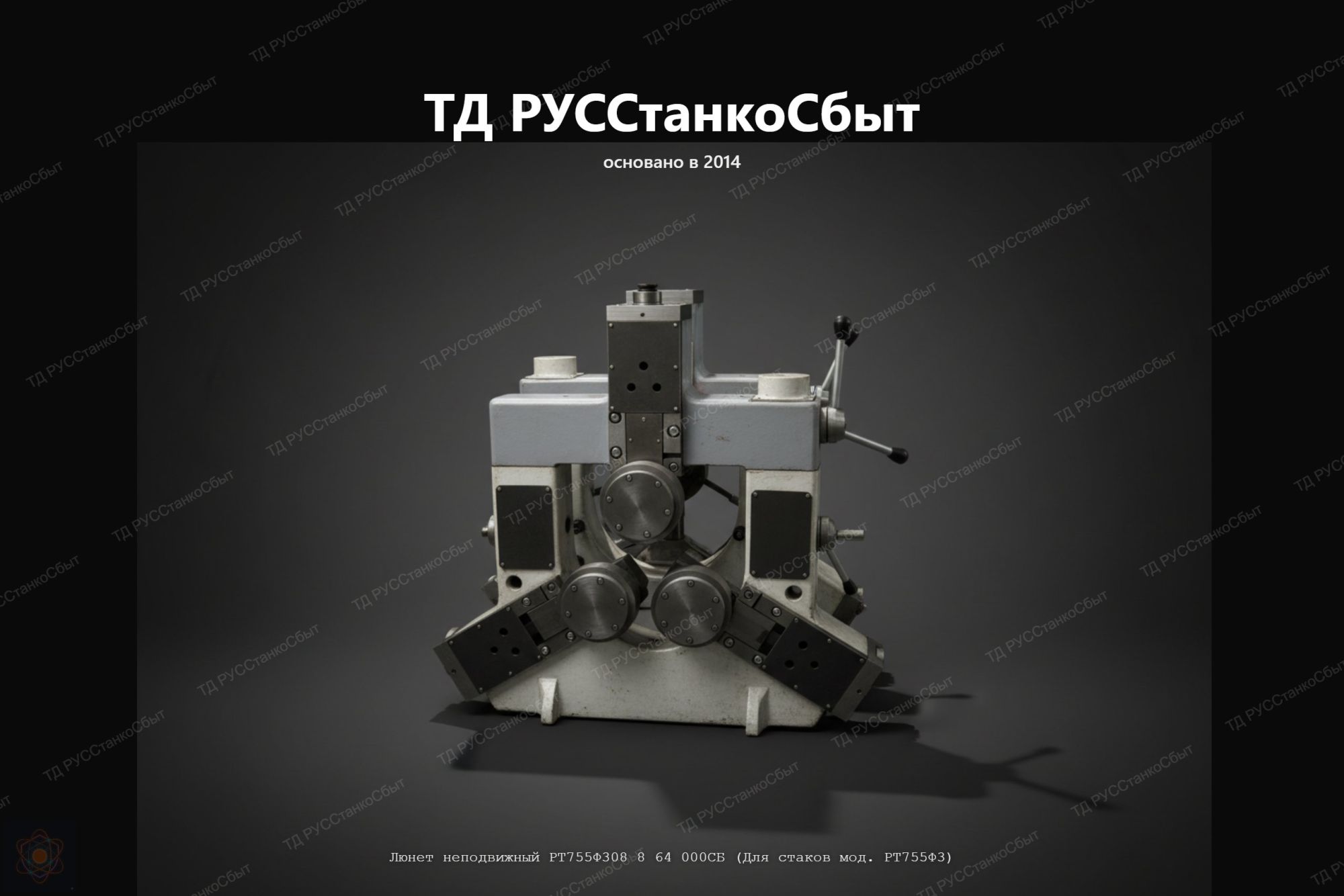

Люнеты применяются для поддержки нежёстких заготовок — длинных валов, осей, труб и шпинделей — при токарной обработке, чтобы предотвратить прогиб под действием сил резания. Неподвижный (закрытый) люнет закрепляется на станине станка; подвижный (следящий) — перемещается вместе с суппортом и поддерживает заготовку непосредственно в зоне резания.
Типоразмерный ряд изготовляемых люнетов:
— неподвижные открытые и закрытые с диапазоном диаметра устанавливаемой детали: 20–160 мм, 20–350 мм, 40–215 мм, 70–380 мм, 100–500 мм, 200–410 мм, 300–500 мм и нестандартные — по ТЗ;
— подвижные с диапазоном: 20–120 мм, 40–200 мм — под каретки конкретного станка.
Исполнение опорных элементов: кулачки бронзовые (антифрикционные) или ролики на подшипниках качения (для повышенных скоростей). Регулировка положения кулачков/роликов — винтовая с фиксацией. Корпус — чугун СЧ20 или сталь 45; крепление к станине — через паз типа «ласточкин хвост» или болтовое фланцевое.
Применяемость: токарно-винторезные 1М63, 1М63Н, 16К40, 16К20, 1Н65, 1М65, ДИП-300, ДИП-500; специальные РТ117, РТ817, 1А64; тяжёлые токарные с РМЦ от 3 000 до 12 000 мм (1М65, 1Н65, РТ117).
Ролики для люнетов изготавливаются отдельно: материал — сталь ХВГ, ШХ15; твёрдость рабочей поверхности HRC 60–64; диаметр роликов 30–80 мм под стандартные и нестандартные оси.
Для оформления заказа необходимо предоставить чертёж или образец, указать модель станка, диаметр обрабатываемой детали, тип опорных элементов (бронза или ролики), тип крепления к станине. Изготовление — в собственных производственных цехах ТД РУССтанкоСбыт. Поставка — ТД РУССтанкоСбыт.
