Описание
Изготовление всех видов муфт для металлообрабатывающих станков — услуга ТД РУССтанкоСбыт по производству муфт по образцу или чертежу заказчика: единичные детали для ремонта и серийные партии для производственных и сервисных предприятий.
Типы изготавливаемых муфт:

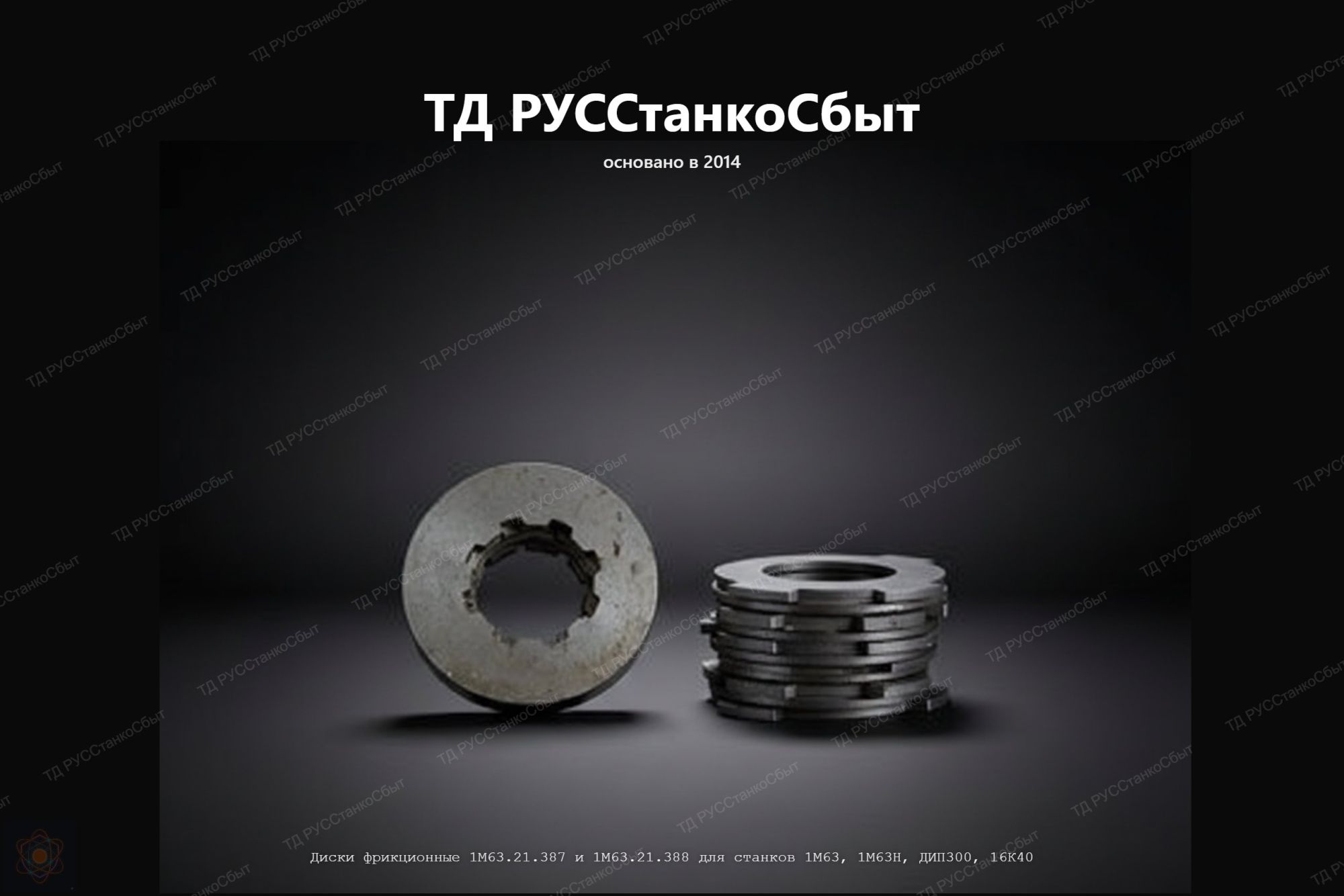

Фрикционные многодисковые муфты — для коробок скоростей и коробок подач токарных станков. Обеспечивают плавное включение и выключение главного привода без останова шпинделя. Диски изготавливаются из стали 65Г (ведущие) и бронзы БрОФ (ведомые); твёрдость стальных дисков HRC 40–45. Применяются в станках 1М63, 1М63Н, 1Н65, 16К40, ДИП-300, ДИП-500.

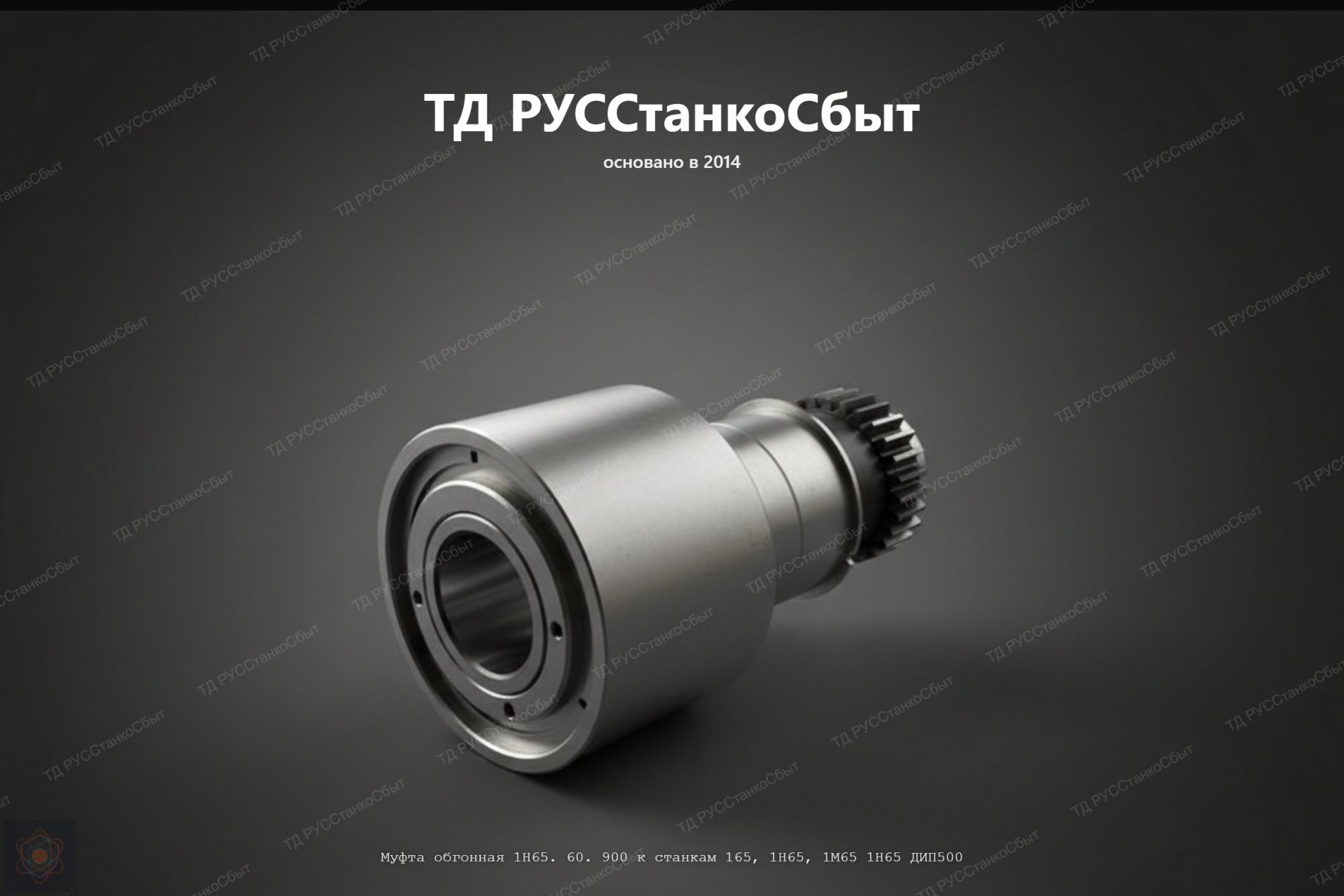

Обгонные (храповые) муфты — для привода быстрых перемещений суппорта. Работают по принципу одностороннего зацепления: передают момент в одном направлении и проворачиваются в обратном. Обеспечивают автоматическое отключение механизма ускоренного хода при включении рабочей подачи. Характерный пример: муфта 1М65.60.900 для станков 1М65, 1Н65 и их модификаций.
Кулачковые (зубчатые) муфты — для жёсткого соединения валов, в т.ч. с возможностью осевого смещения при переключении передач. Применяются в механизмах переключения скоростей и подач.

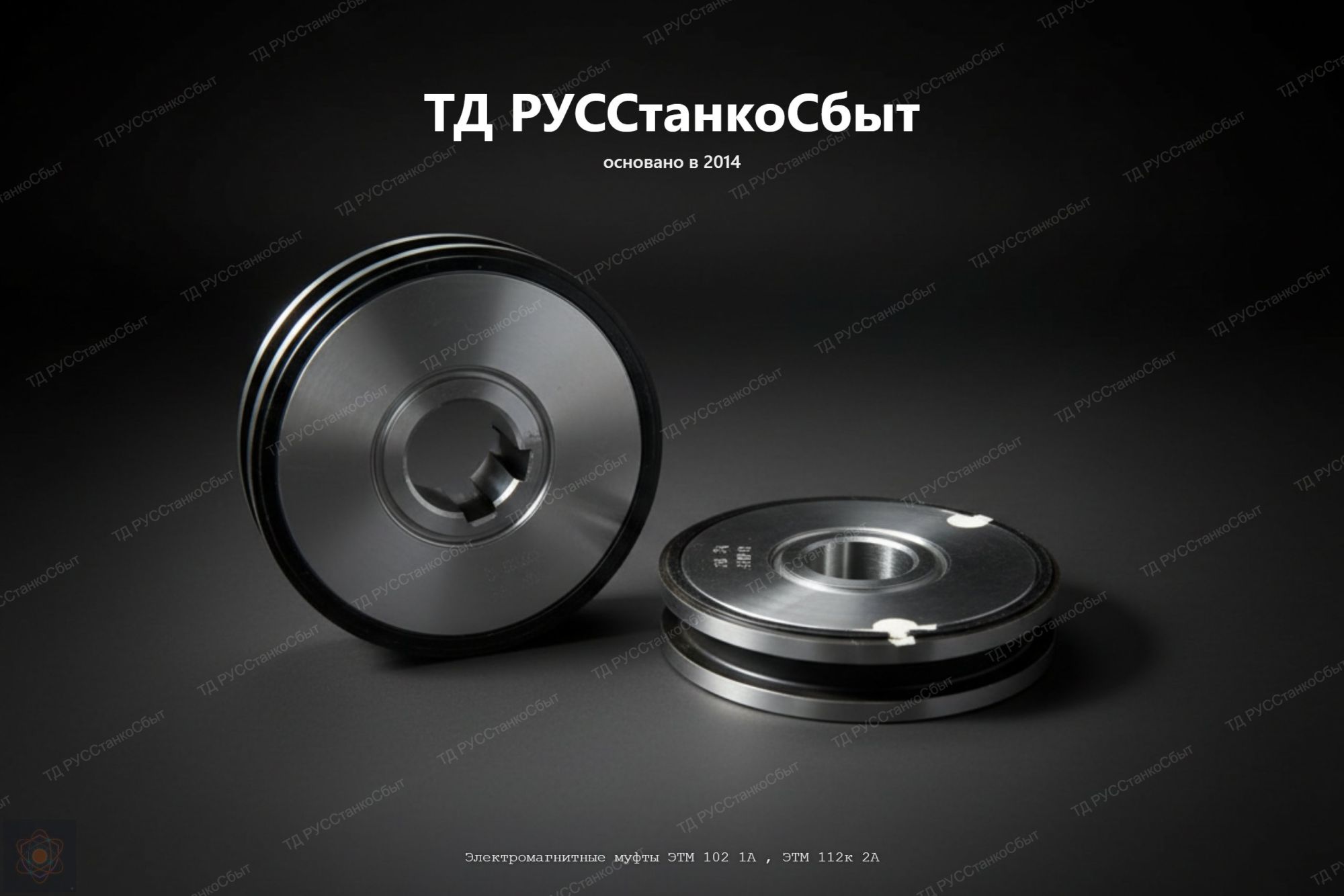

Электромагнитные муфты ЭТМ 102-1А, ЭТМ 112к-2А — для дистанционного включения и торможения приводов подач; устанавливаются в коробки подач и фартуки токарных и специальных станков.
Технические параметры: посадочный диаметр — от 20 до 150 мм; шпоночные и шлицевые соединения — по ГОСТ 23360 и ГОСТ 1139; материал корпуса — сталь 40Х или 45; термообработка — закалка ТВЧ рабочих поверхностей кулачков и торцов дисков.
Применяемость: весь ряд токарно-винторезных станков (1М63, 1Н65, 16К20, 16К40, ДИП-300, ДИП-500, РТ117, РТ817); фрезерные 6Т12, 6Т13, ГФ2171; специальные станки с ЧПУ.
При заказе предоставить чертёж или образец муфты; указать модель станка, узел (коробка скоростей, фартук, привод подачи), посадочный диаметр и тип соединения. Изготовление — в собственных цехах ТД РУССтанкоСбыт. Поставка — ТД РУССтанкоСбыт.
