Запасные части для токарно-винторезных станков 16К20, 16К25, 1К62, 16Р25П, СА630, 1А660, 16Б16
Назначение и применение
Запасные части для токарно-винторезных станков среднего класса: 16К20, 16К25, 1К62, 16Р25П, СА630, 1А660, 16Б16 и их модификаций. Перечисленные модели предназначены для токарной обработки деталей в центрах и патроне: наружное и внутреннее точение, растачивание, подрезка торцев, нарезание метрических, дюймовых, модульных и питчевых резьб, обработка конических поверхностей. Станки данной группы являются одними из наиболее распространённых в машиностроении, приборостроении, ремонтных и инструментальных цехах промышленных предприятий.

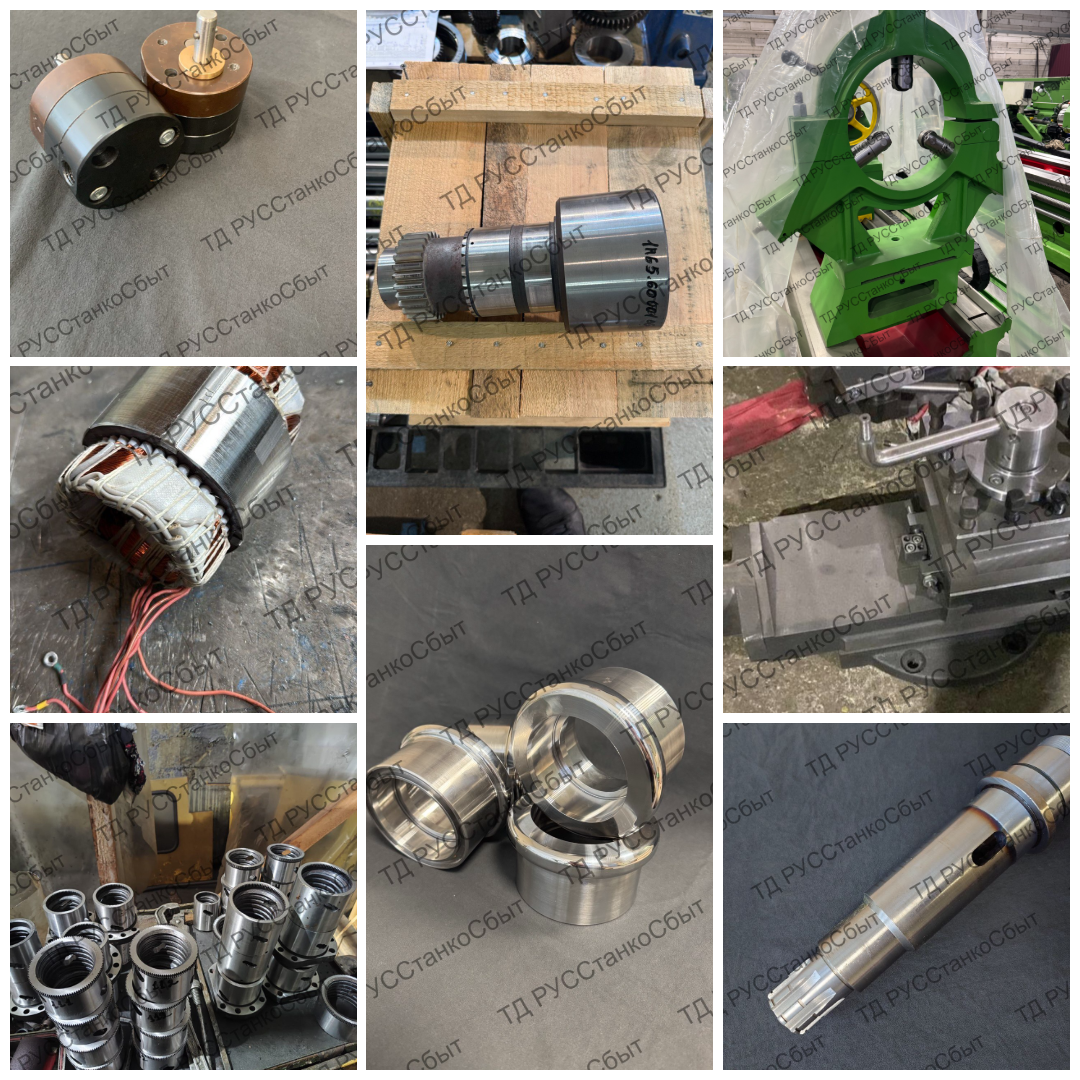

Номенклатура поставляемых запасных частей
Зубчатые передачи:
— Шестерни и зубчатые колёса — цилиндрические прямозубые и косозубые коробок скоростей, коробок подач, фартуков и гитары сменных колёс. Изготавливаются из легированных сталей (40Х, 20ХН3А, 18ХГТ) с термообработкой и шлифовкой зубьев по кинематической схеме станка. Подбор по модулю, числу зубьев, ширине венца и каталожному номеру
— Блоки шестерён — двух- и трёхвенцовые скользящие блоки на шлицевых валах коробки скоростей и коробки подач (характерны для 16К20, 1К62). Обеспечивают переключение ступеней скоростей и подач рукоятками управления
Валы и оси:
— Валы шлицевые — приводные валы коробки скоростей, коробки подач и фартука. Шлицы эвольвентные или прямобочные, количество и размер — по кинематической схеме станка
— Валы переключения — валы механизмов управления переключением скоростей и подач с вилками и кулачками. Изготавливаются из конструкционных или легированных сталей
— Вилки переключения — вилки переключения блоков шестерён и муфт в коробке скоростей, коробке подач и фартуке. Материал — сталь или специальный чугун. Изнашиваются по рабочей поверхности паза; при износе вызывают самопроизвольное выключение скоростей и подач
Механизмы подач и ходовые элементы:
— Ходовые винты — трапецеидальные ходовые винты суппорта, задней бабки, поперечных и продольных салазок. Материал — легированная сталь с термообработкой. Подбор по диаметру, шагу и длине резьбы
— Маточные гайки ходового винта — бронзовые разъёмные гайки фартука, сопрягаемые с ходовым винтом при включении механической продольной подачи. При износе появляется осевой люфт и нестабильность подачи; рекомендуется замена совместно с ходовым валом
Муфты:
— Обгонные муфты — муфты свободного хода механизма быстрых перемещений суппорта (16К20, 1К62, 16Р25П). Обеспечивают включение ускоренного хода без отключения рабочей подачи. Изнашиваются по роликам и обоймам
— Электромагнитные муфты — муфты включения ускоренного перемещения и торможения (в модификациях с электромагнитными муфтами — 16К20, СА630). Подбор по модели станка и диаметру фланца
— Муфты кулачковые и фрикционные — механизмов реверса подач и главного движения
Корпусные детали:
— Корпусные изделия — корпуса шпиндельных бабок, задних бабок, коробок подач, фартуков, суппортных групп. Изготавливаются из серого чугуна СЧ20, СЧ25. Обработка базовых поверхностей — по чертежу с соблюдением допусков на расположение отверстий под шпиндель и валы
Прочие комплектующие:
— Подшипники качения (шариковые, роликовые, упорные) — шпиндельные узлы и опоры валов — Втулки направляющие, опорные, переходные — Гайки регулировочные и специальные
Совместимость
Запасные части также поставляются для модификаций: 16К20Ф3, 16К20Т1, 16К20П, 16К25, 16Б16А, 16Б16П, СА630С30Ф3, 1А660Ф3 и аналогичных станков.
Подбор и поставка
Подбор осуществляется по модели станка, каталожному номеру детали, позиции на кинематической схеме или по образцу изношенной детали. Изготовление — по чертежу заказчика или паспорту оборудования. Поставка — ТД РУССтанкоСбыт.
Подобрать конкретную запчасть вы можете у нас на сайте в разделе Каталог ТД РУССтанкоСбыт.
