О товаре
Якорь газопесочный ЯГП-73-114-200 (ЯГ-73.002) предназначен для очистки нефти, засасываемой скважинным штанговым насосом из нефтяного пласта, препятствуя попаданию в насос песка и других механических примесей при его эксплуатации. Якорь ЯГ-73.002 своей внутренней конической резьбой крепится на колонне системы НКТ.

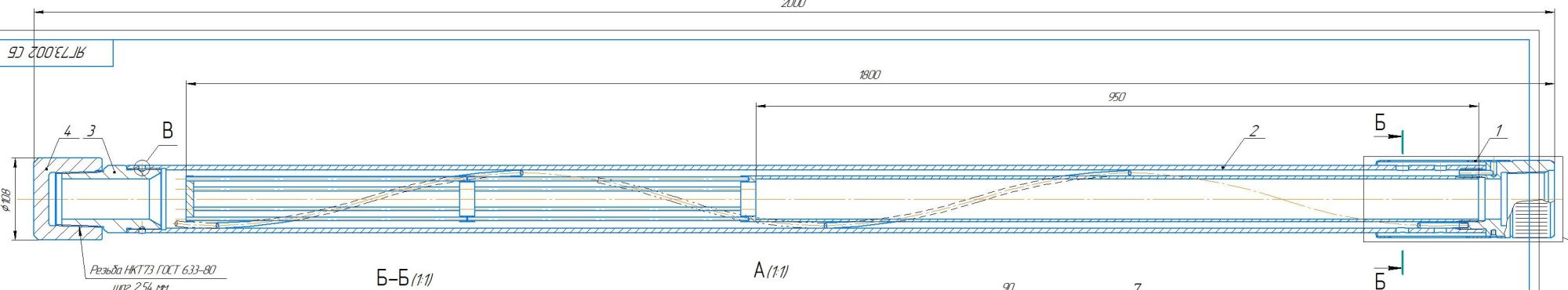

Якорь газопесочный ЯГ-73.002 состоит из корпуса, муфты, сетки, гильзы, щелевого фильтра, башмака, пробки, шнекового сепаратора. На конце корпуса имеется резьба, на которую навинчена муфта. На среднюю часть корпуса установлена сетка из нержавеющей стали. На муфту установлена гильза, имеющая на своей поверхности два ряда по шесть отверстий Ø16мм с общей площадью проходного сечения 24см². На муфту установлен также щелевой фильтр, при-крывающий отверстия на гильзе и обеспечивающий грубую фильтрацию.
Характеристики:
- присоединительная резьба к трубам…резьба гладких труб НКТ 73 ГОСТ 633-80 шаг 2,54 мм;
- фильтрующий элемент …сетка 1-040-025-130 12Х18Н9Т ГОСТ 3826-82
- способ фильтрации…инерционно-гравитационный с механической очисткой;
- диаметр эксплуатационной колонны 114, 146, 168;
- габаритные размеры: длина 1475 мм, диаметр Ø108 мм. Масса 31,3 кг;
- рабочий диапазон пропускной способности до 300м3/сут.
Материал основных частей:
- корпус, муфта, гильза, башмак - сталь 40Х ГОСТ 4543-71;
- шнековый сепаратор - сталь 65Г ГОСТ 14959-79;
- фильтр щелевой - сталь AISI 304 (аналог 08Х18Н10)
- фильтрующий элемент - 12Х18Н9Т ГОСТ 3826-82
