О товаре
Окончательная стоимость зависит от условного диаметра, рабочего давления, материала корпуса, требуемой тонкости фильтрации, материала и конструкции сетчатого элемента, наличия магнитных вставок, типа присоединения, климатического исполнения, количества изделий и условий поставки.

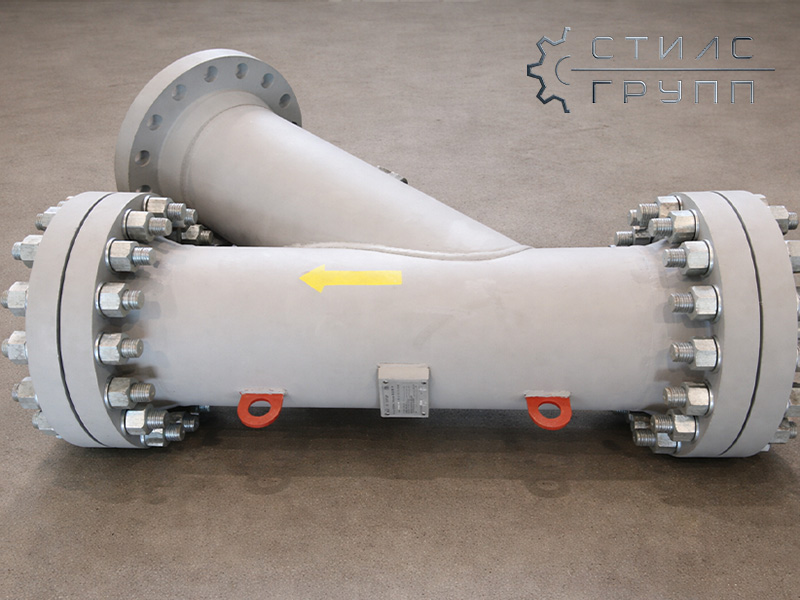

Сетчатые Y-образные фильтры ФС-IX (ФС-У) предназначены для механической очистки жидкостей, газов и пара от твердых загрязнений. Они задерживают окалину, песок, ржавчину, продукты монтажа и ремонта трубопроводов и другие механические частицы, способные повредить насосы, клапаны, регуляторы, измерительные приборы и технологическое оборудование. Возможно изготовление по Т-ММ-11-2003.
Фильтр устанавливается непосредственно в трубопровод. Характерная Y-образная конструкция позволяет разместить сетчатый элемент под углом к направлению основного потока. Загрязнения задерживаются сеткой и накапливаются в фильтрующей полости, после чего элемент извлекается для очистки или замены.
ФС-IX применяются на предприятиях нефтеперерабатывающей, химической, нефтехимической, энергетической и других отраслей промышленности. Они подходят для трубопроводных систем с жидкими, газообразными и паровыми рабочими средами.
Типовая линейка «СтилсГрупп» охватывает условные диаметры DN 50–DN 600. Фильтры рассчитаны на эксплуатационное давление от 1,6 до 4,0 МПа, температуру рабочей среды от −60 до +450 °C и температуру окружающего воздуха от −60 до +70 °C.
Корпус типовых изделий изготавливается из стали 20 или 09Г2С. Фильтрующая сетка выполняется из коррозионностойкой стали 12Х18Н10Т; для стандартного исполнения указан размер ячейки 0,2 мм. По техническому заданию возможно изготовление фильтра с другой степенью очистки.
В номенклатуре представлены основные типоразмеры ФС-IX-50, ФС-IX-80, ФС-IX-100, ФС-IX-150, ФС-IX-200, ФС-IX-250, ФС-IX-300, ФС-IX-350, ФС-IX-400, ФС-IX-500 и ФС-IX-600.
По требованию заказчика фильтры могут комплектоваться магнитами для дополнительного улавливания ферромагнитных частиц. Такие исполнения могут обозначаться как ФМФ — фильтры магнитные фланцевые, а немагнитные фланцевые исполнения — как ФСФ.
Для подбора ФС-IX необходимо указать условный диаметр трубопровода, рабочую среду, расход, давление и температуру, требуемую тонкость фильтрации, материал исполнения, тип присоединения и климатические условия эксплуатации.
