О товаре
Взрывозащищенная нагревательная установка (ВНУ) предназначена для обогрева помещений, шкафов автоматики, управления, измерения и сигнализации, а также других подобных электроустановок, эксплуатируемых в условиях пониженной температуры окружающего воздуха.
Обогреватели серии ВНУ предназначены для использования во взрывоопасных зонах В-1а и В-1г, в которых возможно образование взрывоопасных газовых смесей категорий IIА, IIB или IIC температурного класса Т3-Т4.
Питание осуществляется от сети переменного тока напряжением 220 В с частотой 50 Гц.
Конструкция устройства

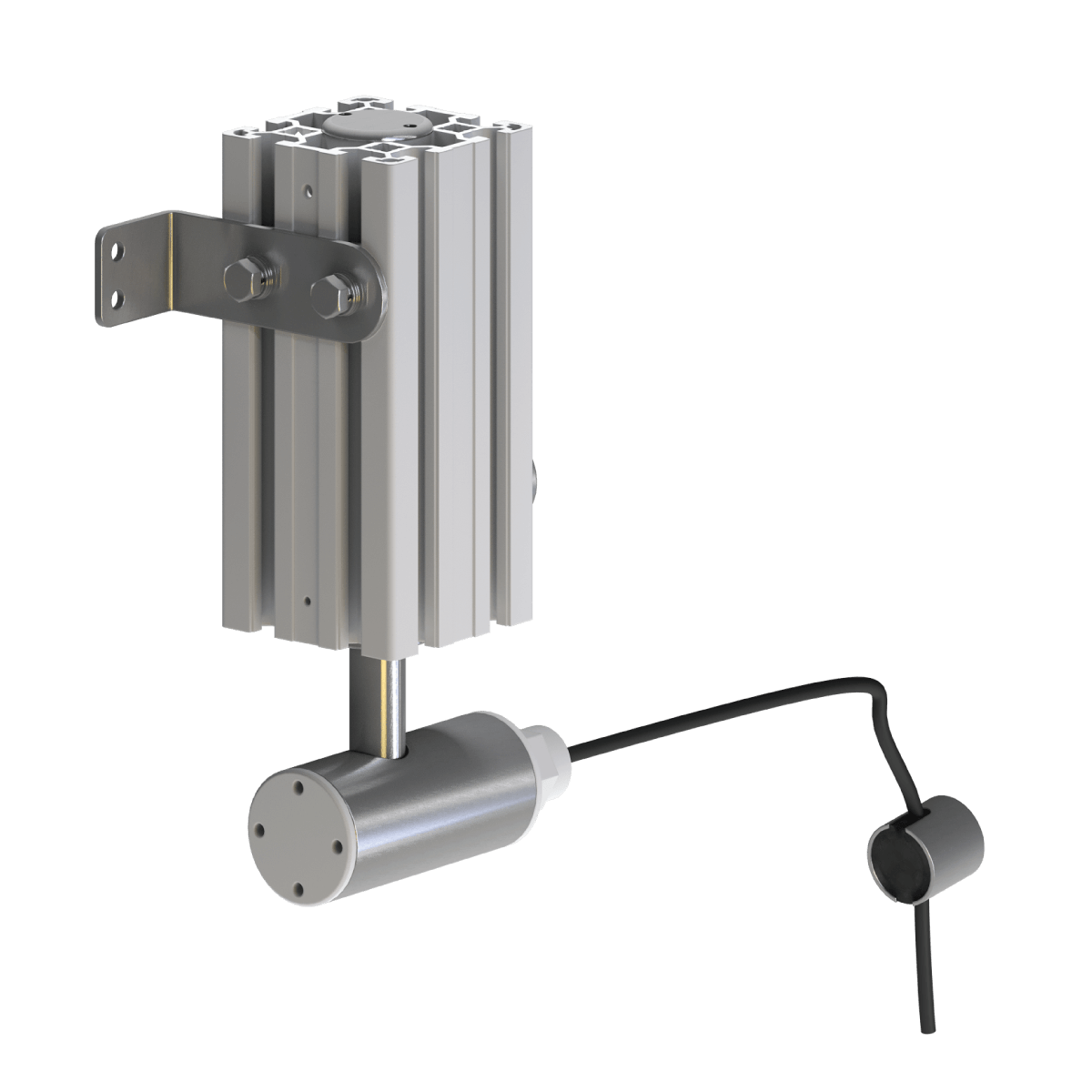

Конструктивно ВНУ выполнена в виде профильного алюминиевого радиатора с расположенным внутри нагревательным элементом и регулирующим температуру нормально замкнутым термостатом (T2), который поддерживает температуру поверхности в заданном диапазоне вне зависимости от температуры внешней среды. Во входящем кабеле вмонтирован нормально замкнутый термостат включения и выключения обогревателя, следящий за температурой окружающего воздуха (T1).
Термостат T2 во ВНУ выпуска до 2023 г имеют внешнюю капиллярную трубку с датчиком температуры на конце, который кладется между ребер радиатора в верхней части ВНУ. ВНУ выпуска после 2023 г. имеют полностью встроенный термостат.
Указания по монтажу
ВНУ размещается на свободном месте так, чтобы ребра радиатора были направлены вертикально, при этом не должно быть препятствий для свободной циркуляции воздуха вокруг. Крепление ВНУ на стенке осуществляется винтами-саморезами, входящими в комплект поставки.
Подключение ВНУ к шине заземления рекомендуется осуществлять с помощью проводника сечением не менее 2,5 мм2. Заземляющий проводник должен иметь по возможности наименьшую длину.
Подключение устройства осуществляется только специально подготовленным квалифицированным персоналом, изучившим настоящее руководство и прошедшим необходимый инструктаж.
Электрический монтаж ВНУ должен выполняться в соответствии со схемой применения.
