ООО «СтилсГрупп» производит всасывающие карманы Рихтера для тягодутьевых машин, дымососов и промышленных вентиляционных систем. Оборудование предназначено для предварительного отделения крупных и средних твердых частиц из воздушных и дымовых газовых потоков перед их поступлением в вентилятор или дымосос.
Карман Рихтера устанавливается во всасывающем тракте тягодутьевой машины и защищает ее рабочее колесо от попадания крупной пыли, окалины и других тяжелых механических примесей. Устройство является элементом газовоздушного тракта и не применяется как самостоятельный аппарат тонкой очистки.
Принцип работы основан преимущественно на гравитационном отделении тяжелых частиц. Загрязненный воздух или дымовой газ поступает во внутреннюю полость кармана, где скорость и направление движения потока изменяются. Наиболее тяжелые частицы выпадают из потока и оседают в нижней части устройства, после чего газ направляется к рабочему колесу тягодутьевой машины.
Такая предварительная очистка позволяет уменьшить попадание крупных абразивных частиц в вентилятор и снизить воздействие загрязнений на рабочие элементы оборудования.
Всасывающие карманы Рихтера применяются совместно с дутьевыми вентиляторами ВДН, промышленными центробежными вентиляторами ВГДН и машинами ВГД. Исторически оборудование широко использовалось на тепловых и атомных электростанциях; сегодня оно также применяется в промышленных тягодутьевых и газовоздушных системах.

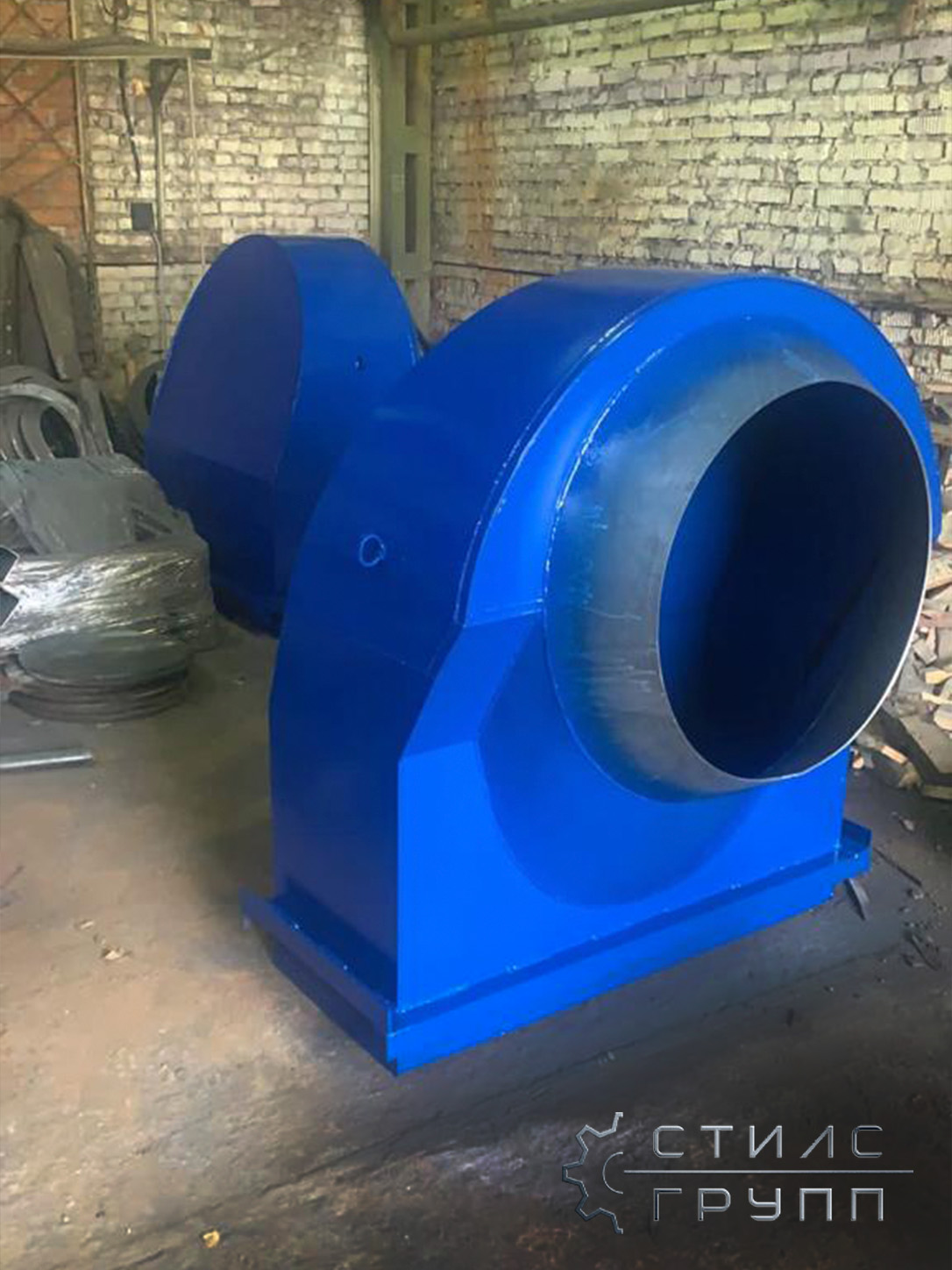

Конструкция кармана включает стальной корпус с ребрами жесткости и присоединительные патрубки. Один патрубок соединяется с тягодутьевой машиной, с противоположной стороны предусматривается вход для поступления дымовых газов или воздуха из газового тракта. Ребра жесткости обеспечивают необходимую прочность крупногабаритной сварной конструкции.
Размеры кармана Рихтера определяются параметрами оборудования, с которым он эксплуатируется. Важными исходными данными являются диаметр или размеры всасывающего патрубка тягодутьевой машины, геометрия существующего газохода и требуемая производительность системы. Диаметр присоединительного патрубка непосредственно влияет на основные габариты изделия.
ООО «СтилсГрупп» производит наклонные и стесненные карманы Рихтера. Стесненные исполнения применяются в том числе при ограниченном пространстве для монтажа. Наклонные карманы используются при непосредственном присоединении к тягодутьевым машинам.
Масса крупногабаритного кармана Рихтера в зависимости от размеров и исполнения может достигать примерно 2,5 т. Конкретные габариты, масса, толщина стенки и конструкция определяются по параметрам тягодутьевой машины и требованиям проекта.
Материал изготовления подбирается с учетом условий эксплуатации, температуры и состава перемещаемой среды, абразивности твердых частиц и требований технической документации. Для участков, подверженных повышенному износу, возможно применение конструктивных решений с увеличенной толщиной металла и дополнительным усилением. На сайте ООО «СтилсГрупп» также указана возможность применения наплавленного металла для получения требуемой толщины отдельных элементов.
Всасывающий карман должен быть согласован по производительности с тягодутьевой машиной и газовоздушным трактом. При неправильном подборе геометрии и проходного сечения возможно увеличение аэродинамического сопротивления и нарушение расчетного режима работы вентилятора.
ООО «СтилсГрупп» изготавливает карманы Рихтера с учетом параметров существующего оборудования и требований проекта. Возможны производство по чертежам заказчика, адаптация присоединительных размеров и разработка конструкции для замены ранее установленного оборудования.
Карманы могут поставляться совместно с промышленными газоходами, воздуховодами, клапанами ПГВУ, компенсаторами и другими элементами газовоздушного тракта.
Для изготовления кармана Рихтера рекомендуется предоставить модель тягодутьевой машины, производительность по газу или воздуху, присоединительные размеры, параметры рабочей среды, температуру, чертеж существующего оборудования или газохода, требования к материалу и условия монтажа.
Стоимость — от 29 900 руб. Цена зависит от габаритов и массы изделия, типа исполнения, материала, толщины металла, присоединительных размеров и требований технического задания.
