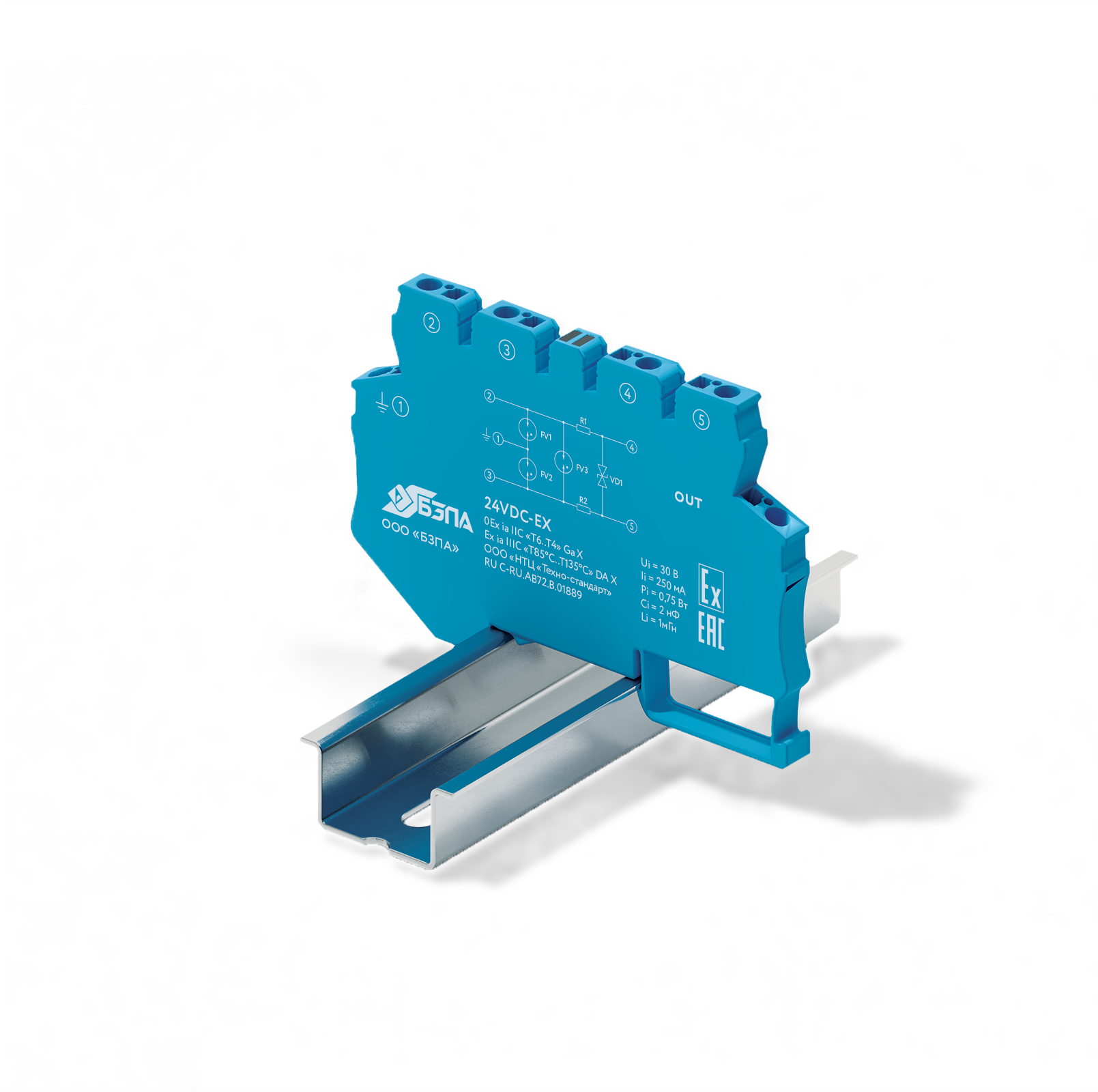

Искробезопасные устройства защиты от импульсного перенапряжения играют важную роль в безопасной работе оборудования и эксплуатации электрических сетей. Имеющие маркировку «Ex» и специальные конструктивные особенности, такие УЗИП предназначены для предотвращения малых искровых разрядов, которые могут привести к пожару или взрыву. Применяются для защиты сетей в нефтяной, газовой и других видах промышленности. Изготавливаются в металлическом или пластиковом корпусе, имеют компактный размер, устанавливаются на DIN-рейку.
Искробезопасные УЗИП встраивается непосредственно в искробезопасные линии, подверженные различным импульсным перенапряжениям, и в момент превышения максимального значения, безопасно отводят избыточную энергию в заземляющую систему.
УЗИП содержит две ступени защиты. Первая выполнена на газонаполненном разряднике, вторая на TVS-диодах с максимальной импульсной рассеиваемой мощностью Робр = 1500 Вт.
Указания по монтажу
Подключение устройства осуществляется только специально подготовленным квалифицированным персоналом.
УЗИП рекомендуется размещать возле защищаемого оборудования. При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника.
Сечение подсоединяемых проводов от 0,5 мм2 до 2,5 мм2 для жестких однопроволочных и гибких многопроволочных жил.
Подключение УЗИП к шине заземления рекомендуется осуществлять с помощью проводника сечением 1,5 - 2,5 мм, либо через заземляющий контакт на DIN-рейку. Заземляющий проводник должен иметь по возможности наименьшую длину.
В случае использования нескольких устройств, расположенных рядом друг с другом, допускается не ставить крышку (арт. 2109900) на каждый УЗИП, а только на последний в ряду, что позволит снизить габаритные размеры.
