ООО «СтилсГрупп» проектирует и производит трубы Вентури ГВПВ, скрубберы и газопромыватели Вентури для мокрой очистки промышленных газов от пыли, аэрозолей и других загрязняющих примесей. Оборудование применяется в системах аспирации и газоочистки предприятий металлургической, химической, энергетической промышленности, производства строительных материалов, переработки минерального сырья и других отраслей.
Труба Вентури ГВПВ представляет собой аппарат мокрой газоочистки, в котором загрязненный газовый поток интенсивно контактирует с орошающей жидкостью. Оборудование также называют скруббером Вентури, газопромывателем Вентури или аппаратом мокрой очистки газов.
Работа аппарата основана на резком увеличении скорости газового потока в сужающейся части трубы. В конфузоре газ ускоряется и поступает в горловину, где при высокой скорости происходит интенсивное дробление орошающей жидкости на мелкие капли. Частицы пыли и аэрозолей сталкиваются с каплями жидкости, смачиваются и укрупняются. Далее газожидкостный поток проходит через диффузор, после чего направляется в каплеуловитель для отделения жидкости и шлама от очищенного газа.
Трубы Вентури ГВПВ предназначены для очистки технологических и аспирационных газов от минеральной, цементной, известковой, гипсовой и металлической пыли, мелкодисперсных твердых частиц, аэрозолей, туманов кислот, водорастворимых загрязняющих компонентов и других примесей. Аппараты применяются при сушке, обжиге, плавке, дроблении, смешивании и транспортировании сырья.

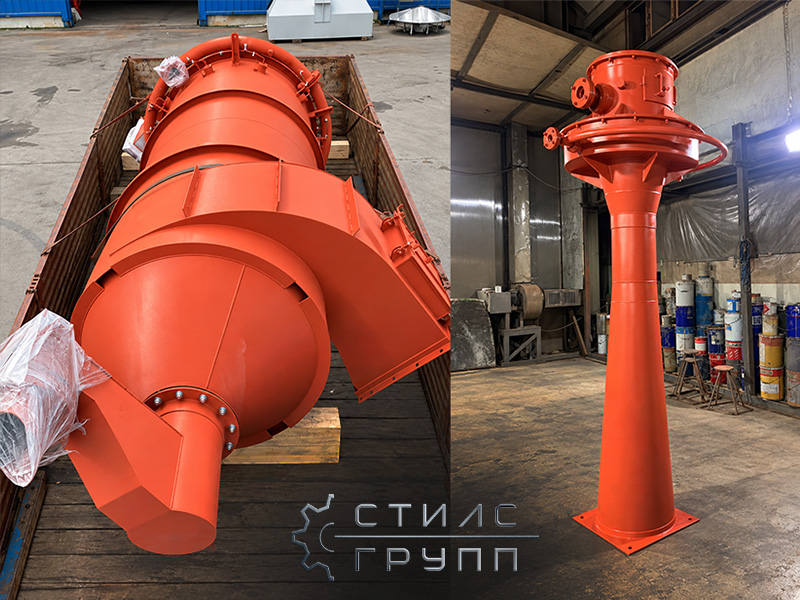

Конструкция трубы Вентури включает конфузор, горловину, диффузор, узел орошения, корпус, входные и выходные патрубки, фланцы и элементы крепления. В зависимости от проекта оборудование может комплектоваться форсунками, каплеуловителем, системой циркуляции орошающей жидкости, насосным оборудованием, газоходами, опорами и площадками обслуживания.
ООО «СтилсГрупп» выпускает типоразмеры ГВПВ-0,006, ГВПВ-0,010, ГВПВ-0,014, ГВПВ-0,019, ГВПВ-0,025, ГВПВ-0,030, ГВПВ-0,045, ГВПВ-0,060, ГВПВ-0,080, ГВПВ-0,100 и ГВПВ-0,140. Для стандартного ряда ориентировочная производительность составляет от 1700 до 84 000 м³/ч.
ГВПВ-0,006 рассчитана ориентировочно на 1700–2500 м³/ч, ГВПВ-0,019 — на 5000–7500 м³/ч, ГВПВ-0,030 — на 8000–12 500 м³/ч. Для высокопроизводительных систем применяются ГВПВ-0,080 с расходом газа 22 000–34 000 м³/ч, ГВПВ-0,100 — 30 000–50 000 м³/ч и ГВПВ-0,140 — 45 000–84 000 м³/ч.
Ориентировочное гидравлическое сопротивление стандартных исполнений составляет от 4000 до 12 000 Па в зависимости от типоразмера и рабочего режима. Давление орошающей жидкости перед форсунками — около 0,2–0,3 МПа. Расход жидкости возрастает с производительностью и составляет примерно от 0,8–1,5 м³/ч для ГВПВ-0,006 до 22–42 м³/ч для ГВПВ-0,140.
Трубы Вентури особенно эффективны в технологических процессах, где требуется улавливание мелкодисперсной пыли и аэрозолей, для которых применение только сухих методов очистки недостаточно. Одновременно аппарат может обеспечивать охлаждение газового потока и контакт газовой среды с абсорбирующей жидкостью.
Оборудование может работать как самостоятельный аппарат мокрой газоочистки или входить в состав комплексной установки вместе с каплеуловителем, дымососом или вентилятором, газоходами, насосной станцией, системой орошения и автоматикой.
Трубы ГВПВ могут изготавливаться из углеродистой или нержавеющей стали. Для коррозионно-активных сред возможно применение коррозионностойких материалов и защитных покрытий. Для потоков с абразивной пылью предусматривается усиление наиболее изнашиваемых участков или их футеровка.
ООО «СтилсГрупп» изготавливает трубы Вентури как типовых, так и индивидуальных размеров. Возможна адаптация конструкции под существующие газоходы, высотные отметки и фланцы, изменение расположения патрубков, подбор материалов и разработка оборудования по техническому заданию или чертежам заказчика.
Для подбора ГВПВ необходимо учитывать расход и температуру газа, давление или разрежение, начальную запыленность, дисперсный состав и свойства пыли, наличие агрессивных компонентов, требуемую степень очистки, параметры орошающей жидкости, допустимое гидравлическое сопротивление и условия размещения оборудования.
ООО «СтилсГрупп» выполняет проектирование и инженерные расчеты, разработку конструкторской документации, изготовление и контроль качества оборудования. На производстве проводится входной контроль материалов, визуально-измерительный и неразрушающий контроль сварных соединений, контроль ОТК и оформление технической документации.
Стоимость — от 79 900 руб. Окончательная цена зависит от типоразмера ГВПВ, производительности, материала и толщины корпуса, параметров орошения, необходимости каплеуловителя, защитного или износостойкого исполнения, комплектации и требований технического задания.
