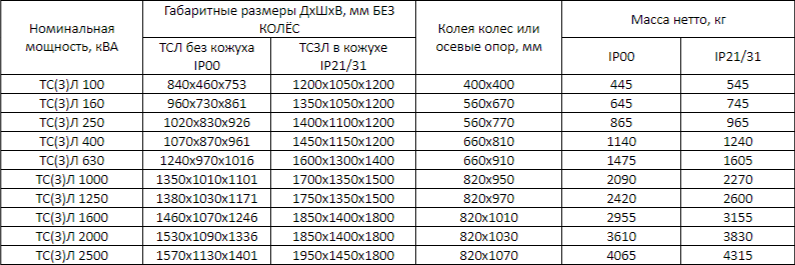

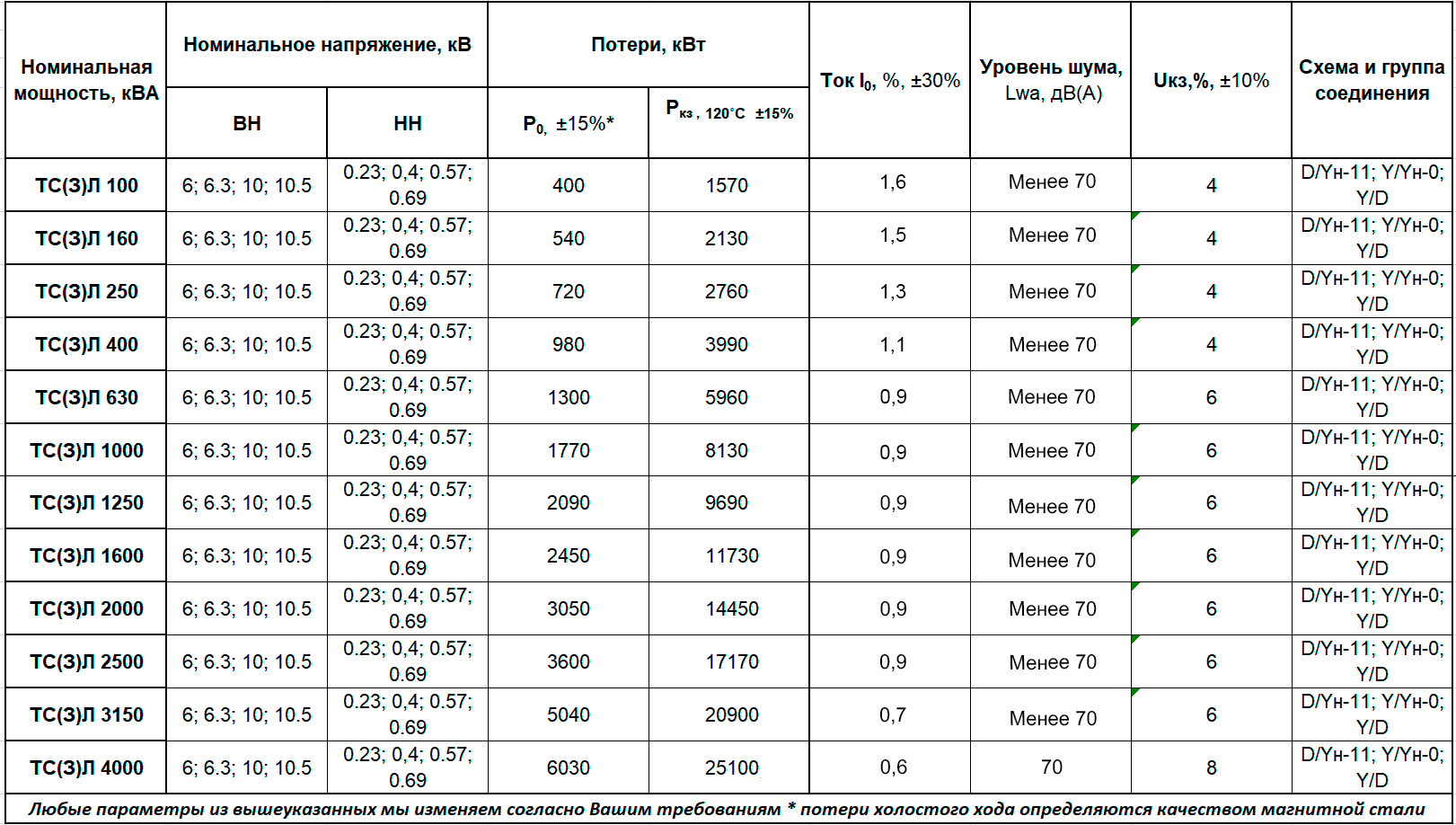

О товаре
Типовая комплектация:
Трансформатор
Транспортные колёса - ролики
Паспорт на трансформатор
Протокол лабораторных испытания сухого трансформатора
Сертификат сейсмостойкости (до 9 баллов)
Сертификат соответствия ГОСТ Р12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность»
Протокол испытаний независимой лаборатории на соответствие товара заявленным характеристикам
Цифровой блок температурного контроля BWDK-S3206D с терморегулятором и датчиком температуры обмоток (3 шт) выполняющий роль шкафа теплового контроля
Вентиляторы
Комплект эксплуатационной документации на блок температурного контроля
Устройство сухих трансформаторов с литой изоляцией:

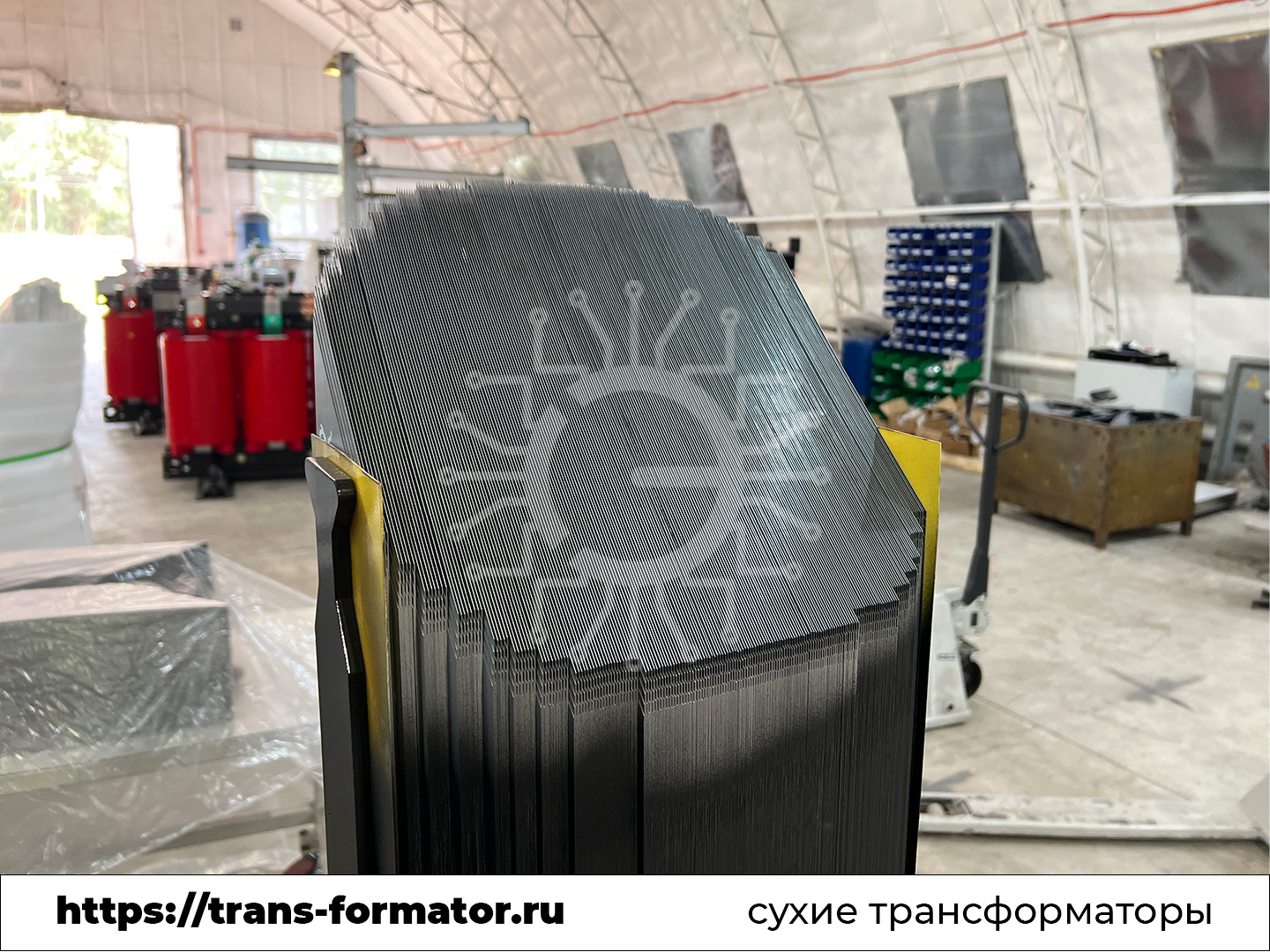

Трансформатор сухой ТСЗЛ конструктивно состоит из закрепленного на остове (раме-основании) стержневого магнитопровода, на который устанавливаются обмотки низкого и высокого напряжения и другие элементы. Магнитопровод трансформатора изготавливается из тонких листов специальной холоднокатанной кремнийорганической стали с междулистовой изоляцией, замыкается сверху ярмом с использованием шихтовки «step-lap» и стягивается прессующими балками.
При изготовлении магнитопроводов трансформатора используется специальное покрытие для предотвращения коррозии. Рама помещается на основание, приспособленное под установку съемных колес-роликов для перемещения трансформатора по полу до места установки (при длительной транспортировке и перевозке колеса снимаются). Основание и балки имеют проушины для перемещения и транспортировки, а также для закрепления трансформатора в месте установки. На балках также предусмотрены конструктивные элементы для подключения заземления, установки КИПиА и других элементов согласно назначению трансформатора: вентиляторов, изоляторов, шинных и кабельных отводов и т.д.
Технологические особенности сухих трансформаторов с литой изоляцией
Технология вакуумного литья позволяет получить изоляцию намоток требуемого качества. Этот вид изоляции успешно применяется в производстве высоковольтного оборудования уже несколько десятилетий. Однако разные производители используют этот метод практически одинаково, но с небольшими отличиями. Например, термины в названии типа: «геафоль», «cast resin», «литье в вакууме», «изоляция из эпоксидной литьевой смолы», «термореактивный компаунд» подразумевают одинаковую по своей сути технологию. Устройство сухих трансформаторов изображено на чертежах, с которыми наш заказчик может ознакомиться.
Качество и надежность сухих трансформаторов ТС(З)Л:
Трансформаторы ТС(З)Л имеют уровень частичных разрядов 5-10 пКл (пикоКулон) - это ключевой показатель надежности литой изоляции. Различные наполнители в смоле служат для уравнивания температурных коэффициентов расширения проводников обмоток и изоляции. А так же увеличивают механическую прочность и стойкость к воздействиям влаги, температуры и других факторов. Даже наличие конденсата или агрессивных взвесей в воздухе (соли, газы, пыль) не влияет на работоспособность обмоток трансформаторов ТС(З)Л.
Стойкость к динамическим воздействиям (толчки, броски по току, перегрузки) достигается применением, наряду с транспозицией витков, метода армирования намоток стекловолокном. При этом не имеет значения, какой материал применяется при изготовлении трансформаторов ТС(З)Л: все намотки имеют изоляцию с нагревостойкостью до 155˚С, то есть класс изоляции F в общепринятой терминологии. Обмотки имеют вентиляционные каналы, рассчитанные согласно предполагаемым режимам эксплуатации, что позволяет эффективно отводить из обмоток возникающее при работе тепло.
Универсальный изоляционный компаунд позволяет производить трансформаторы с обмотками изоляции класса Н(180˚С) в том же габарите и в том же конструктиве, как и трансформаторы с обмотками класса F(155˚С).
Защита трансформаторного оборудования, предусмотренная производителем основана на использовании современного электротехнического оборудования. Для подавления гармоник тока и напряжения в электрических сетях с нагрузками, имеющими нелинейные характеристики, используются фильтры динамической компенсации и фильтры тонкой нейтрали. А именно: частотно-регулируемые провода, тиристорные преобразователи, мощные выпрямители, источники бесперебойного питания (ИБП/UPS), выпрямители, диодные мосты и энергосберегающие лампы.
Комплектация трансформатора сухого ТСЗЛ:
Каждый трансформатор ТСЗЛ снабжен установленным и подключенным цифровым блоком температурного контроля ТР-100 и датчиками Pt-100 обмоток и магнитопровода, транспортными колесами-роликами. В комплект трансформатора входят сопутствующие комплектующие, паспорт, комплект эксплуатационной документации.
Оборудование поставляется в стандартной деревянной упаковке, что позволяет Вам исключить риск случайного повреждения при транспортировке. По Вашему требованию мы сделаем упаковку для длительного хранения под открытым небом.
Опциональная (индивидуальная) комплектация:
Вы можем заказать трансформаторы по вашим спецификациям и чертежам. Трансформаторы могут быть изготовлены на заказ в соответствии со спецификациями и чертежами заказчика.
В зависимости от мощности и назначения трансформаторов ТСЗЛ, обмотки могут быть изготовлены из медных или алюминиевых проводников: применяется фольга или профилированный провод в зависимости от мощности и назначения.
