Характеристики трансформатора сухого типа с литой изоляцией 2500 квА:
- • Производитель: ЭТК ЭЛЕКТРОНМАШ
- • Тип: ТСЛ (трехфазный, сухого типа с литой изоляцией)
- • Концепция конструкции: Стержневой
- • Номинальная мощность: 2500
- • Номинальное напряжение на стороне ВН, кВ: 6
- • Номинальное напряжение на стороне НН, кВ: 0.4
- • Материал обмотки: Алюминий
- • Напряжение короткого замыкания Uкз%: 6
- • Частота питающей сети, Гц: 50
- • Степень защиты кожуха (корпус): IP31
- • Переключение без возбуждения (ПБВ), %: ±2×2,5
- • Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)
- • Уровень шума дB (A): Менее 70
- • Охлаждение: Естественное
- • Высота установки над уровнем моря, м: До 1000
- • Потери холостого хода ± 15%вт, 3600
- • Потери короткого замыкания 75°C ± 15%, Вт: 17170
- • Габариты трансформатора, мм: 1570*1130*1401
- • Колея колес (или опор), мм: 820*1070
- • Вес трансформатора без кожуха, кг: 4065
- Климатическое исполнение: УЗ (УХЛ3) — умеренный климат в закрытых помещениях с вентиляцией
- Тип вывода ВН и НН: Шина, либо Кабель
- Расположение выводов ВН: по согласованию с заказчиком
- Расположение выводов НН: по согласованию с заказчиком
- Материал выводов НН: алюминий, либо медь
- Габариты трансформатора в кожухе, мм: 1950×1450×1800
- Вес трансформатора в кожухе, кг: 4315
Типовая комплектация трансформаторов
• Вентиляторы 6 шт
• Цифровой блок температурного контроля BWDK-S3206D с терморегулятором и датчиком температуры обмоток (3 шт) выполняющий роль шкафа тепловой защиты
• Трансформатор
• Транспортные колёса — ролики
• Паспорт на трансформатор с отметкой ОТК
• Сертификат сейсмостойкости (до 9 баллов)
• Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность»
• Протокол испытаний независимой лаборатории на соответствие товара заявленным характеристикам
Гарантийные обязательства 60 месяцев с момента передачи товара покупателю.

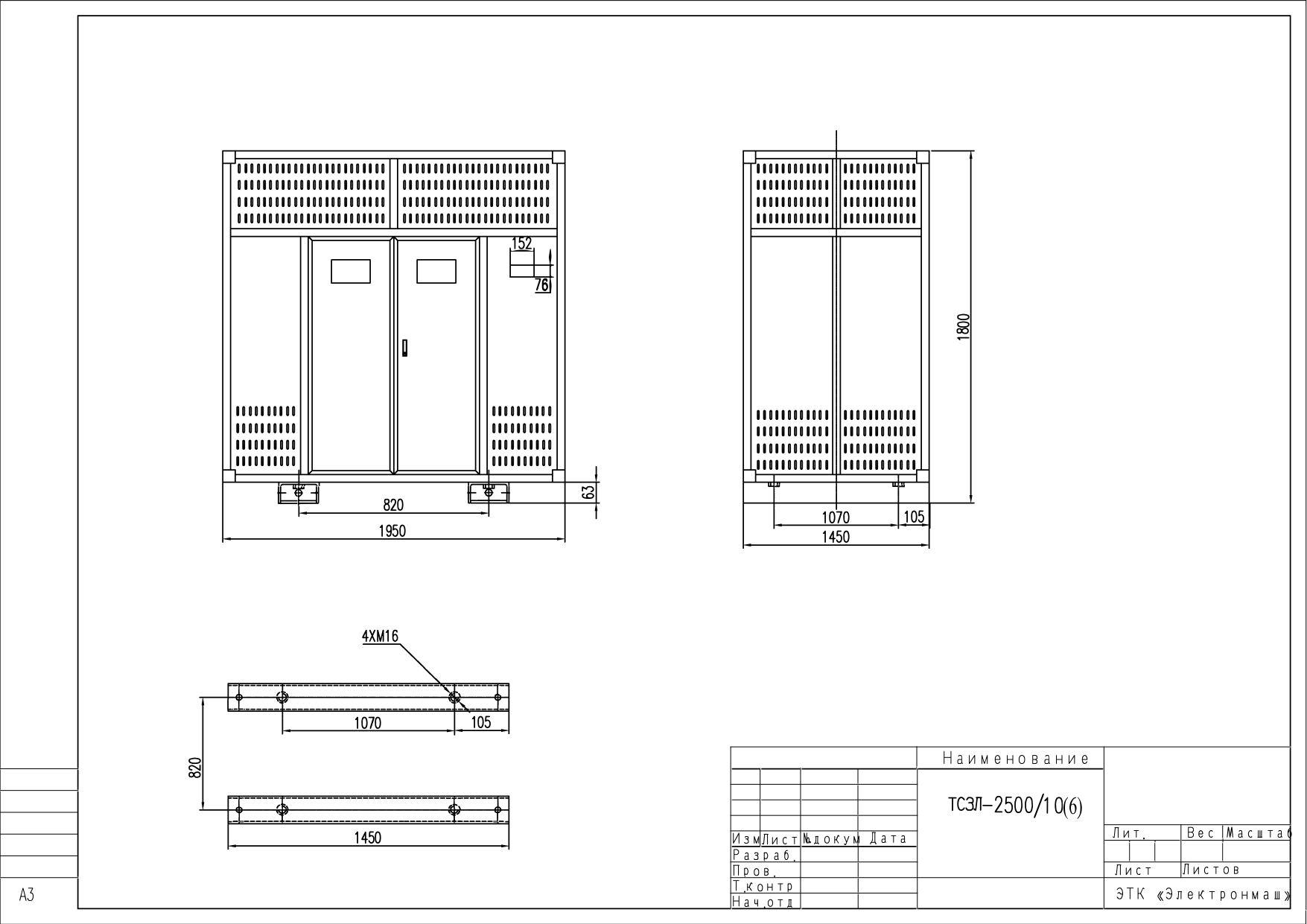

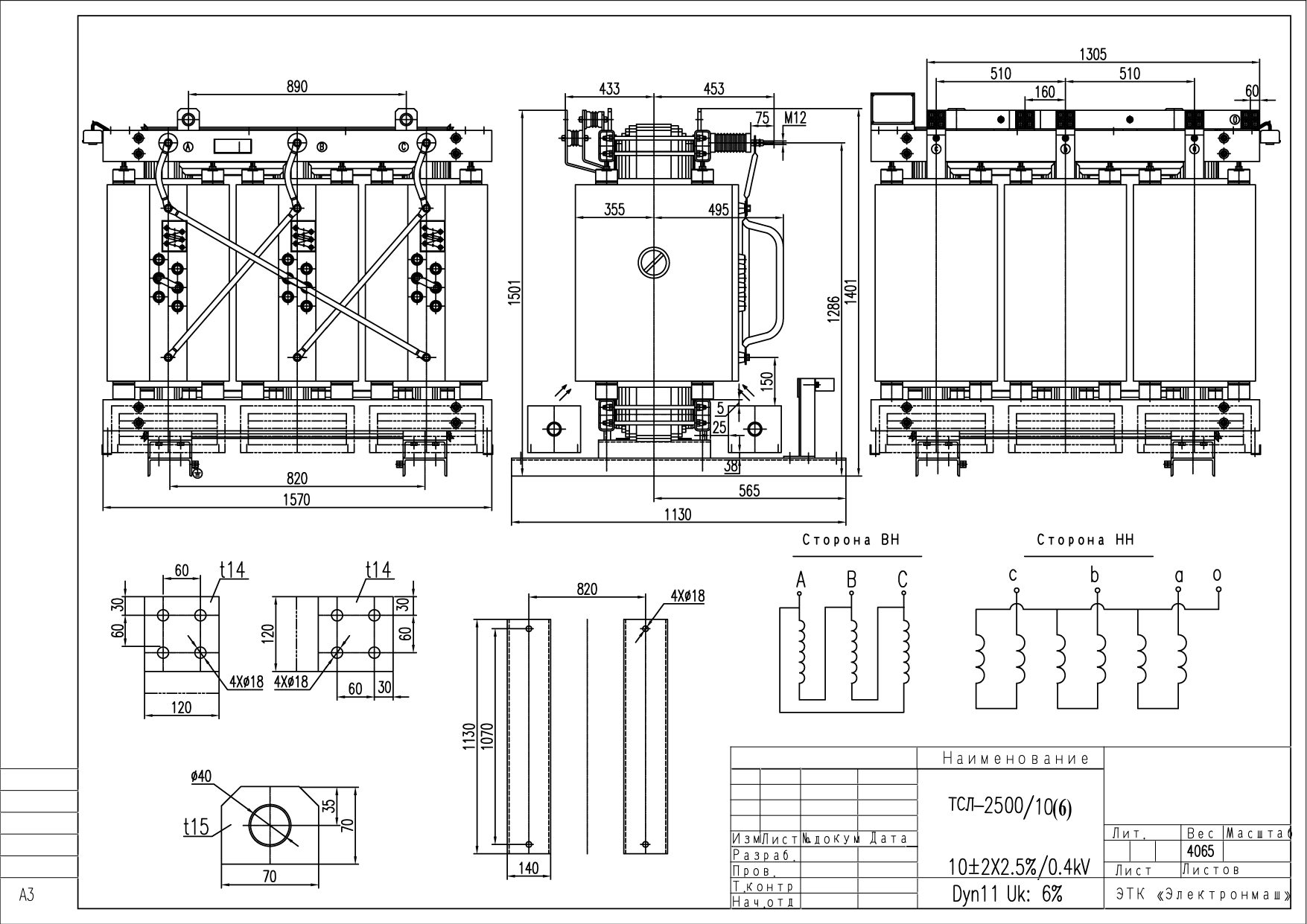

Чертеж сухого трансформатора ТСЗЛ 2500 ква с литой изоляцией прилагается.
Купить сухой трансформатор 2500 ква с литой изоляцией у производителя ЭТК Электронмаш
Уникальность технологий сухого трансформатора и преимущества сухих трансформаторов:
Пожаробезопасность – пожалуй первое преимущество сухих трансформаторов. Намотка трансформатора изолируется эпоксидной смолой, кварцевым порошком и другими наполнителями. Тип изоляции относится к классу F(155ºC).
Сердечник трансформатора (магнитопровод) изготавливается из специальной тонколистовой трансформаторной стали. Магнитопроводы собственного производства изготавливаются из аморфной стали. Этот тип магнитопровода в настоящее время имеет самые низкие в мире потери холостого хода p0. Использование аморфных сплавов также означает, что потери в аморфных трансформаторах в среднем в четыре раза ниже, чем в стандартных трансформаторах с сердечником из холоднокатаной стали. Поэтому затраты на электроэнергию также в четыре раза ниже, когда трансформатор находится под напряжением, даже при отсутствии нагрузки.
К дополнительным преимуществам снижения потерь железа относятся уменьшение шума, издаваемого трансформатором, и снижение температуры нагрева трансформатора.
К преимуществам сухих трансформаторов перед масляными можно отнести низкую «стоимость владения». Иными словами, низкие затраты в период его эксплуатации. Не требуется оплата лабораторных испытаний трансформаторного масла. Нет необходимости затрат на покупку трансформаторного масла и его замену. А во избежание «человеческого фактора» масляные трансформаторы требуют четкого соблюдения регламентных работ, связанных с обслуживанием трансформатора.
Поэтому с точки зрения экономической целесообразности, сухие трансформаторы имеют преимущества. В результате, в процессе эксплуатации, высокая стоимость сухого трансформатора окупает себя.
Область применения сухих трансформаторов и общие характеристики.
Трехфазные сухие трансформаторы из литой смолы используются для понижения напряжения в энергосистемах, системах электроснабжения потребителей и промышленных подстанциях. Данная модель используется в качестве понижающего трансформатора тока.
Может применятся для сборки КТП а так же в качестве трансформатора подстанции где требуется высокий уровень пожарной безопасности.
Сухой трехфазный трансформатор тсзл предназначен для эксплуатации как внутри цеха, так и снаружи - на открытом воздухе. Область применения этой модели - в качестве трансформатора для завода или станков промышленного предприятия, для транспорта, для передачи тока. ГОСТ 14254-2015 на сухие трансформаторы определяет степень защиты, обеспечиваемой оболочками (защитным кожухом). ГОСТ 15150-69 на сухие трансформаторы регламентирует исполнение для различных климатических районов.
В зависимости от условий эксплуатации степень защиты для обычных внутрицеховых подстанций достаточна IP20-IP31. А для наружной эксплуатации трансформатора требуется кожух степенью защиты IP44-IP54 с микроклиматом.
Устройство сухих трансформаторов с литой изоляцией:

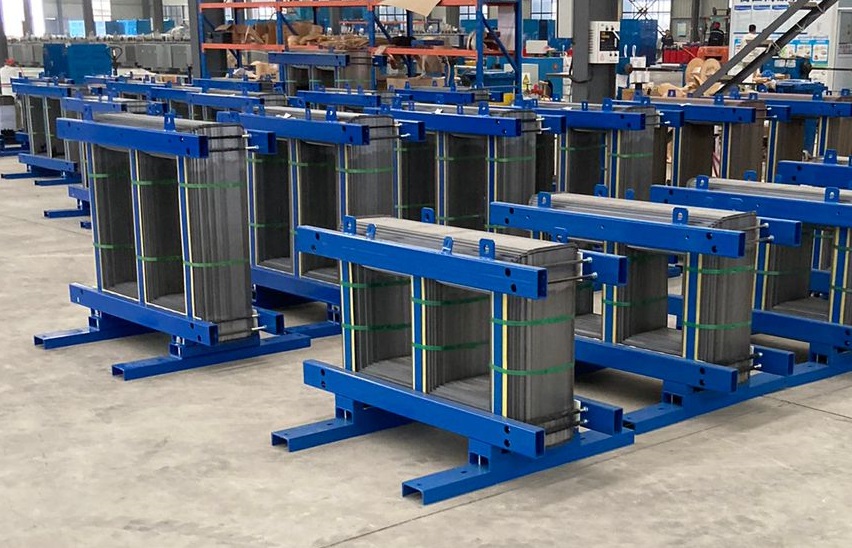

Трансформатор сухой ТСЗЛ конструктивно состоит из закрепленного на остове (раме-основании) стержневого магнитопровода, на который устанавливаются обмотки низкого и высокого напряжения и другие элементы. Магнитопровод трансформатора изготавливается из тонких листов специальной холоднокатанной кремнийорганической стали с междулистовой изоляцией, замыкается сверху ярмом с использованием шихтовки «step-lap» и стягивается прессующими балками.

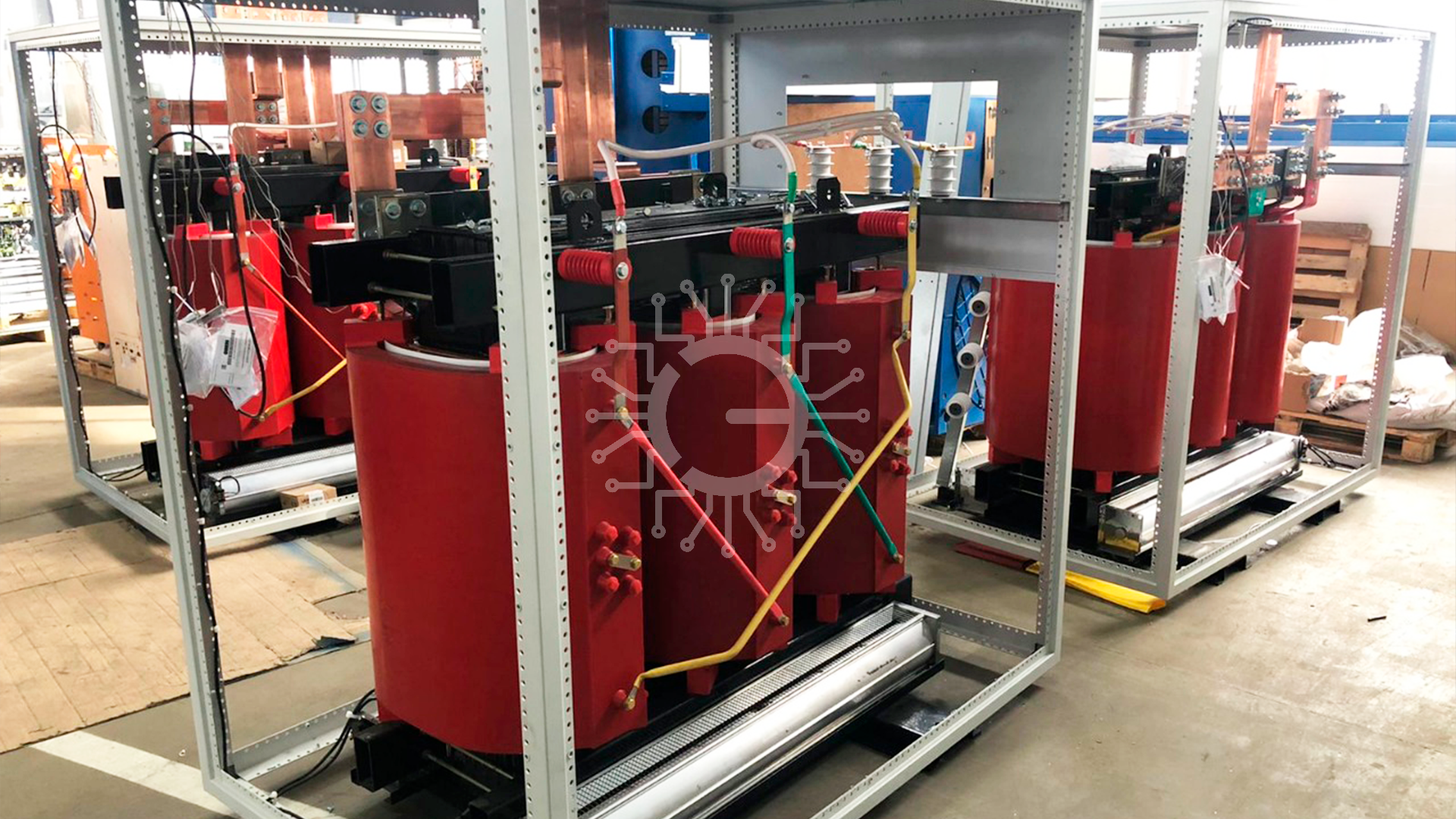

При изготовлении магнитопроводов трансформатора используется специальное покрытие для предотвращения коррозии. Рама помещается на основание, приспособленное под установку съемных колес-роликов для перемещения трансформатора по полу до места установки (при длительной транспортировке и перевозке колеса снимаются). Основание и балки имеют проушины для перемещения и транспортировки, а также для закрепления трансформатора в месте установки. На балках также предусмотрены конструктивные элементы для подключения заземления, установки КИПиА и других элементов согласно назначению трансформатора: вентиляторов, изоляторов, шинных и кабельных отводов и т.д.
Технологические особенности сухих трансформаторов с литой изоляцией

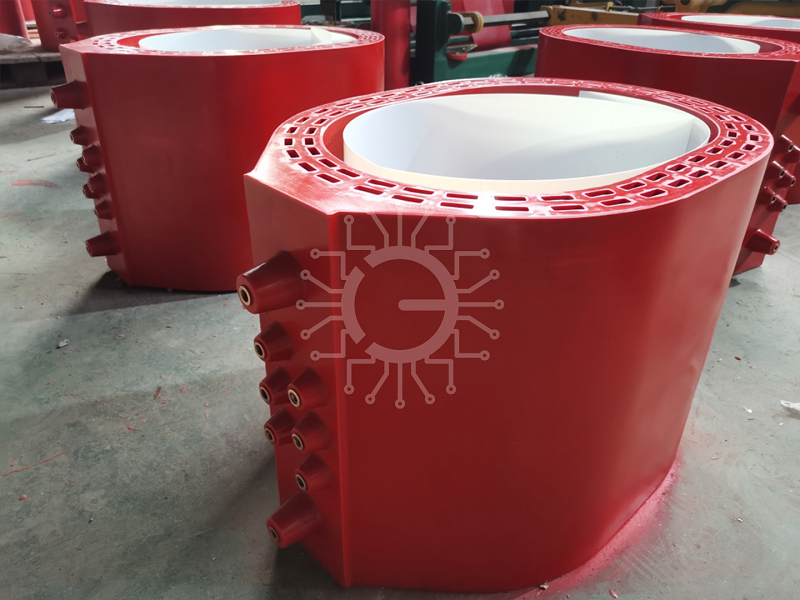

Технология вакуумного литья позволяет получить изоляцию намоток требуемого качества. Этот вид изоляции успешно применяется в производстве высоковольтного оборудования уже несколько десятилетий. Однако разные производители используют этот метод практически одинаково, но с небольшими отличиями. Например, термины в названии типа: «геафоль», «cast resin», «литье в вакууме», «изоляция из эпоксидной литьевой смолы», «термореактивный компаунд» подразумевают одинаковую по своей сути технологию. Устройство сухих трансформаторов изображено на чертежах, с которыми наш заказчик может ознакомиться.
