О товаре
Типовая комплектация:
Трансформатор
Транспортные колёса - ролики
Паспорт на трансформатор
Протокол лабораторных испытания сухого трансформатора
Сертификат сейсмостойкости (до 9 баллов)
Сертификат соответствия ГОСТ Р12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность»
Протокол испытаний независимой лаборатории на соответствие товара заявленным характеристикам
Цифровой блок температурного контроля BWDK-S3206D с терморегулятором и датчиком температуры обмоток (3 шт) выполняющий роль шкафа теплового контроля
Вентиляторы
Комплект эксплуатационной документации на блок температурного контроля
Область применения сухих трансформаторов и общие характеристики.
Трехфазные сухие трансформаторы из литой смолы используются для понижения напряжения в энергосистемах, системах электроснабжения потребителей и промышленных подстанциях. Данная модель используется в качестве понижающего трансформатора тока.
Может применятся для сборки КТП а так же в качестве трансформатора подстанции где требуется высокий уровень пожарной безопасности.
Сухой трехфазный трансформатор тсзл предназначен для эксплуатации как внутри цеха, так и снаружи - на открытом воздухе. Область применения этой модели - в качестве трансформатора для завода или станков промышленного предприятия, для транспорта, для передачи тока. ГОСТ 14254-2015 на сухие трансформаторы определяет степень защиты, обеспечиваемой оболочками (защитным кожухом). ГОСТ 15150-69 на сухие трансформаторы регламентирует исполнение для различных климатических районов.
В зависимости от условий эксплуатации степень защиты для обычных внутрицеховых подстанций достаточна IP20-IP31. А для наружной эксплуатации трансформатора требуется кожух степенью защиты IP44-IP54 с микроклиматом.

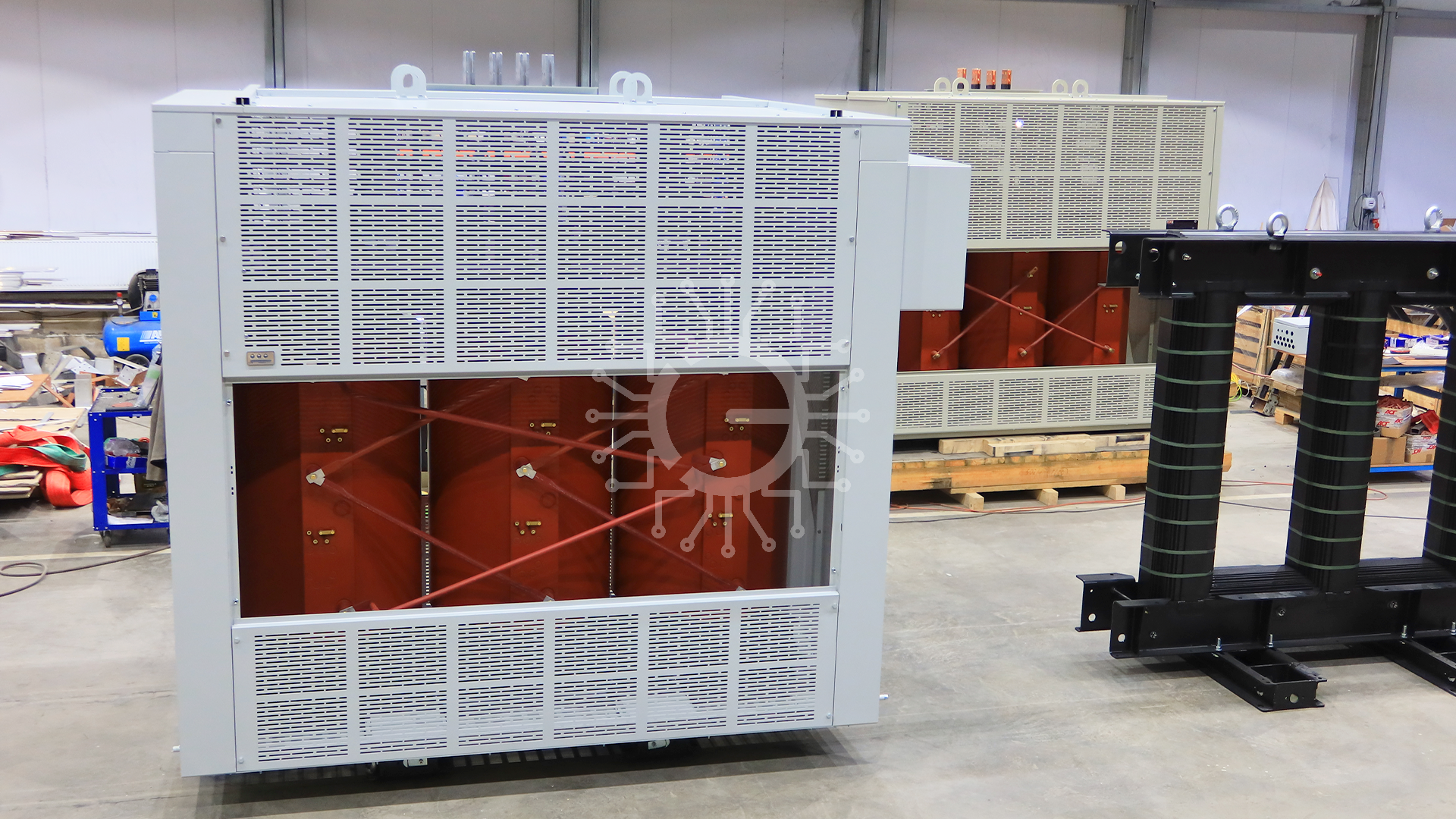

Устройство сухих трансформаторов с литой изоляцией:
Трансформатор сухой ТСЗЛ конструктивно состоит из закрепленного на остове (раме-основании) стержневого магнитопровода, на который устанавливаются обмотки низкого и высокого напряжения и другие элементы. Магнитопровод трансформатора изготавливается из тонких листов специальной холоднокатанной кремнийорганической стали с междулистовой изоляцией, замыкается сверху ярмом с использованием шихтовки «step-lap» и стягивается прессующими балками.
При изготовлении магнитопроводов трансформатора используется специальное покрытие для предотвращения коррозии. Рама помещается на основание, приспособленное под установку съемных колес-роликов для перемещения трансформатора по полу до места установки (при длительной транспортировке и перевозке колеса снимаются). Основание и балки имеют проушины для перемещения и транспортировки, а также для закрепления трансформатора в месте установки. На балках также предусмотрены конструктивные элементы для подключения заземления, установки КИПиА и других элементов согласно назначению трансформатора: вентиляторов, изоляторов, шинных и кабельных отводов и т.д.
Технологические особенности сухих трансформаторов с литой изоляцией
Технология вакуумного литья позволяет получить изоляцию намоток требуемого качества. Этот вид изоляции успешно применяется в производстве высоковольтного оборудования уже несколько десятилетий. Однако разные производители используют этот метод практически одинаково, но с небольшими отличиями. Например, термины в названии типа: «геафоль», «cast resin», «литье в вакууме», «изоляция из эпоксидной литьевой смолы», «термореактивный компаунд» подразумевают одинаковую по своей сути технологию. Устройство сухих трансформаторов изображено на чертежах, с которыми наш заказчик может ознакомиться.
