О товаре
Технические характеристики сухого трансформатора с литой изоляцией ТСЛ/1250/10/0.4/D/Yн-11/IP00/Al
•Тип: ТСЗЛ (трехфазный, сухого типа , защищённый с литой изоляцией)
•Концепция конструкции: Стержневой
•Номинальная мощность, кВа: 1250
•Номинальное напряжение на стороне ВН, кВ: 6
•Номинальное напряжение на стороне НН, кВ: 0.4
•Материал обмотки: Алюминий
•Напряжение короткого замыкания Uкз(%) ± 10%: 6
•Частота питающей сети, Гц: 50
•Степень защиты кожуха (корпус): IP00
•Класс нагревостойкости изоляции: F(155°C)
•Переключение без возбуждения (ПБВ), %: ±2х2,5
•Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)
•Уровень шума дB(A): Менее 70
•Охлаждение: Естественное С(AN)
•Высота установки над уровнем моря, м: До 1000
•Потери холостого хода ± 15%, Вт: 2090
•Потери короткого замыкания 75°C ± 10%, Вт: 9690
•Ток lхх, % ±30%: 0,9
•Габариты трансформатора, мм: 1380*1030*1171
•Колея колес (или опор), мм: 820*970
•Вес трансформатора без кожуха ± 10%, кг: 2420
•Климатическое исполнение: УЗ - умеренный климат в закрытых помещениях с вентиляцией

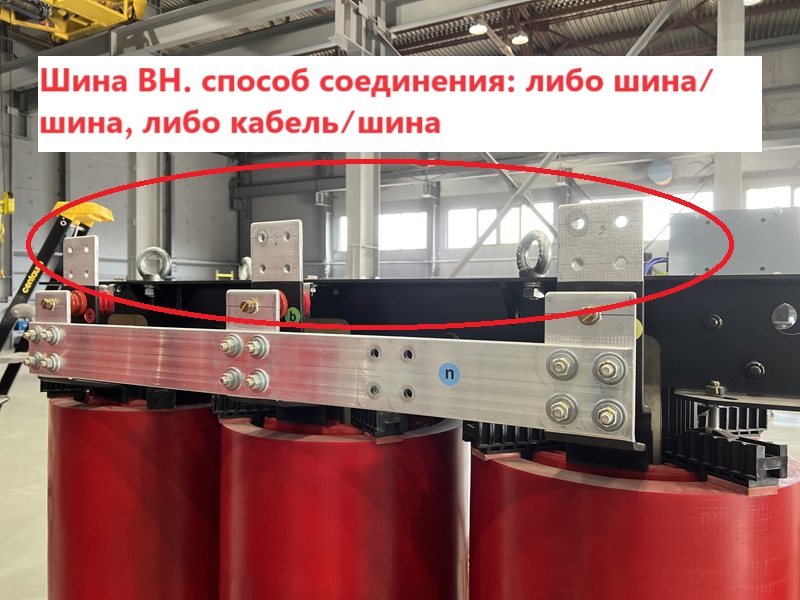

•Тип вывода ВН и НН: Шина, либо Кабель
•Материал выводов НН: алюминий, либо медь
* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.
Типовая комплектация:
•Трансформатор
•Транспортные колёса - ролики
•Паспорт на трансформатор (с заключением ОТК)
•Сертификат сейсмостойкости (до 9 баллов)
•Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность»
•Цифровой блок температурного контроля BWDK-S3206D с терморегулятором и датчиком температуры обмоток (3 шт) выполняющий роль шкафа тепловой защиты
•Вентиляторы 6 шт.
•Комплект эксплуатационной документации на блок температурного контроля
Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.
Чертеж сухого трансформатора 1250 ква дан в описании
Наличие товара уточняйте у менеджера. Срок изготовления трансформаторов на заказ от 14 до 60 календарных дней.
Уникальность технологий сухого трансформатора и преимущества сухих трансформаторов:
Пожаробезопасность – пожалуй первое преимущество сухих трансформаторов. Намотка трансформатора изолируется эпоксидной смолой, кварцевым порошком и другими наполнителями. Тип изоляции относится к классу F(155ºC).

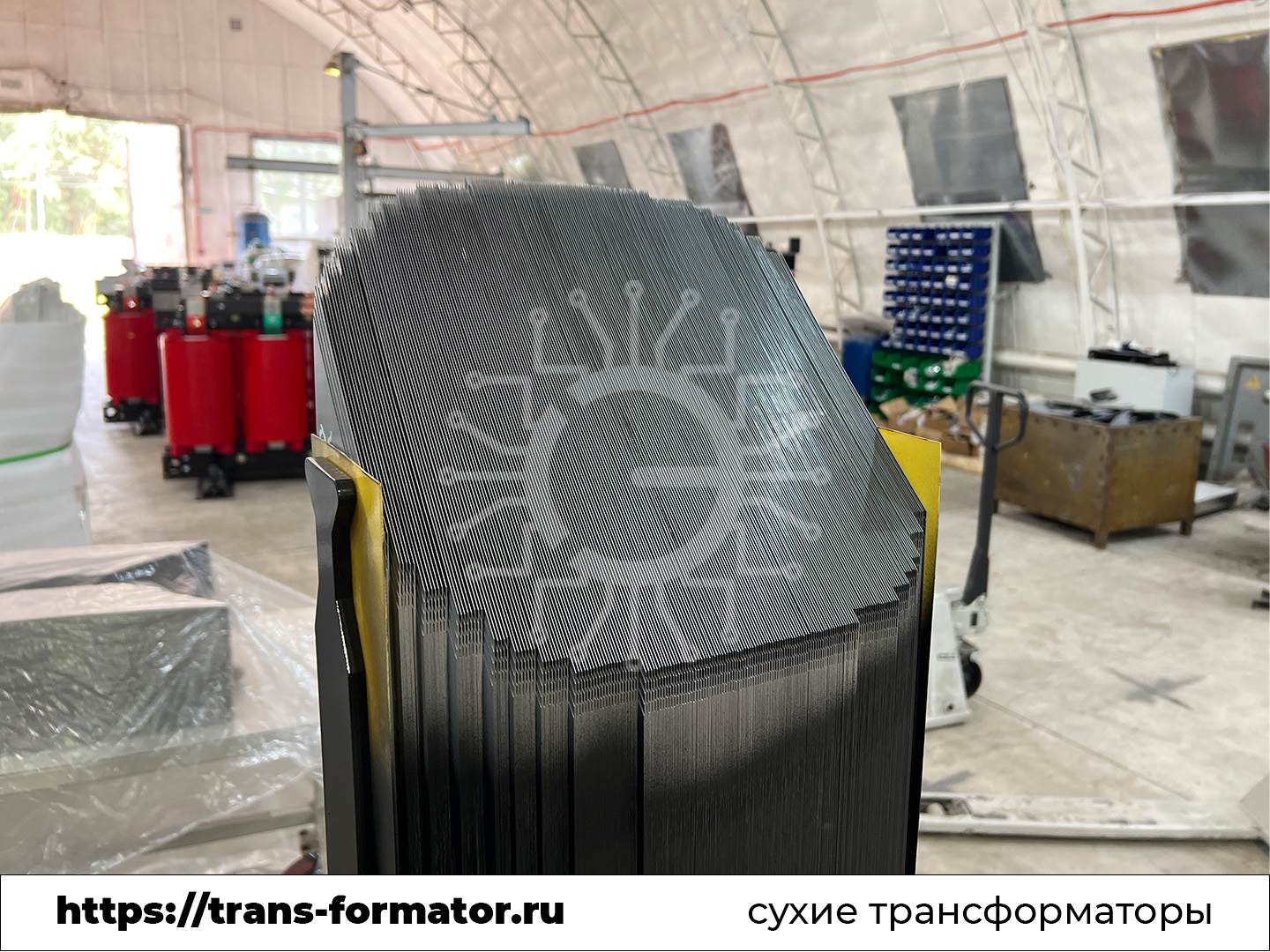

Сердечник трансформатора (магнитопровод) изготавливается из специальной тонколистовой трансформаторной стали. Магнитопроводы собственного производства изготавливаются из аморфной стали. Этот тип магнитопровода в настоящее время имеет самые низкие в мире потери холостого хода p0. Использование аморфных сплавов также означает, что потери в аморфных трансформаторах в среднем в четыре раза ниже, чем в стандартных трансформаторах с сердечником из холоднокатаной стали. Поэтому затраты на электроэнергию также в четыре раза ниже, когда трансформатор находится под напряжением, даже при отсутствии нагрузки.
К дополнительным преимуществам снижения потерь железа относятся уменьшение шума, издаваемого трансформатором, и снижение температуры нагрева трансформатора.
К преимуществам сухих трансформаторов перед масляными можно отнести низкую «стоимость владения». Иными словами, низкие затраты в период его эксплуатации. Не требуется оплата лабораторных испытаний трансформаторного масла. Нет необходимости затрат на покупку трансформаторного масла и его замену. А во избежание «человеческого фактора» масляные трансформаторы требуют четкого соблюдения регламентных работ, связанных с обслуживанием трансформатора.
Поэтому с точки зрения экономической целесообразности, сухие трансформаторы имеют преимущества. В результате, в процессе эксплуатации, высокая стоимость сухого трансформатора окупает себя.
Область применения сухих трансформаторов и общие характеристики.
Трехфазные сухие трансформаторы из литой смолы используются для понижения напряжения в энергосистемах, системах электроснабжения потребителей и промышленных подстанциях. Данная модель используется в качестве понижающего трансформатора тока.
Может применятся для сборки КТП а так же в качестве трансформатора подстанции где требуется высокий уровень пожарной безопасности.
Сухой трехфазный трансформатор тсзл предназначен для эксплуатации как внутри цеха, так и снаружи - на открытом воздухе. Область применения этой модели - в качестве трансформатора для завода или станков промышленного предприятия, для транспорта, для передачи тока. ГОСТ 14254-2015 на сухие трансформаторы определяет степень защиты, обеспечиваемой оболочками (защитным кожухом). ГОСТ 15150-69 на сухие трансформаторы регламентирует исполнение для различных климатических районов.
В зависимости от условий эксплуатации степень защиты для обычных внутрицеховых подстанций достаточна IP20-IP31. А для наружной эксплуатации трансформатора требуется кожух степенью защиты IP44-IP54 с микроклиматом.
Устройство сухих трансформаторов с литой изоляцией:

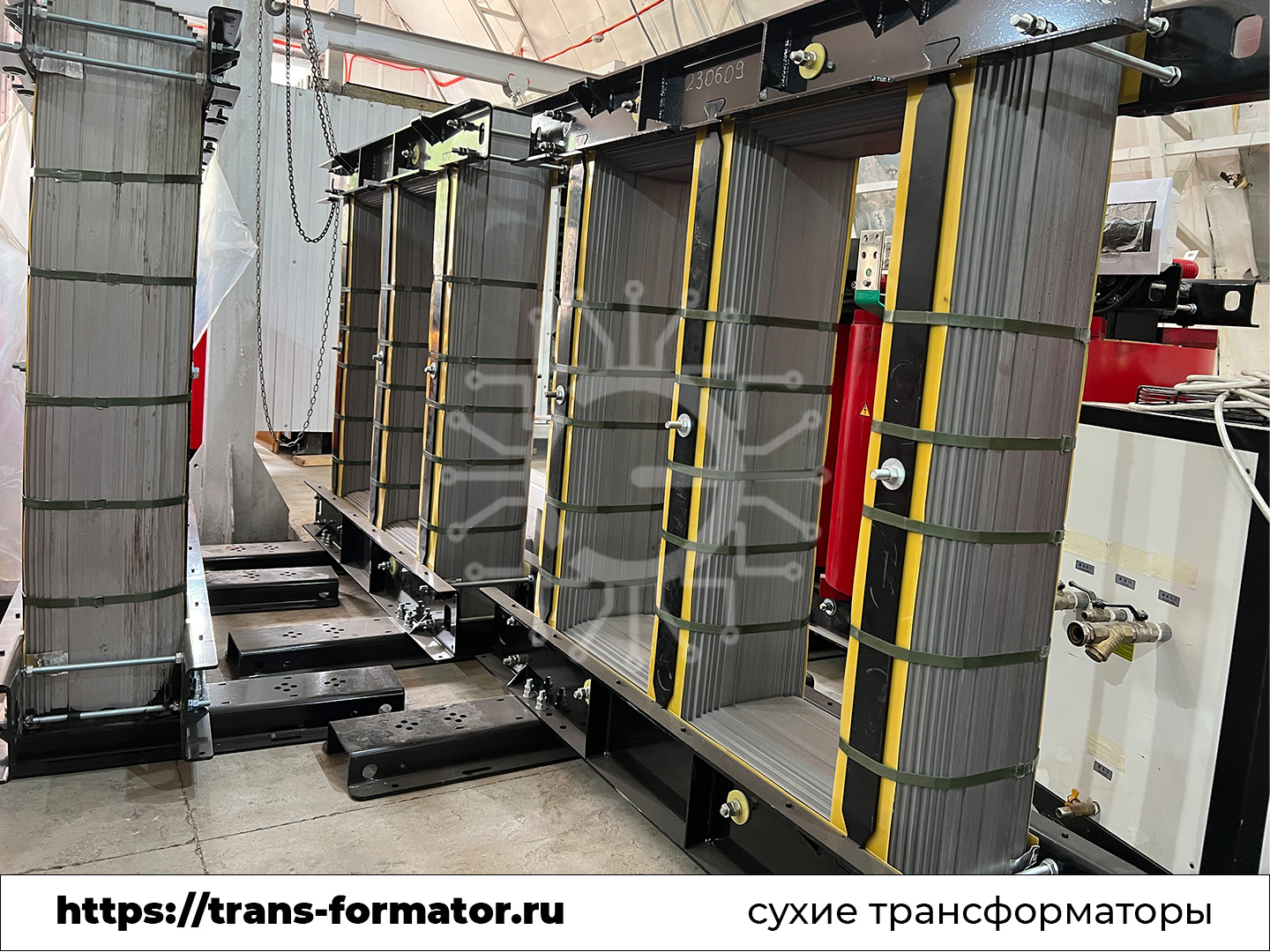

Трансформатор сухой ТСЗЛ конструктивно состоит из закрепленного на остове (раме-основании) стержневого магнитопровода, на который устанавливаются обмотки низкого и высокого напряжения и другие элементы. Магнитопровод трансформатора изготавливается из тонких листов специальной холоднокатанной кремнийорганической стали с междулистовой изоляцией, замыкается сверху ярмом с использованием шихтовки «step-lap» и стягивается прессующими балками.
При изготовлении магнитопроводов трансформатора используется специальное покрытие для предотвращения коррозии. Рама помещается на основание, приспособленное под установку съемных колес-роликов для перемещения трансформатора по полу до места установки (при длительной транспортировке и перевозке колеса снимаются). Основание и балки имеют проушины для перемещения и транспортировки, а также для закрепления трансформатора в месте установки. На балках также предусмотрены конструктивные элементы для подключения заземления, установки КИПиА и других элементов согласно назначению трансформатора: вентиляторов, изоляторов, шинных и кабельных отводов и т.д.
Технологические особенности сухих трансформаторов с литой изоляцией
Технология вакуумного литья позволяет получить изоляцию намоток требуемого качества. Этот вид изоляции успешно применяется в производстве высоковольтного оборудования уже несколько десятилетий. Однако разные производители используют этот метод практически одинаково, но с небольшими отличиями. Например, термины в названии типа: «геафоль», «cast resin», «литье в вакууме», «изоляция из эпоксидной литьевой смолы», «термореактивный компаунд» подразумевают одинаковую по своей сути технологию. Устройство сухих трансформаторов изображено на чертежах, с которыми наш заказчик может ознакомиться.
