Производитель сухих трансформаторов ЭТК «Электронмаш» предлагает трансформаторы типа ТСЛ и ТСЗЛ.

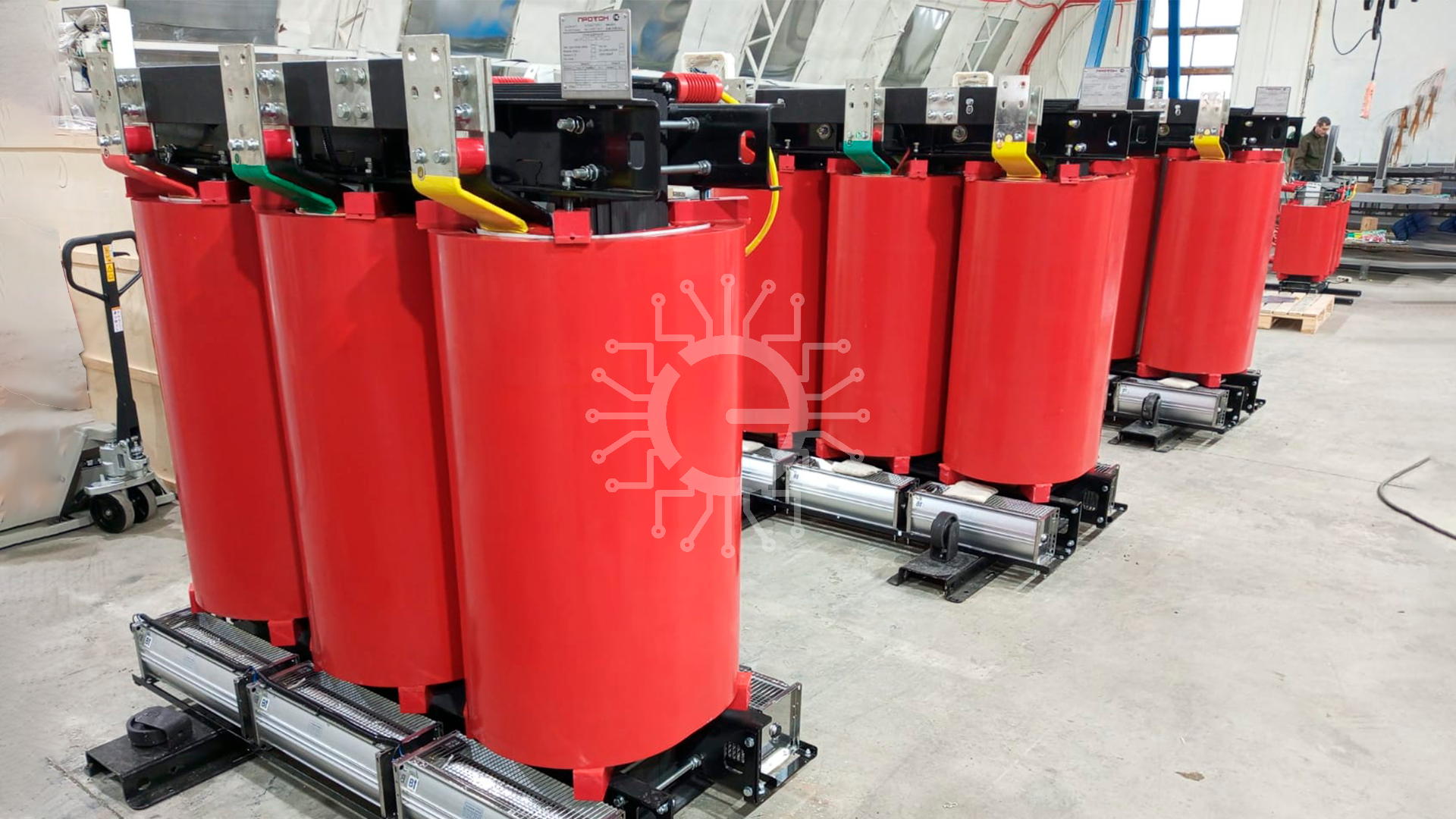

Трансформатор сухой ТСЛ с литой изоляцией.
Купить силовой сухой трансформатор вы можете у производителя. Трехфазные сухие трансформаторы имеются в наличии и на заказ. Трансформатор сухой с литой изоляцией может быть укомплектован принудительной вентиляцией.

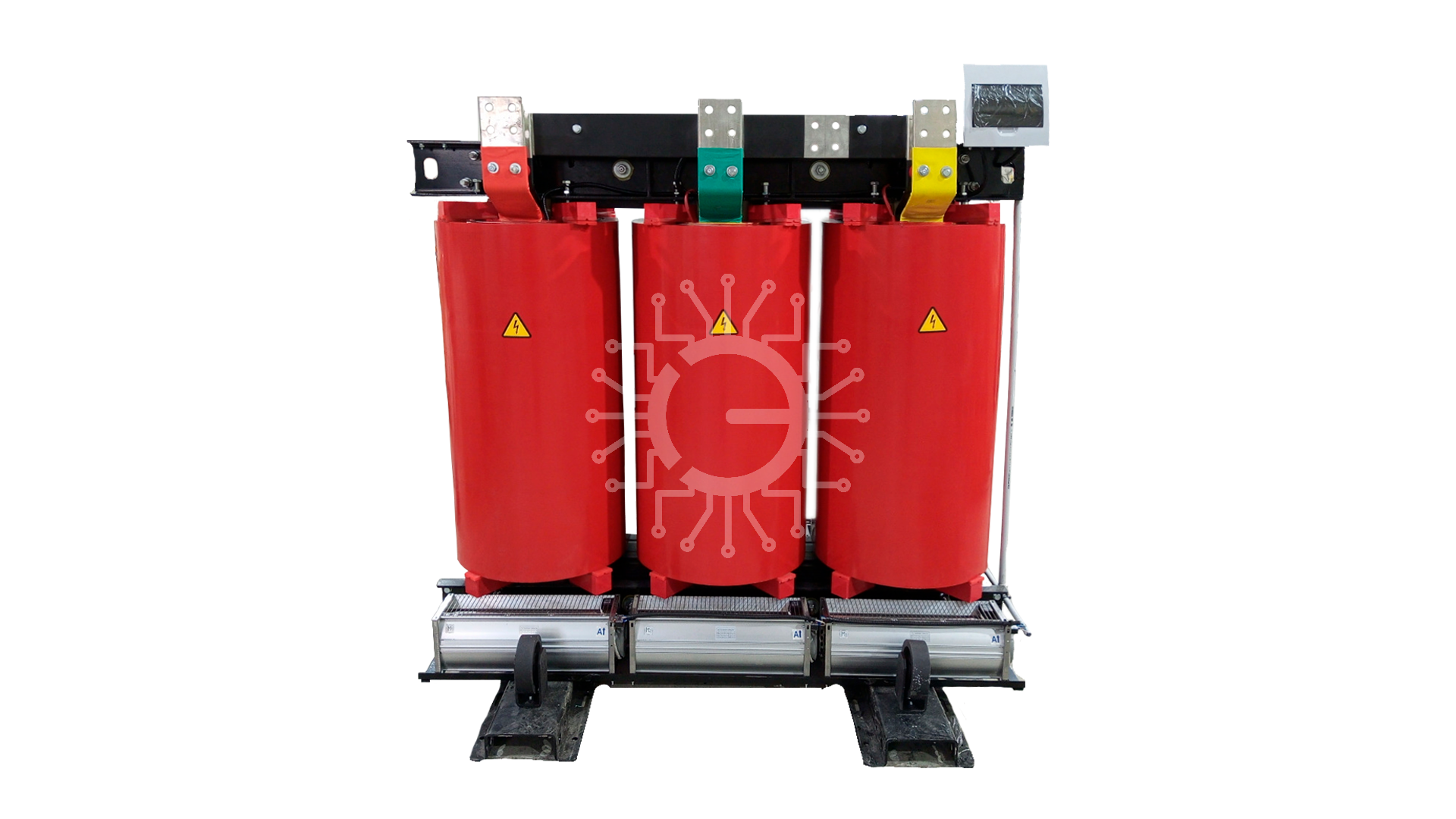

Характеристики сухого трансформатора
Силовые трансформаторы сухого типа с литой изоляцией ТСЛ имеют стандартизированные технические и эксплуатационные параметры в соответствии с ГОСТ Р 52719 – 2007 (МЭК/IEC). Данный тип трансформатора выпускается в защитном корпусе (кожухе). Аббревиатура ТСЛ трансформатора расшифровывается как:
- - Трансформатор трехфазный,
- - Трансформатор сухой,
- - Трансформатор с литой изоляцией, изготовленной по технологии вакуумного литья.
Уникальность технологий сухого трансформатора и преимущества сухих трансформаторов:
Пожаробезопасность – пожалуй первое преимущество сухих трансформаторов. Намотка трансформатора изолируется эпоксидной смолой, кварцевым порошком и другими наполнителями. Тип изоляции относится к классу F(155ºC).
Сердечник трансформатора (магнитопровод) изготавливается из специальной тонколистовой трансформаторной стали. Магнитопроводы собственного производства изготавливаются из аморфной стали. Этот тип магнитопровода в настоящее время имеет самые низкие в мире потери холостого хода p0. Использование аморфных сплавов также означает, что потери в аморфных трансформаторах в среднем в четыре раза ниже, чем в стандартных трансформаторах с сердечником из холоднокатаной стали. Поэтому затраты на электроэнергию также в четыре раза ниже, когда трансформатор находится под напряжением, даже при отсутствии нагрузки.
К дополнительным преимуществам снижения потерь железа относятся уменьшение шума, издаваемого трансформатором, и снижение температуры нагрева трансформатора.
К преимуществам сухих трансформаторов перед масляными можно отнести низкую «стоимость владения». Иными словами, низкие затраты в период его эксплуатации. Не требуется оплата лабораторных испытаний трансформаторного масла. Нет необходимости затрат на покупку трансформаторного масла и его замену. А во избежание «человеческого фактора» масляные трансформаторы требуют четкого соблюдения регламентных работ, связанных с обслуживанием трансформатора.
Поэтому с точки зрения экономической целесообразности, сухие трансформаторы имеют преимущества. В результате, в процессе эксплуатации, высокая стоимость сухого трансформатора окупает себя.
Область применения сухих трансформаторов и общие характеристики.
Трехфазные сухие трансформаторы из литой смолы используются для понижения напряжения в энергосистемах, системах электроснабжения потребителей и промышленных подстанциях. Данная модель используется в качестве понижающего трансформатора тока.
Может применятся для сборки КТП а так же в качестве трансформатора подстанции где требуется высокий уровень пожарной безопасности.
Сухой трехфазный трансформатор тсл с литой изоляцией предназначен для эксплуатации как внутри цеха. ГОСТ 15150-69 на сухие трансформаторы регламентирует исполнение для различных климатических районов. Степень защиты трансформатора IP00 - относит его к трансформатору для эксплуатации внутри обычных подстанций.
Устройство сухих трансформаторов с литой изоляцией:

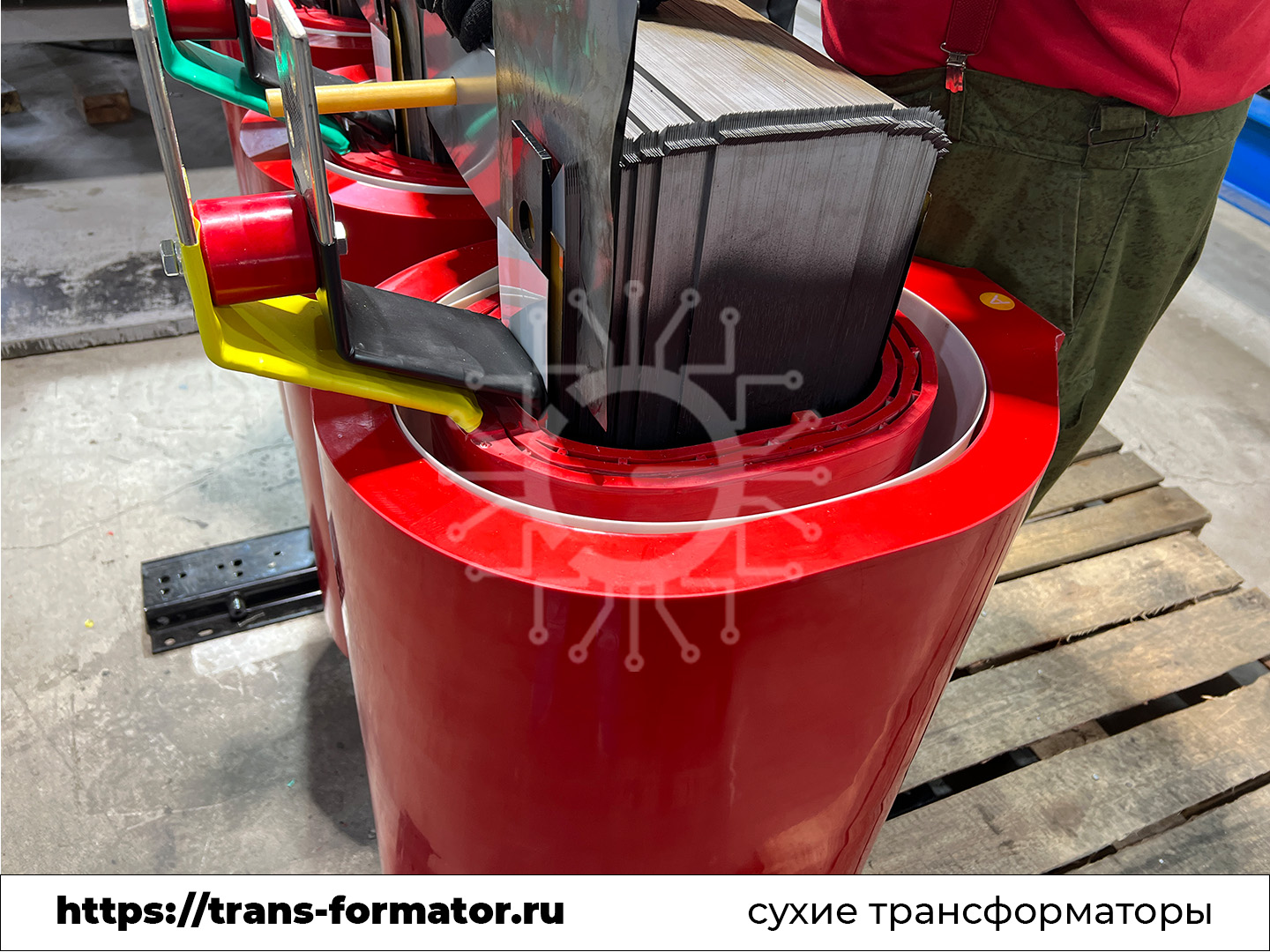

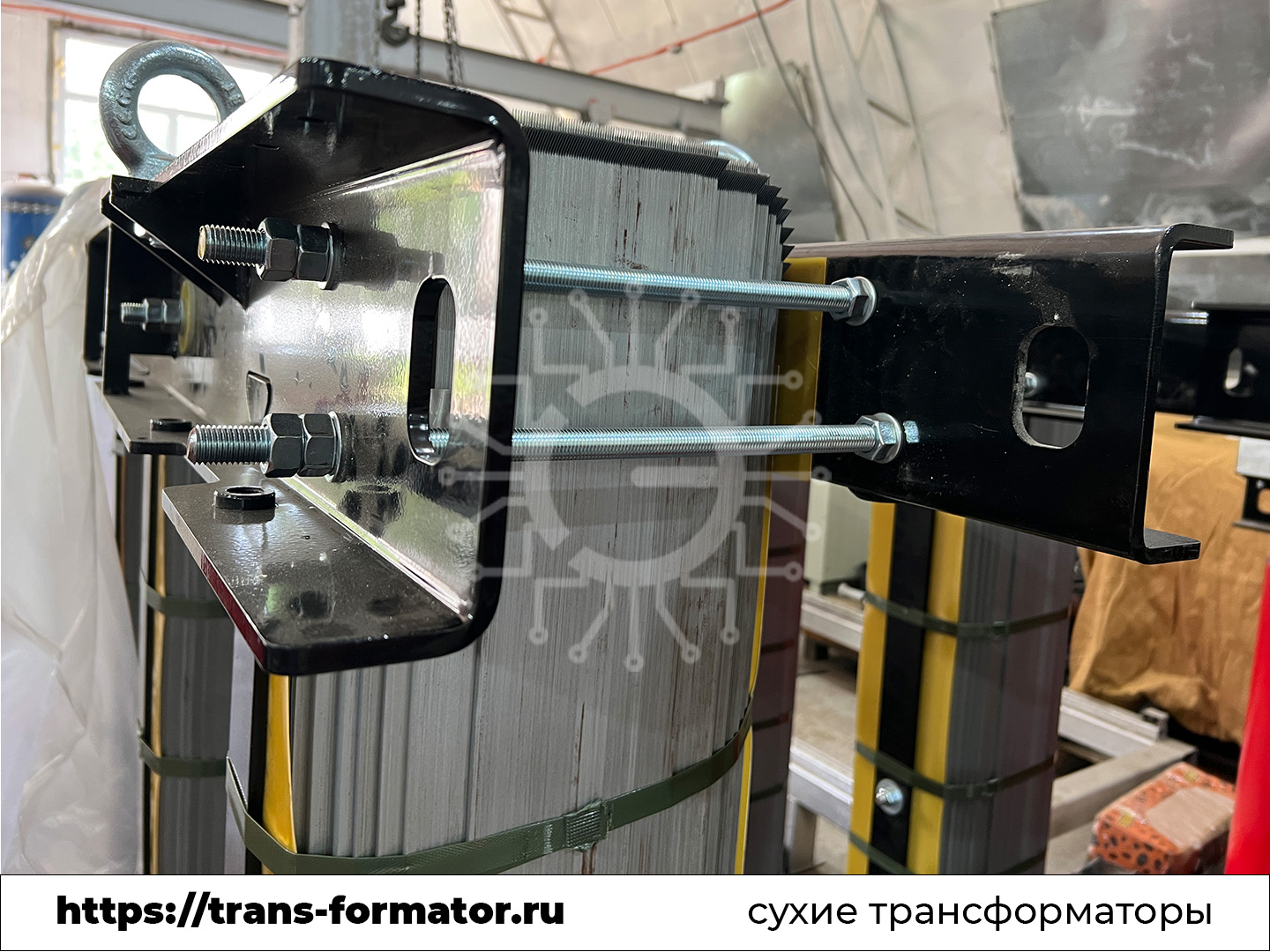

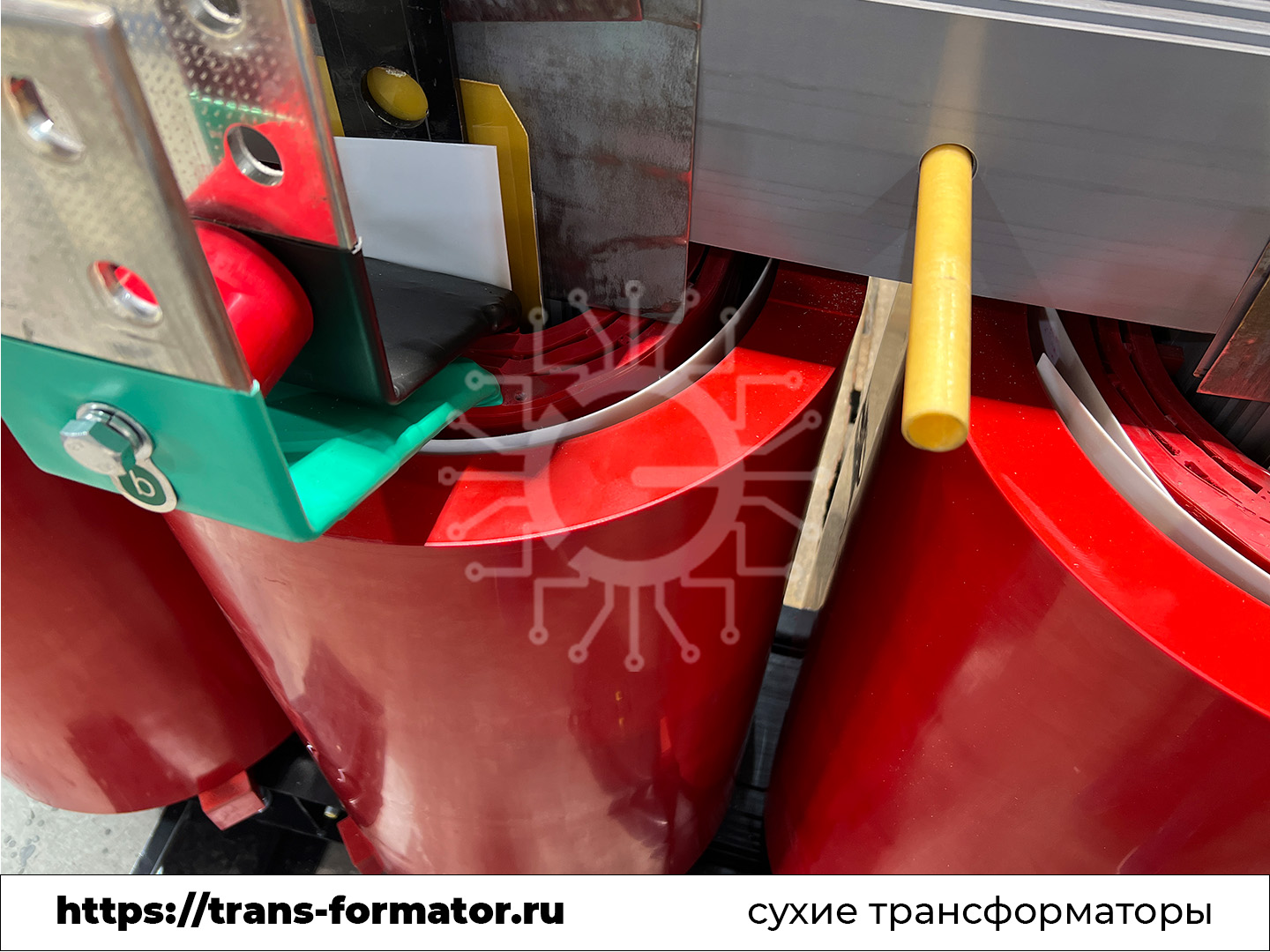

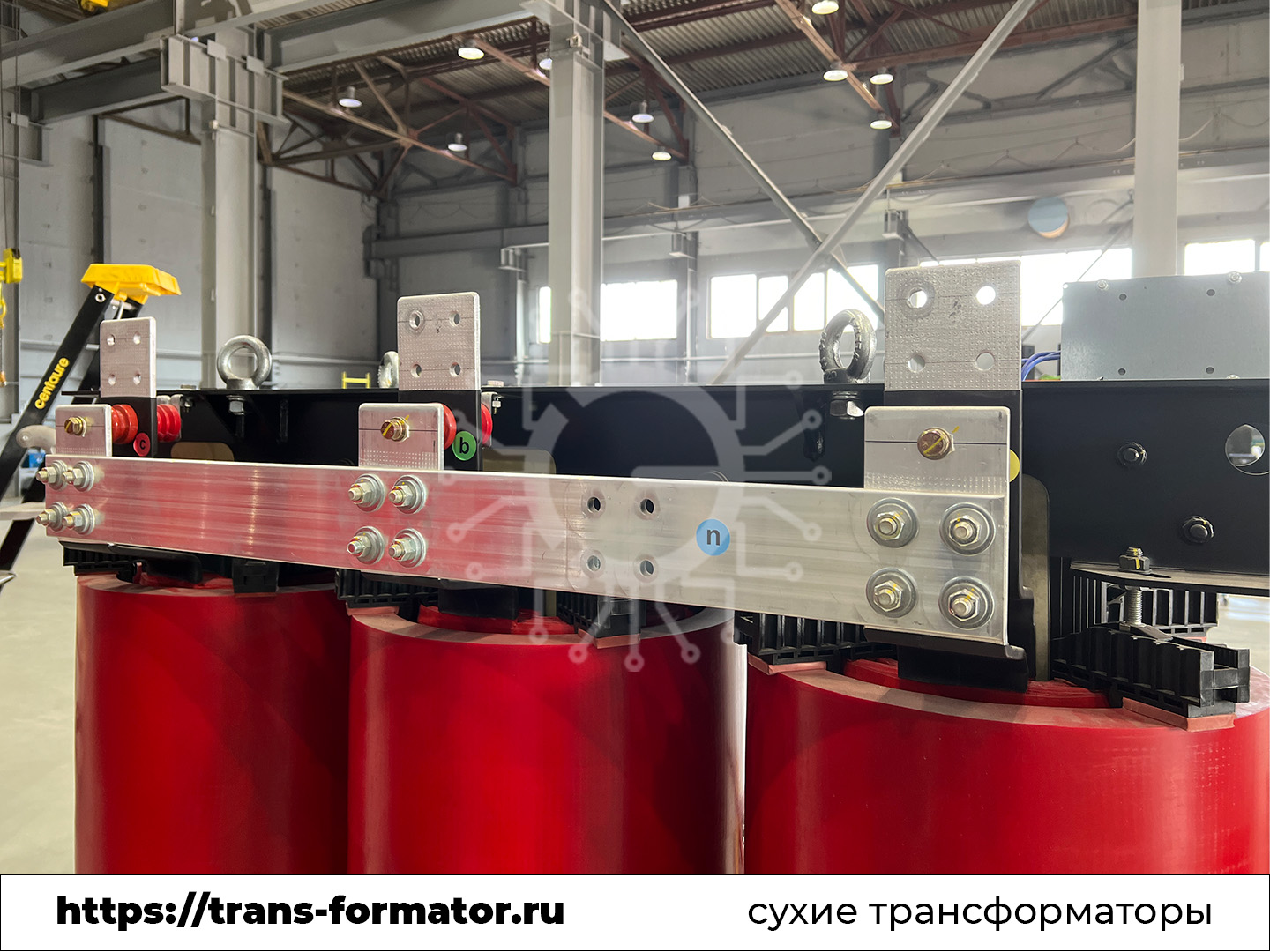

Трансформатор сухой ТСЛ конструктивно состоит из закрепленного на остове (раме-основании) стержневого магнитопровода, на который устанавливаются обмотки низкого и высокого напряжения и другие элементы. Магнитопровод трансформатора изготавливается из тонких листов специальной холоднокатанной кремнийорганической стали с междулистовой изоляцией, замыкается сверху ярмом с использованием шихтовки «step-lap» и стягивается прессующими балками. При изготовлении магнитопроводов трансформатора используется специальное покрытие для предотвращения коррозии. Рама помещается на основание, приспособленное под установку съемных колес-роликов для перемещения трансформатора по полу до места установки (при длительной транспортировке и перевозке колеса снимаются). Основание и балки имеют проушины для перемещения и транспортировки, а также для закрепления трансформатора в месте установки. На балках также предусмотрены конструктивные элементы для подключения заземления, установки КИПиА и других элементов согласно назначению трансформатора: вентиляторов, изоляторов, шинных и кабельных отводов и т.д.
Технологические особенности сухих трансформаторов с литой изоляцией
Технология вакуумного литья позволяет получить изоляцию намоток требуемого качества. Этот вид изоляции успешно применяется в производстве высоковольтного оборудования уже несколько десятилетий. Однако разные производители используют этот метод практически одинаково, но с небольшими отличиями. Например, термины в названии типа: «геафоль», «cast resin», «литье в вакууме», «изоляция из эпоксидной литьевой смолы», «термореактивный компаунд» подразумевают одинаковую по своей сути технологию. Устройство сухих трансформаторов изображено на чертежах, с которыми наш заказчик может ознакомиться.
Качество и надежность сухих трансформаторов ТСЛ:
Трансформаторы ТСЛ имеют уровень частичных разрядов 5-10 пКл (пикоКулон) - это ключевой показатель надежности литой изоляции. Различные наполнители в смоле служат для уравнивания температурных коэффициентов расширения проводников обмоток и изоляции. А так же увеличивают механическую прочность и стойкость к воздействиям влаги, температуры и других факторов. Даже наличие конденсата или агрессивных взвесей в воздухе (соли, газы, пыль) не влияет на работоспособность обмоток трансформаторов ТСЛ.
Стойкость к динамическим воздействиям (толчки, броски по току, перегрузки) достигается применением, наряду с транспозицией витков, метода армирования намоток стекловолокном. При этом не имеет значения, какой материал применяется при изготовлении трансформаторов ТСЛ: все намотки имеют изоляцию с нагревостойкостью до 155˚С, то есть класс изоляции F в общепринятой терминологии. Обмотки имеют вентиляционные каналы, рассчитанные согласно предполагаемым режимам эксплуатации, что позволяет эффективно отводить из обмоток возникающее при работе тепло.
Универсальный изоляционный компаунд позволяет производить трансформаторы с обмотками изоляции класса Н(180˚С) в том же габарите и в том же конструктиве, как и трансформаторы с обмотками класса F(155˚С).
Защита трансформаторного оборудования, предусмотренная производителем основана на использовании современного электротехнического оборудования. Для подавления гармоник тока и напряжения в электрических сетях с нагрузками, имеющими нелинейные характеристики, используются фильтры динамической компенсации и фильтры тонкой нейтрали. А именно: частотно-регулируемые провода, тиристорные преобразователи, мощные выпрямители, источники бесперебойного питания (ИБП/UPS), выпрямители, диодные мосты и энергосберегающие лампы.
Комплектация трансформатора сухого ТСЛ:
Каждый трансформатор ТСЛ снабжен установленным и подключенным цифровым блоком температурного контроля ТР-100 и датчиками Pt-100 обмоток и магнитопровода, транспортными колесами-роликами. В комплект трансформатора входят сопутствующие комплектующие, паспорт, комплект эксплуатационной документации.
Технология производства трансформаторов постоянно совершенствуется. Качество трансформаторов соответствует ГОСТ. Параметры оборудования позволяют выпускать высококачественную продукцию с высокой степенью надежности, которая в несколько раз превышает требования ГОСТа. За 15 лет работы мы сформировали высококвалифицированную команду специалистов по программированию, проектированию микропроцессоров и силовой электроники для корпусных изделий.
