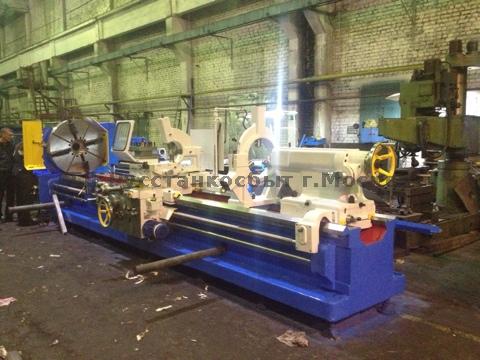

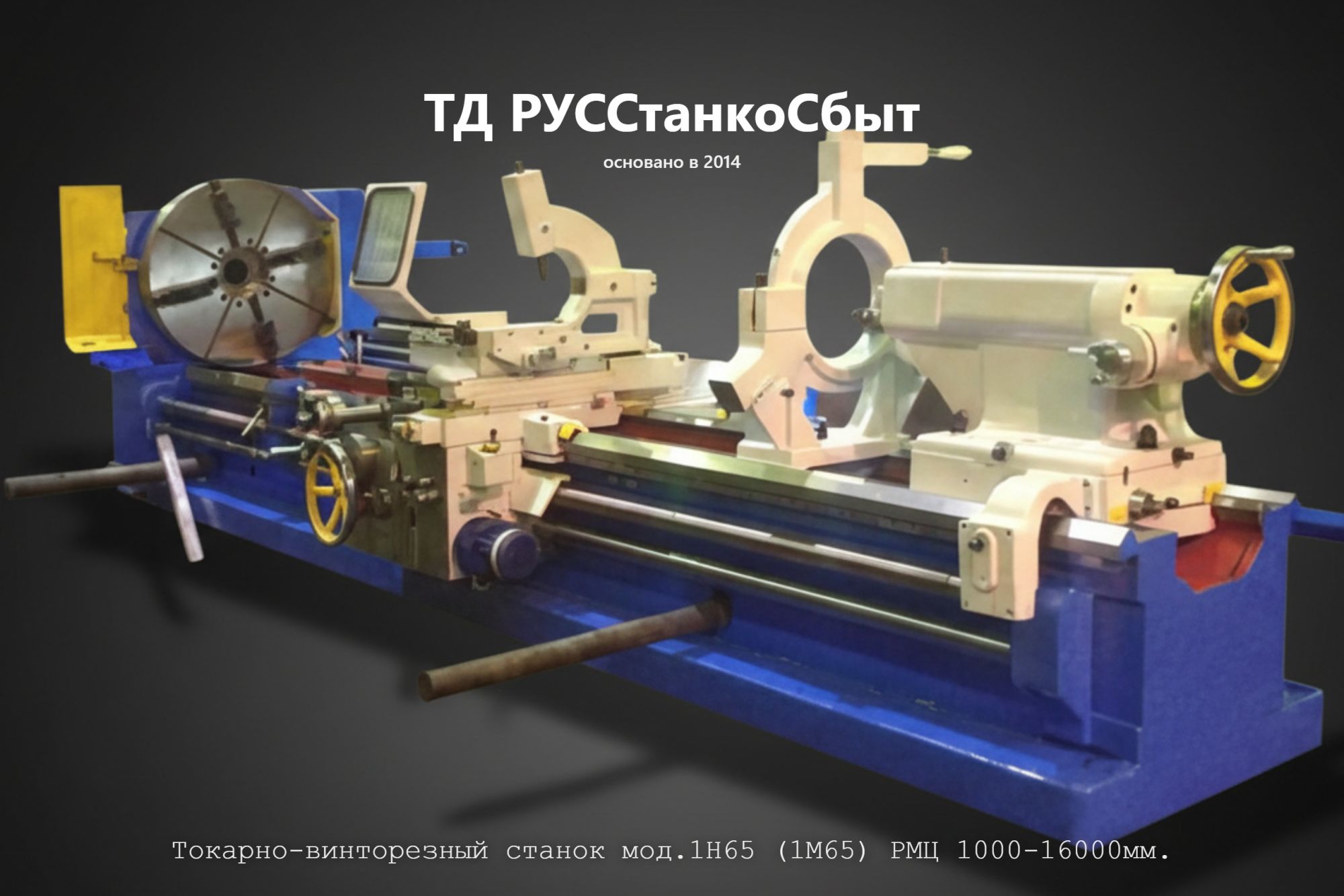

Токарно-винторезный станок 1Н65 (1М65, ДИП-500)
Назначение и возможности
Токарно-винторезный станок 1Н65 (1М65, ДИП-500) предназначен для выполнения широкого спектра токарных операций в условиях единичного и мелкосерийного производства тяжёлого машиностроения: наружное и внутреннее точение, подрезка торцев, растачивание, сверление, точение конусов, нарезание метрических, дюймовых, модульных и питчевых резьб. РМЦ — от 1000 до 12 000 мм (по заказу — до 16 000 мм), наибольший диаметр обработки над станиной — 650 мм, над выемкой — 1400 мм. Наибольший вес обрабатываемой детали в центрах — 10 000 кг.
Высокая мощность главного привода (22 кВт), жёсткость конструкции, широкий диапазон частот вращения шпинделя (5–500 об/мин) и подач позволяют в полной мере использовать возможности твёрдосплавного и быстрорежущего инструмента при обработке чёрных и цветных металлов.
Конструкция и кинематика
Станина — цельнолитая, с двумя призматическими закалёнными направляющими для каретки суппорта и направляющими задней бабки. В станине выполнена выемка для обработки крупногабаритных заготовок диаметром до 1400 мм. Длина выемки от зеркала патрона — 390 мм. Жёсткость, виброустойчивость и температурная стабильность конструкции обеспечивают стабильное получение заданной точности обработки на протяжении всего срока эксплуатации.
Шпиндельная бабка — трёхопорный шпиндель: передняя и средняя опоры — двухрядные роликоподшипники с короткими цилиндрическими роликами, задняя опора — радиальный подшипник в паре с упорными шарикоподшипниками. Диаметр цилиндрического отверстия в шпинделе — 128 мм. Конец шпинделя по DIN — 2-15М. Частота вращения: 5–500 об/мин, 24 ступени прямого вращения. Частота обратного вращения шпинделя в 1,3 раза выше прямого — сокращает вспомогательное время при нарезании резьб.
Коробка подач — высокая жёсткость кинематической цепи. Оснащена двумя электромагнитными муфтами дистанционного переключения подач без остановки станка. Все силовые зубчатые колёса изготовлены из легированной стали, закалены и отшлифованы. Обеспечивает нарезание всех стандартных типов резьб в широком диапазоне шагов без смены сменных колёс гитары.
Точение конусов: — Длинных конусов — одновременным включением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте — Коротких конусов — механической подачей резцовых салазок, развёрнутых на требуемый угол
Фартук — с обгонной муфтой, обеспечивающей включение быстрого хода без отключения рабочей подачи. Электрическая и механическая блокировки исключают одновременное включение подачи от ходового вала при зацеплении маточной гайки с ходовым винтом.
Ограждения — защитные кожухи зоны резания и патрона, электрические и механические блокировки обеспечивают безопасную работу на станке.
Технические характеристики
Размеры обработки: — Наибольший диаметр обработки над станиной: 650 мм — Наибольший диаметр заготовки над выемкой станины: 1400 мм* — Длина выемки от зеркала патрона: 390 мм* — Наибольшая длина обрабатываемой заготовки (РМЦ): 1000–12 000 мм — Наибольший вес обрабатываемой детали в центрах: 10 000 кг
Шпиндель: — Конец шпинделя по DIN: 2-15М — Диаметр цилиндрического отверстия в шпинделе: 128 мм — Количество ступеней частот вращения шпинделя: 24 — Частота вращения шпинделя: 5–500 об/мин
Подачи: — Продольные: 0,06–2,42 мм/об (расширенный ряд: 0,6–19,36 мм/об***) — Поперечные: 0,022–0,88 мм/об (расширенный ряд: 0,022–7,04 мм/об***) — Резцовых салазок: 0,022–0,88 мм/об (расширенный ряд: 0,022–7,04 мм/об***) — Ускоренное перемещение суппорта, продольное: 3 м/мин — Ускоренное перемещение суппорта, поперечное: 1 м/мин
Резьбы: — Метрические: шаг 1–96 мм — Дюймовые: 24–0,25 нитки/дюйм — Модульные: 0,5–24 модуль — Питчевые: 96–1 питч диаметральный
Привод: — Мощность главного привода: 22 кВт
Габариты и масса:
| РМЦ, мм | Длина, мм | Масса, кг |
|---|---|---|
| 1000 | 4100 | 9850 |
| 3000 | 6140 | 12 800 |
| 5000 | 8180 | 15 750 |
| 6000 | 9190 | 16 140 |
| 8000 | 11 380 | 17 730 |
| 10 000 | 13 210 | 20 300 |
| 12 000 | 15 210 | 23 500 |
— Ширина: 2200 мм — Высота: 1770–1880 мм
Примечание: * — в исполнении с выемкой в станине; *** — расширенный ряд подач
Комплектация
Стандартная поставка: — Патрон четырёхкулачковый Ø1000 мм — Люнет неподвижный Ø70–380 мм — Люнет подвижный Ø70–250 мм
Области применения
Станок 1Н65 (1М65) применяется в тяжёлом и энергетическом машиностроении, судостроении, нефтегазовой отрасли, металлургии и железнодорожной промышленности для обработки особо крупных деталей: роторы турбин, валы, оси, бандажи колёсных пар, корпусные изделия — диаметром до 650 мм (над выемкой до 1400 мм) и длиной до 12 000 мм.
Подбор и поставка
Подбор по модели 1Н65 / 1М65 и требуемому РМЦ (1000–12 000 мм). Исполнение с выемкой в станине — для заготовок диаметром до 1400 мм. Поставка — ТД РУССтанкоСбыт.
