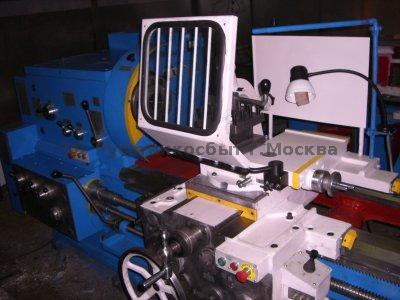

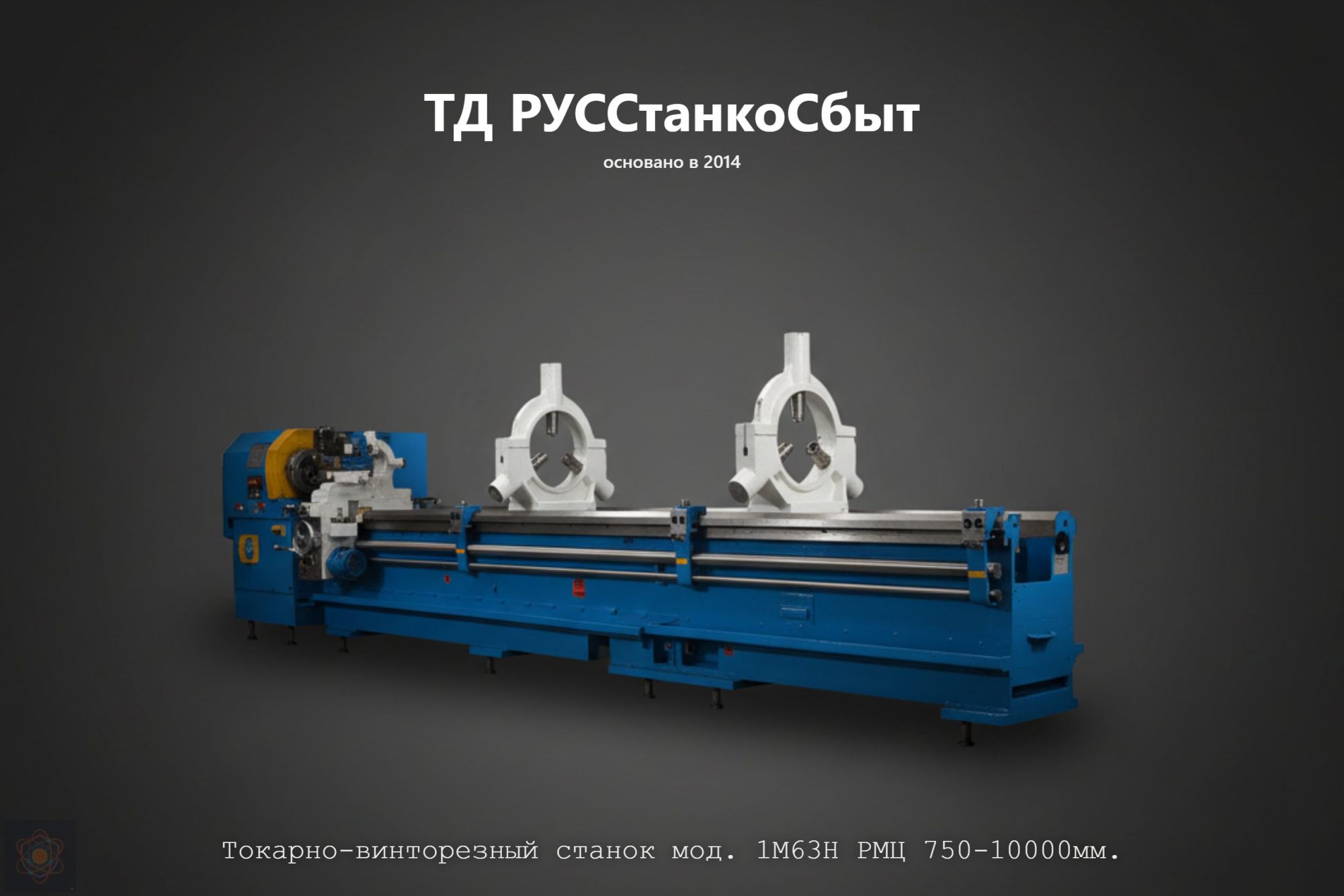

Токарно-винторезный станок мод. 1М63Н (1М63), РМЦ 750–10 000 мм
Назначение и возможности
Токарно-винторезный станок 1М63Н (1М63) — тяжёлый универсальный станок, предназначенный для выполнения разнообразных токарных работ с крупногабаритными деталями в условиях единичного и мелкосерийного производства: точения цилиндрических, конических и фасонных поверхностей, растачивания, подрезки торцов, нарезания резьб всех основных типов — метрических, дюймовых, модульных и питчевых.
Наибольший диаметр обработки над станиной — 630 мм (установка до 700 мм), над суппортом — 350 мм; в выемке станины — до 900 мм. Диапазон расстояний между центрами — от 750 до 10 000 мм, максимальный вес заготовки — 3 500 кг. Мощность главного привода — 15 кВт.
Конструкция и кинематика
Станина выполнена из высокопрочного чугуна с термической стабилизацией. Двухпризменные направляющие закалены и прецизионно отшлифованы — обеспечивают долговременное сохранение первоначальной точности при интенсивной эксплуатации. Жёсткость, виброустойчивость и температурная стабильность конструкции гарантируют стабильную точность обработки.
Шпиндельный узел:
- Диаметр цилиндрического отверстия шпинделя: 105 мм (80 мм в зависимости от исполнения)
- Размер конца шпинделя по DIN: 11М
- 22 ступени частот вращения: 10–1 250 об/мин
- Частота обратного вращения шпинделя в 1,3 раза выше прямого — сокращает вспомогательное время при нарезании резьб
Коробка подач — высокая жёсткость кинематической цепи. Все силовые зубчатые колёса из легированной стали, закалены и отшлифованы.
Диапазоны рабочих подач:
| Направление | Диапазон, мм/об |
|---|---|
| Продольные | 0,033–5,6 |
| Поперечные | 0,013–2,064 |
| Резцовые салазки | 0,010–1,76 |
Ускоренные перемещения суппорта:
- Продольное: 5 200 мм/мин
- Поперечное: 2 000 мм/мин
Резьбонарезные возможности:
| Тип резьбы | Диапазон |
|---|---|
| Метрическая (шаг), мм | 1–224 |
| Дюймовая, ниток/дюйм | 28–0,25 |
| Модульная, модуль | 0,25–56 |
| Питчевая, питч диам. | 112–0,5 |
Точение конусов:
- Длинных конусов — одновременной продольной подачей суппорта и подачей резцовых салазок при их соответствующем повороте
- Коротких конусов — механической подачей резцовых салазок, развёрнутых на нужный угол
Системы безопасности: ограждения зоны резания и патрона, электрические и механические блокировки.
Технические характеристики
| Параметр | Значение |
|---|---|
| Макс. диаметр установки над станиной, мм | 700 |
| Макс. диаметр обработки над станиной, мм | 630 |
| Макс. диаметр обработки над суппортом, мм | 350 |
| Макс. диаметр в выемке станины, мм | 900* |
| Длина выемки от торца фланца шпинделя, мм | 450* |
| Наибольшая длина обработки (РМЦ), мм | 750–10 000 |
| Макс. вес заготовки, кг | 3 500 |
| Диаметр отверстия шпинделя, мм | 105 (80) |
| Размер конца шпинделя по DIN | 11М |
| Число ступеней вращения шпинделя | 22 |
| Частоты вращения шпинделя, об/мин | 10–1 250 |
| Продольные подачи, мм/об | 0,033–5,6 |
| Поперечные подачи, мм/об | 0,013–2,064 |
| Подачи резцовых салазок, мм/об | 0,010–1,76 |
| Быстрое перемещение прод., мм/мин | 5 200 |
| Быстрое перемещение попер., мм/мин | 2 000 |
| Метрические резьбы (шаг), мм | 1–224 |
| Дюймовые резьбы, ниток/дюйм | 28–0,25 |
| Модульные резьбы, модуль | 0,25–56 |
| Питчевые резьбы, питч диам. | 112–0,5 |
| Мощность главного привода, кВт | 15 |
* — для станков с выемкой в станине
Комплектация
Стандартное оборудование:
- Люнет неподвижный Ø 20–350 мм
- Люнет подвижный Ø 20–150 мм
- Патрон трёхкулачковый Ø 400 мм
За отдельную плату:
- Патрон четырёхкулачковый Ø 500 мм
- Люнет неподвижный Ø 200–410 мм / Ø 40–215 мм / Ø 20–160 мм
- Резьбоуказатель
- Конусная линейка
- Резцедержатель с быстросъёмными блоками
Области применения
- Тяжёлое и энергетическое машиностроение — обработка валов, роторов, осей, штоков диаметром до 630 мм и длиной до 10 м
- Нефтегазовая промышленность — изготовление и ремонт длинномерных деталей буровых и насосных установок
- Судостроение и судоремонт — обработка гребных и промежуточных валов, дейдвудных втулок
- Железнодорожный транспорт — обточка осей колёсных пар, валов тяговых агрегатов
- Металлургия — восстановление и изготовление рабочих валков, штанг, шпинделей прокатного оборудования
Тип производства: единичное и мелкосерийное.
Подбор и поставка
Станок 1М63Н выбирается при необходимости обработки деталей диаметром до 630 мм и длиной до 10 000 мм массой до 3 500 кг. Ключевые критерии выбора:
- требуемое РМЦ (от 750 до 10 000 мм)
- необходимость выемки в станине (диаметр до 900 мм)
- тип и диапазон нарезаемых резьб
- потребность в конусной линейке для обработки длинных конусов
- диаметр отверстия шпинделя: 105 мм (стандарт) или 80 мм
