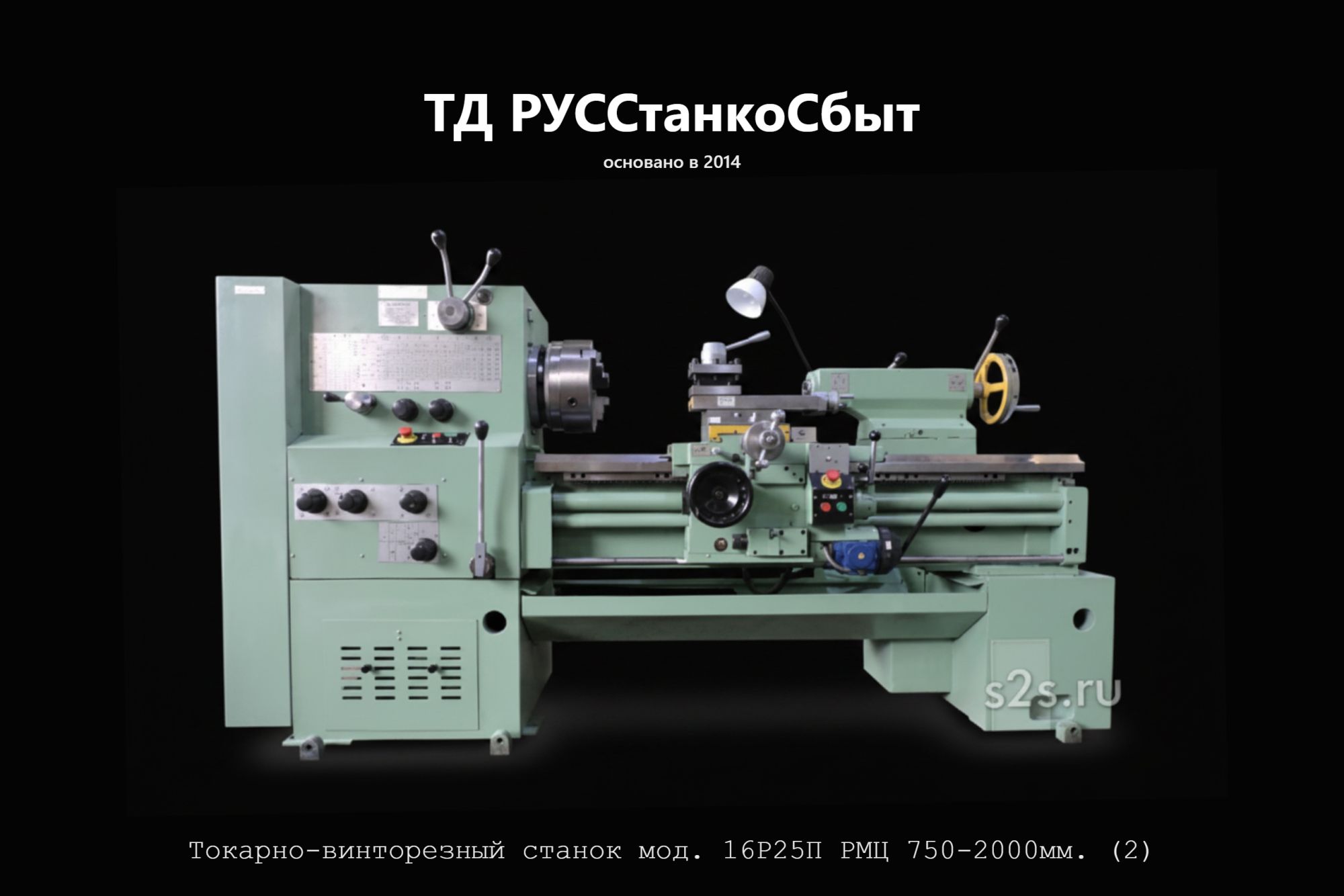

Токарно-винторезный станок мод. 16Р25П РМЦ 750-2000мм.

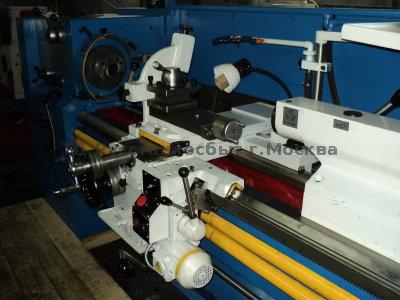

Токарно-винторезный станок 16Р25П (повышенной точности)

Назначение и возможности

Токарно-винторезный станок 16Р25П предназначен для выполнения широкого спектра токарных операций повышенной точности: наружное и внутреннее точение, подрезка торцев, растачивание, сверление, обработка конических поверхностей с конусной линейкой, нарезание метрических, дюймовых, модульных и питчевых резьб. Класс точности — П (повышенная точность); шероховатость цилиндрической поверхности — Ra 1,25 мкм, конической — Ra 2,5 мкм.

Полый шпиндель (диаметр отверстия 95 мм) позволяет при специальном заказе установить на шпиндельную бабку второй патрон и применять станок совместно с люнетом-поддержкой для обработки концов нефтяных и газовых труб диаметром до 2,5'' независимо от их длины.

Наибольший диаметр обработки над станиной — 500 мм, над суппортом — 250 мм, над выемкой (ГАП) — 630 мм. Наибольшая длина обработки — до 3000 мм (5 исполнений по РМЦ). Мощность главного привода — 11 кВт. Наибольшее усилие резания — 18,5 кН.

Конструктивные особенности

— Жёсткость, виброустойчивость и температурная стабильность конструкции обеспечивают стабильную точность обработки класса П на протяжении всего ресурса.

— Точение длинных конусов — одновременной продольной подачей суппорта и подачей резцовых салазок при соответствующем повороте; конусная линейка (угол поворота ±10°) — опционально.

— Фартук оснащён собственным приводом ускоренного перемещения каретки и суппорта; работа по упорам с автоматическим отключением подачи при контакте — исключает ручной контроль и перегрузку.

— Коробка подач — нарезание резьб 11 и 19 ниток/дюйм без смены шестерён гитары; высокая жёсткость кинематической цепи обеспечивает стабильность шага.

— Исполнение с ГАП (выемка в станине, длина 300 мм от торца фланца шпинделя) — увеличивает диаметр устанавливаемой заготовки до 630 мм.

— Опция БУФО (устройство ультразвуковой финишной обработки) — позволяет достигать шероховатости Ra 0,1 мкм при исходной Ra 6,3 мкм с одновременным упрочнением поверхностного слоя металла.

— Ограждения зоны резания и патрона, электрические и механические блокировки — безопасная работа на станке.

Кинематическая схема и конструкция

Станина — с направляющими для каретки и задней бабки. Исполнение с ГАП — выемка 300 мм от торца фланца шпинделя для установки крупных заготовок.

Шпиндельная бабка — шпиндель с внутренним конусом метрическим 100 (конец по DIN 11М); диаметр цилиндрического отверстия 95 мм. Количество ступеней частот вращения — 24; диапазон 16–2000 об/мин. Включение и реверс — фрикционной муфтой; торможение — электромагнитной муфтой.

Задняя бабка — конус Морзе №5 (ГОСТ 25557-82). Поперечное смещение — для точения пологих конусов.

Коробка подач — обеспечивает продольные подачи 0,05–2,8 мм/об, поперечные 0,025–1,4 мм/об. Нарезание резьб 11 и 19 н/д — без замены сменных колёс гитары.

Фартук — с собственным приводом ускоренных перемещений (продольное — 2000 мм/мин, поперечное — 1500 мм/мин). Работа по упорам с автоматическим отключением подачи по нагрузке на реечной шестерне.

Суппорт — крестовый, с поворотными резцовыми салазками. Высота резца в резцедержателе — 25 мм.

Технические характеристики

Размеры обработки: — Наибольший диаметр заготовки над станиной: 500 мм — Наибольший диаметр заготовки над суппортом: 250 мм — Наибольший диаметр заготовки над выемкой (ГАП): 630 мм — Длина выемки от торца фланца шпинделя: 300 мм — Наибольшая длина обработки (РМЦ): 750 / 1000 / 1500 / 2000 / 3000 мм — Наибольший вес заготовки: 1155 кг — Высота резца в резцедержателе: 25 мм

Шпиндель: — Конец шпинделя: DIN 11М — Внутренний конус (метрический): 100 — Диаметр отверстия в шпинделе: 95 мм — Ступеней частот вращения: 24 — Диапазон частот вращения: 16–2000 об/мин — Наибольший крутящий момент: 1,0 кН·м

Задняя бабка: — Конус пиноли: Морзе №5 (ГОСТ 25557-82) — Наибольший угол поворота конусной линейки: 10°

Подачи: — Продольные: 0,05–2,8 мм/об — Поперечные: 0,025–1,4 мм/об — Ускоренное продольное: 2000 мм/мин — Ускоренное поперечное: 1500 мм/мин — Наибольшее усилие резания: 18,5 кН

Резьбы: — Метрические: 0,5–112 мм — Дюймовые: 56–0,5 нитки/дюйм (в т.ч. 11 и 19 н/д без смены колёс гитары) — Модульные: модуль 0,5–112 — Питчевые: 56–0,5 питч

Точность обработки: — Шероховатость цилиндрической поверхности: Ra 1,25 мкм — Шероховатость конической поверхности: Ra 2,5 мкм — С устройством БУФО (опция): Ra 0,1 мкм

Электрооборудование: — Мощность главного привода: 11 кВт

Габариты и масса (по РМЦ):

— Ширина: 1345 мм; высота: 1500 мм

Комплектация

Стандартная поставка: — Патрон 3-кулачковый Ø315 мм — 4-позиционный резцедержатель — Люнет подвижный Ø20–110 мм — Люнет неподвижный Ø20–160 мм — Комплект сменных зубчатых колёс гитары

Опции (за дополнительную плату): — Запасной комплект сменных зубчатых колёс — Патрон 4-кулачковый Ø315 мм — 2-позиционный быстросменный резцедержатель с набором инструментальных блоков — Устройство цифровой индикации (УЦИ) по осям X и Z — Центр вращающийся — Конусная линейка — Микрометрический упор продольного хода — Люнет-поддержка — Устройство БУФО (ультразвуковая финишная обработка, Ra до 0,1 мкм) — Резьбоуказатель метрический — Исполнение с ГАП (выемка в станине, Ø до 630 мм)

Области применения

Станок 16Р25П применяется в инструментальном, приборостроительном, авиационном и нефтегазовом машиностроении для точной токарной обработки деталей диаметром до 500 мм и длиной до 3000 мм. В исполнении с люнетом-поддержкой — для обработки концов нефтяных и газовых труб диаметром до 2,5''. Устройство БУФО расширяет возможности станка до операций финишного упрочнения поверхности.

Подбор и поставка

Подбор по модели 16Р25П и РМЦ (750–3000 мм). Критерии выбора: диаметр (до 500 мм / до 630 мм в ГАП), длина, требования по классу точности (П), необходимость трубной обработки и опции БУФО. Поставка — ТД РУССтанкоСбыт.
