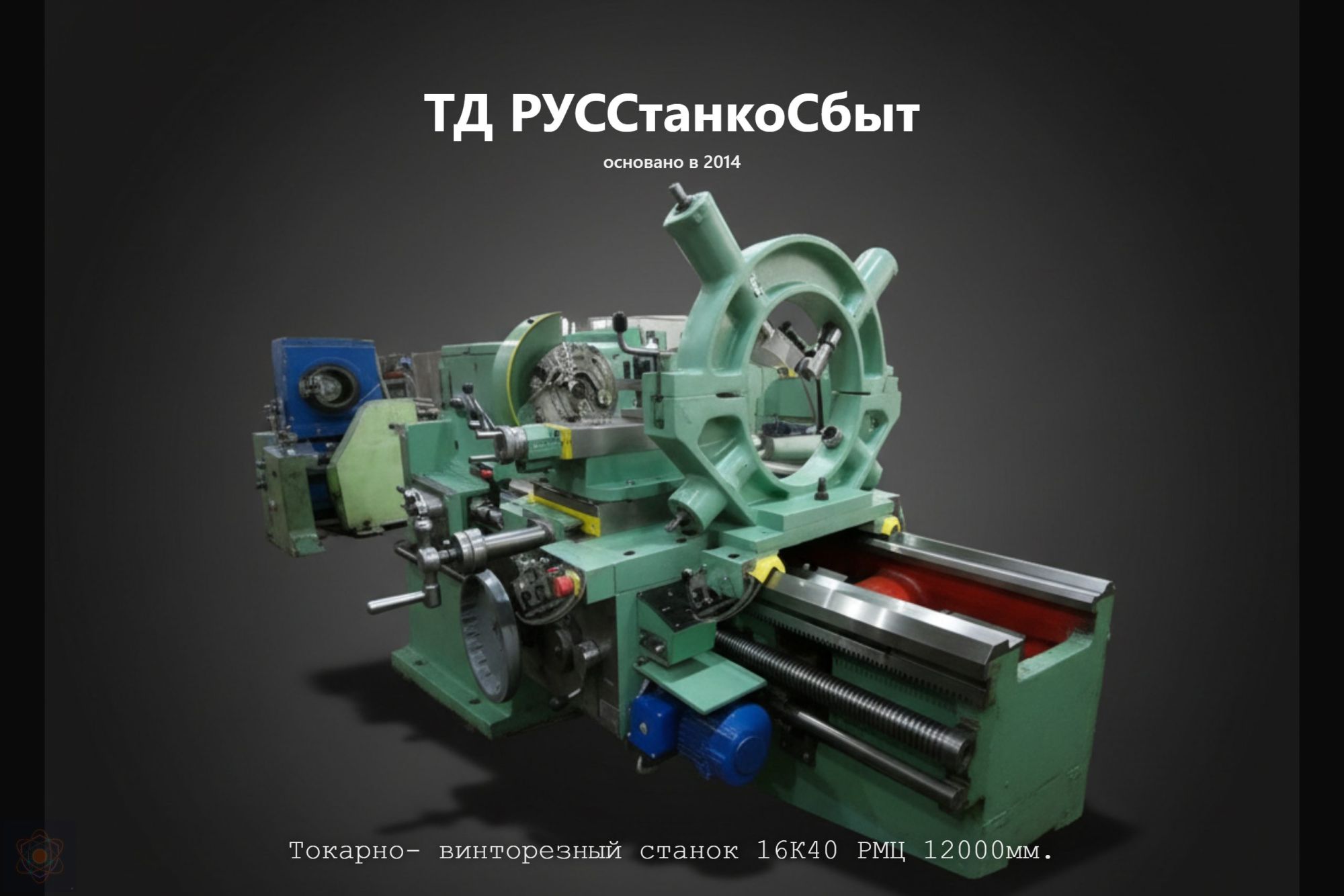

Токарно-винторезный станок мод. 16К40, РМЦ 12 000 мм
Назначение и возможности
Токарно-винторезный станок 16К40 в исполнении с расстоянием между центрами 12 000 мм предназначен для выполнения разнообразных токарных работ с крупногабаритными и длинномерными деталями в условиях единичного и мелкосерийного производства: точения цилиндрических, конических и фасонных поверхностей, растачивания, подрезки торцов, нарезания резьб всех основных типов — метрических, дюймовых, модульных и питчевых.
Высокая мощность привода (18,5 кВт), жёсткость двухпризменных направляющих станины и широкий диапазон частот вращения шпинделя (10–1 250 об/мин, 22 ступени) обеспечивают полное использование возможностей современного режущего инструмента при обработке конструкционных, легированных сталей, чугунов и цветных металлов.
Наибольший диаметр обработки над станиной — 800 мм, над суппортом — 490 мм; в выемке станины (при наличии ГАП) диаметр увеличивается до 1 070 мм. Максимальный вес устанавливаемой заготовки — 3 500 кг.
Конструкция и кинематика
Станина выполнена из высокопрочного чугуна, термически стабилизирована. Двухпризменные направляющие закалены и прецизионно отшлифованы, что обеспечивает долговременное сохранение первоначальной точности. Жёсткость и виброустойчивость конструкции гарантируют стабильную точность обработки даже при черновых режимах резания с усилием до 20 кН.
Шпиндельный узел:
- Диаметр цилиндрического отверстия шпинделя — 105 мм
- Внутренний конус — метрический 115
- Размер конца шпинделя по DIN — 11М
- 22 ступени частот вращения: 10–1 250 об/мин
- Частота обратного вращения шпинделя в 1,3 раза выше прямого — сокращает вспомогательное время при нарезании резьб
- Наибольший крутящий момент на шпинделе: 3 кНм
Коробка подач — с высокой жёсткостью кинематической цепи. Все силовые зубчатые колёса изготовлены из легированной стали, закалены и отшлифованы. Диапазоны рабочих подач:
| Направление | Диапазон подач, мм/об |
|---|---|
| Продольные | 0,033–5,6 |
| Поперечные | 0,013–2,064 |
| Резцовые салазки | 0,013–2,064 |
Ускоренные перемещения суппорта:
- Продольное: 5 200 мм/мин
- Поперечное: 2 000 мм/мин
Резьбонарезные возможности:
| Тип резьбы | Диапазон |
|---|---|
| Метрическая (шаг), мм | 1–224 |
| Дюймовая, ниток/дюйм | 28–0,25 |
| Модульная, модуль | 0,25–56 |
| Питчевая, питч диам. | 112–0,5 |
Точение длинных конусов выполняется одновременным включением продольной подачи суппорта и подачи резцовых салазок при их соответствующем повороте.
Резцедержатель — высота устанавливаемого резца 40 мм.
Системы безопасности: ограждения зоны резания и патрона, электрические и механические блокировки.
Технические характеристики
| Параметр | Значение |
|---|---|
| Макс. диаметр установки над станиной, мм | 840 |
| Макс. диаметр обработки над станиной, мм | 800 |
| Макс. диаметр над суппортом, мм | 490 |
| Макс. диаметр в выемке станины, мм | 1 070* |
| Длина выемки от торца фланца шпинделя, мм | 450* |
| Наибольшая длина обработки (РМЦ), мм | 12 000 |
| Макс. вес заготовки, кг | 3 500 |
| Отверстие шпинделя, мм | 105 |
| Конус шпинделя (метрич.) | 115 |
| Конец шпинделя по DIN | 11М |
| Ступеней частот вращения | 22 |
| Частоты вращения шпинделя, об/мин | 10–1 250 |
| Продольные подачи, мм/об | 0,033–5,6 |
| Поперечные подачи, мм/об | 0,013–2,064 |
| Подачи резцовых салазок, мм/об | 0,013–2,064 |
| Быстрое перемещение прод., мм/мин | 5 200 |
| Быстрое перемещение попер., мм/мин | 2 000 |
| Макс. усилие резания, кН | 20 |
| Макс. крутящий момент на шпинделе, кНм | 3 |
| Мощность главного привода, кВт | 18,5 |
| Длина станка, мм | 14 420 |
| Ширина станка, мм | 1 860 |
| Высота станка, мм | 1 625 |
| Масса, кг | 15 810 |
* — для станков с ГАП (гидравлическим автоматическим патроном)
Комплектация
Стандартное оборудование:
- Люнет неподвижный Ø 20–350 мм
- Люнет подвижный Ø 20–150 мм
- Патрон четырёхкулачковый Ø 800 мм или Ø 630 мм
- Патрон трёхкулачковый Ø 400 мм или Ø 315 мм
За отдельную плату:
- Люнет неподвижный Ø 20–160 мм или Ø 300–500 мм
- Резьбоуказатель
- Конусная линейка
- Резцедержатель с быстросъёмными блоками
Области применения
- Тяжёлое и энергетическое машиностроение — обработка длинных валов, роторов, осей, штоков длиной до 12 м
- Нефтегазовая промышленность — изготовление и ремонт длинномерных бурильных колонн, насосных штанг, трубных переводников
- Судостроение и судоремонт — обработка гребных и промежуточных валов большой длины
- Железнодорожный транспорт — обточка длинных осей и валов тягового оборудования
- Металлургия и горнодобывающая промышленность — восстановление и изготовление длинных рабочих валков, шпинделей, штанг
Тип производства: единичное и мелкосерийное.
Подбор и поставка
Станок 16К40 с РМЦ 12 000 мм выбирается при необходимости обработки длинномерных деталей длиной свыше 8–10 м при диаметрах до 800 мм и массе до 3 500 кг. Дополнительные критерии выбора:
- наличие ГАП (гидравлический патрон) — для деталей с диаметром в выемке до 1 070 мм
- потребность в конусной линейке — для автоматического точения конусов большой длины
- тип нарезаемых резьб и требуемый диапазон шагов
Поставка станков 16К40, люнетов, патронов, запасных частей и комплектующих осуществляется через ТД РУССтанкоСбыт.
