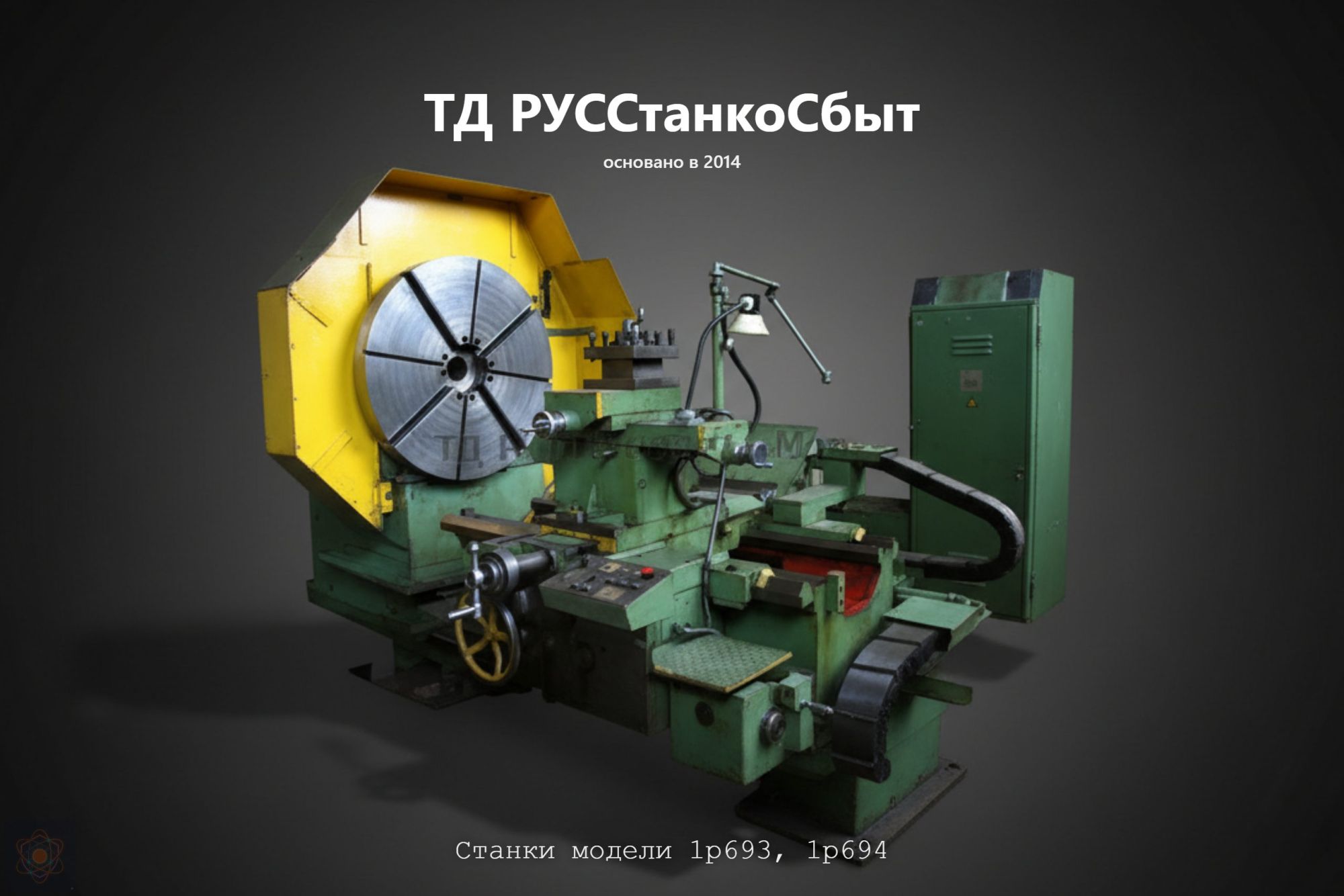

Специальные лоботокарные станки мод. 1Р693, 1Р694
Назначение и возможности
Станки 1Р693 и 1Р694 — специализированные лоботокарные станки, предназначенные для выполнения разнообразных токарных и шлифовальных работ с крупногабаритными деталями типа дисков, маховиков, фланцев, колец, торцевых и планшайбных деталей большого диаметра. Станки обеспечивают точение цилиндрических, конических и торцовых поверхностей, а также нарезание резьб всех основных типов: метрических, дюймовых, модульных и питчевых.
Отличительная особенность конструкции — обработка деталей диаметром от 600 до 2 000 мм непосредственно над плитой, что обеспечивает доступ к крупногабаритным заготовкам массой до 2 000 кг без сложных переустановок. Встроенный шлифовальный суппорт расширяет функциональность станка: шероховатость поверхности при шлифовании достигает Ra 0,63 мкм, что соответствует классу чистовой и финишной обработки.
Класс точности и показатели шероховатости при точении (Ra 2,5 мкм) обеспечивают применение станков в ремонтном производстве и при изготовлении ответственных деталей машин.
Конструкция и кинематика
Станок выполнен на массивной чугунной плите с Т-образными пазами, обеспечивающей базирование и закрепление крупных деталей непосредственно на плите без использования планшайбы. Предусмотрена выемка у торца патрона длиной 250 мм для обработки деталей с выступающими элементами.
Шпиндельный узел (передняя бабка):
- Диаметр цилиндрического отверстия шпинделя — 128 мм
- Внутренний конус шпинделя — метрический 140
- Размер конца шпинделя по ГОСТ 12595-85 — 2-15М
- Наибольший крутящий момент на шпинделе — 9,5 кНм
- Диапазон частот вращения шпинделя: 3,5–335 об/мин — перекрывает режимы черновой силовой и чистовой обработки крупных тяжёлых деталей на малых оборотах
Суппортная группа обеспечивает:
- Продольное перемещение суппорта: 900 мм
- Поперечное перемещение суппорта: 700 мм
- Продольное перемещение крестовых салазок: 240 мм
- Поперечное перемещение крестовых салазок: 140 мм
Приводы подач суппорта:
| Направление | Рабочие подачи, мм/мин | Быстрые перемещения, мм/мин |
|---|---|---|
| Продольное | 4–1 000 | 4 000 |
| Поперечное | 1,45–360 | 1 450 |
| Крестовые салазки (прод.) | 1,45–360 | 727 |
Резцедержатель — 4-позиционный, высота устанавливаемого резца 50 мм.
Шлифовальный суппорт — встроенный, обеспечивает:
- Наибольшую длину шлифования без переустановки: 360 мм
- Наибольший диаметр шлифования (при круге Ø250 мм): 2 000 мм
- Мощность электродвигателя шлифовальной головки: 4 кВт
- Частота вращения шлифовального круга: 2 400 об/мин
Мощность привода главного движения — 30 кВт (с повышенным пусковым моментом).
Технические характеристики
| Параметр | 1Р693 | 1Р694 |
|---|---|---|
| Диаметр обработки над плитой, мм | 600–2 000 | 600–2 000 |
| Диаметр обработки над станиной, мм | 600–1 470 | 600–1 470 |
| Диаметр обработки над суппортом, мм | 600–1 100 | 600–1 100 |
| Выемка от торца патрона, мм | 250 | 250 |
| Макс. длина детали в патроне (консольно), мм | 500 | 500 |
| Макс. вес заготовки, кг | 2 000 | 2 000 |
| Отверстие шпинделя, мм | 128 | 128 |
| Конус шпинделя (метрич.) | 140 | 140 |
| Размер конца шпинделя (ГОСТ 12595-85) | 2-15М | 2-15М |
| Частоты вращения шпинделя, об/мин | 3,5–335 | 3,5–335 |
| Макс. крутящий момент, кНм | 9,5 | 9,5 |
| Продольный ход суппорта, мм | 900 | 900 |
| Поперечный ход суппорта, мм | 700 | 700 |
| Резцедержатель, позиций | 4 | 4 |
| Высота резца, мм | 50 | 50 |
| Шероховатость при точении Ra, мкм | 2,5 | 2,5 |
| Шероховатость при шлифовании Ra, мкм | не ниже 0,63 | не ниже 0,63 |
| Макс. диаметр шлифования, мм | 2 000 | 2 000 |
| Длина шлифования без переустановки, мм | 360 | 360 |
| Частота вращения шлиф. круга, об/мин | 2 400 | 2 400 |
| Мощность шлиф. головки, кВт | 4 | 4 |
| Мощность главного привода, кВт | 30* | 30* |
| Длина станка, мм | 5 200 | 5 200 |
| Ширина станка, мм | 2 900 | 2 900 |
| Высота станка, мм | 2 185 | 2 185 |
| Масса, кг | 15 000 | 14 300** |
* — с повышенным пусковым моментом ** — масса для станка 1Р694
Базовая комплектация
- Плита с Т-образными пазами для базирования заготовок
- Передняя бабка со шпинделем Ø128 мм
- Суппорт с 4-позиционным резцедержателем
- Крестовые салазки
- Шлифовальный суппорт с угловой головкой
- Шлифовальная головка (двигатель 4 кВт, 2 400 об/мин)
- Привод главного движения 30 кВт с повышенным пусковым моментом
- Электрооборудование в комплекте
Области применения
Станки 1Р693 и 1Р694 применяются в следующих отраслях:
- Тяжёлое и энергетическое машиностроение — обработка крупных дисков, маховиков, роторных фланцев, торцевых крышек
- Нефтегазовая промышленность — изготовление и восстановление корпусных деталей задвижек, фланцевых соединений трубопроводной арматуры большого диаметра
- Судостроение — обработка гребных винтов, кормовых дейдвудных деталей, фланцев валопровода
- Ремонтные предприятия — восстановление крупногабаритных деталей ответственного оборудования без разборки узлов
- Металлургия — изготовление деталей прокатного и кузнечно-прессового оборудования: корпусов подушек, нажимных дисков, тормозных колодок
Тип производства: единичное и мелкосерийное.
Подбор и поставка
При выборе между моделями 1Р693 и 1Р694 основными критериями являются:
- масса станка (1Р694 легче на 700 кг — актуально при ограничениях по нагрузке на пол цеха)
- требования к диапазону обрабатываемых диаметров (оба перекрывают 600–2 000 мм)
- необходимость шлифовальной операции (встроенный шлифовальный суппорт — в базовой комплектации обоих исполнений)
- наличие нарезания резьб всех типов и требования к точности
Поставка станков мод. 1Р693 и 1Р694, запасных частей и комплектующих осуществляется через ТД РУССтанкоСбыт.
