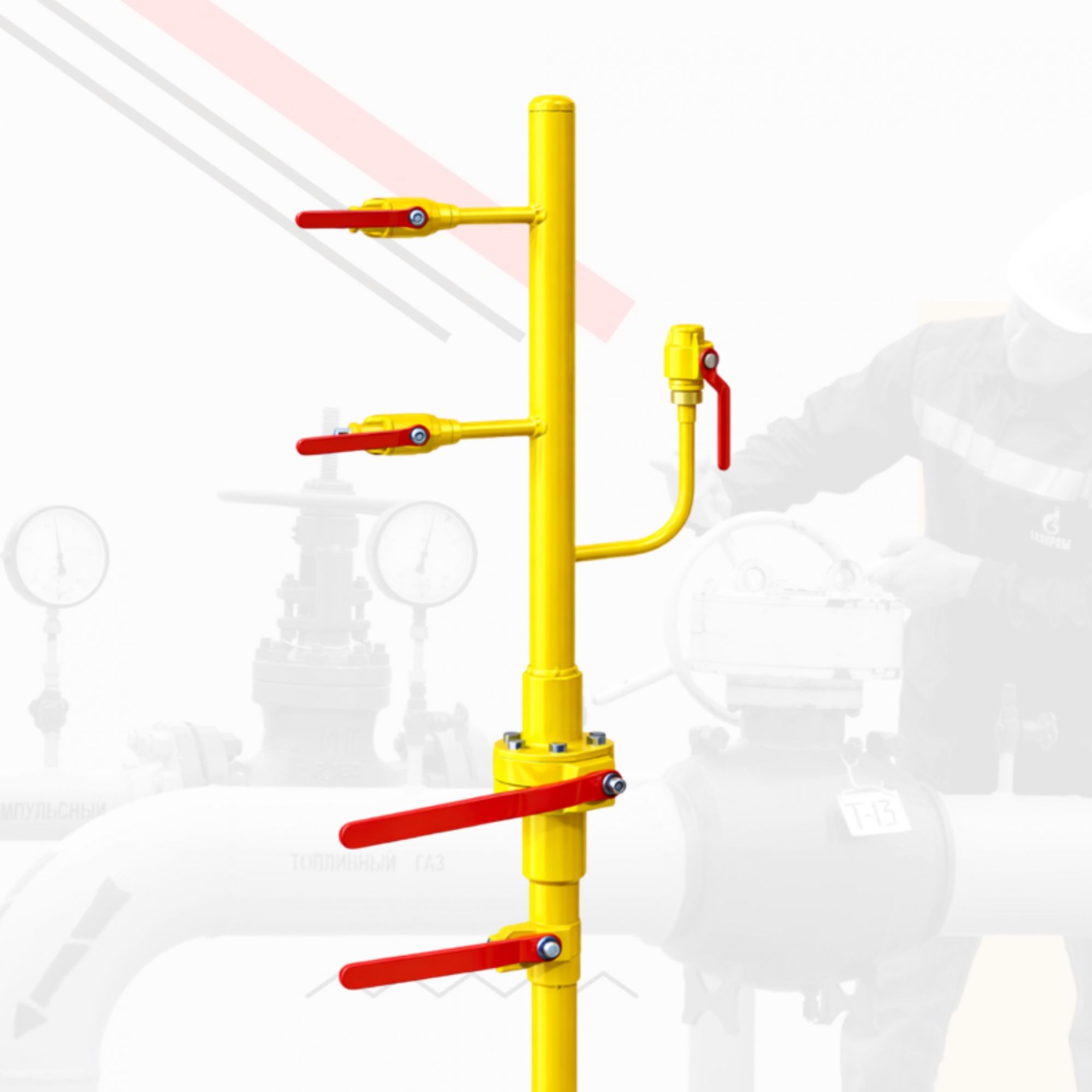

Стояки отбора газа (СОГ) диаметр 50 мм

Стояки отбора газа СОГ - предназначены для отбора газа из магистрального трубопровода.

В конструкции стояка применяются сертифицированные комплектующие шаровые краны, трубы, соединительные детали и материалы, включённые в «Единый Реестр материально-технических ресурсов, допущенных к применению на объектах Общества и соответствующих требованиям ПАО «Газпром».

Антикоррозийное покрытие согласно требованиям СТО Газпром 2-4.1-212-2008, цветовые решения надземной арматуры соответствуют «Типовой книге фирменного стиля дочернего общества ПАО «Газпром».

• Основные характеристики:
• Условный диаметр DN: от 50 миллиметров;
  Номинальное давление PN: от 1,6 до 16,0 МПа;
  Марки стали: 20, 09Г2С, 13ХФА и др.;
  Тип присоединения к трубопроводу: фланцевое, под приварку, муфтовое;
  Размещение: надземно, подземно;
  Климатическое исполнение: У1, УХЛ1, ХЛ1;
• Сопроводительная документация: Паспорт; Руководство по эксплуатации; Декларация о соответствии 010/2011; Декларация о соответствии 032/2013; Сертификат соответствия требованиям пожарной безопасности; Эксплуатационная документация кранов шаровых; Сертификат на покрытие; Протоколы РК, УЗК.
• Гарантийные обязательства: Гарантийный срок эксплуатации 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента отгрузки.

Примеры условного обозначения:
Стояк отбора газа DN50-8,0-2DN20-2900-ХЛ1
Стояк отбора газа DN50-5,4-(3DN10)-2900-У1
Стояк отбора газа DN50-8.0-(3DN10)-3300-У1
Стояк отбора газа 2DN50-8.0-(2DN10)-DN10М-3400-У1
Стояк отбора газа DN50-8,0-(3DN15)-DN10М-3000-УХЛ1
Стояк импульсного газа DN50-8,0-(2DN15)-DN10М-4000-У1
Стояк отбора газа 2DN50-8,0-(2DN15)-DN10M-DN15КО-Ф-4000-У1
