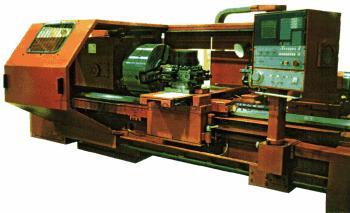

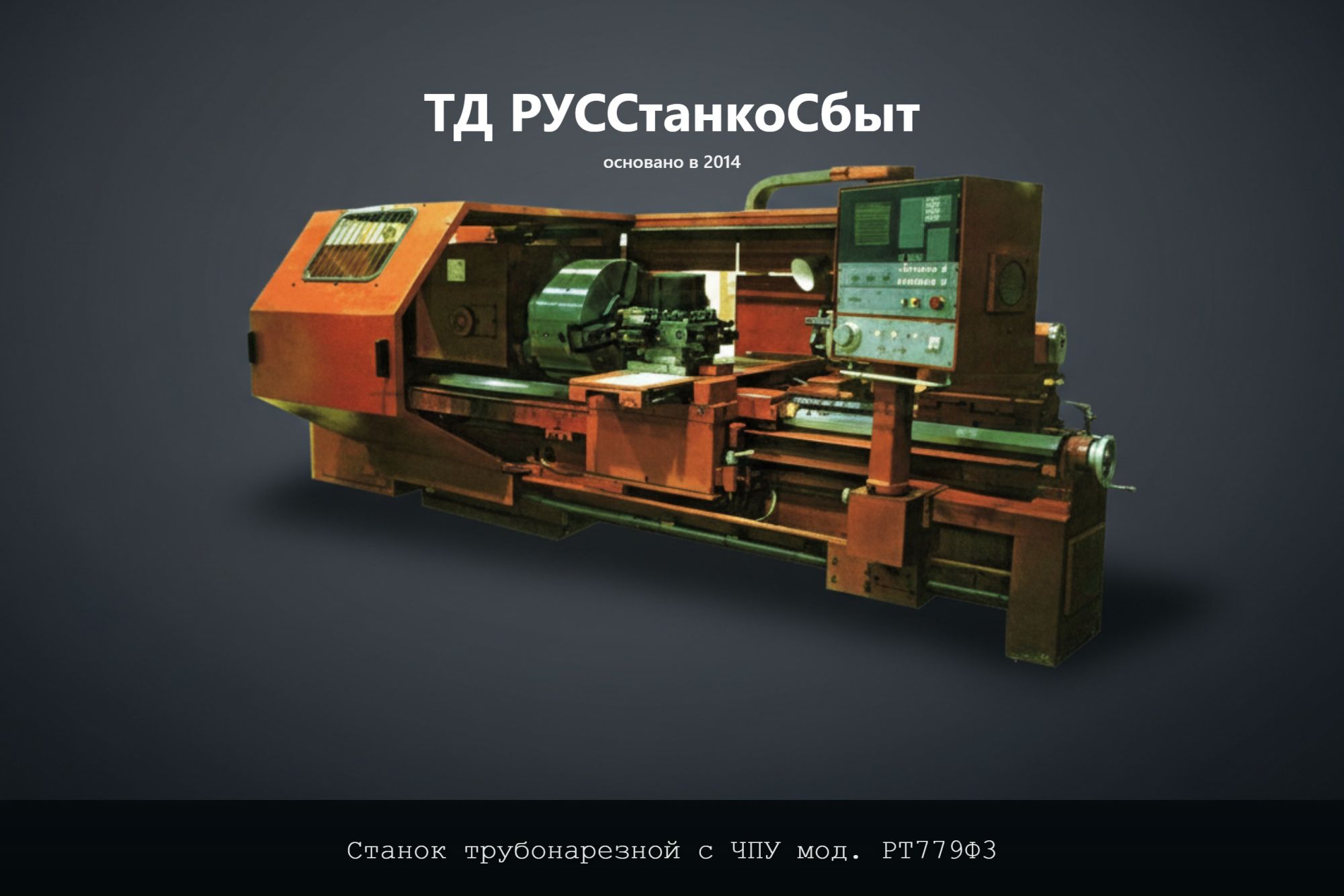

Станок трубонарезной с ЧПУ РТ779Ф3
Назначение и возможности
Станок трубонарезной с ЧПУ РТ779Ф3 предназначен для нарезания на концах труб конических, треугольных и трапецеидальных резьб по действующим ГОСТ и международным стандартам API, DIN, ISO. Диаметр обрабатываемых труб — от 60 до 190 мм. Длина обрабатываемого конца — до 220 мм.
Обработка выполняется в полном автоматическом цикле по программе ЧПУ: зажим трубы, подача суппорта, нарезание резьбы, отвод, разжим. Применяется в нефтегазовой промышленности, на трубопрокатных и трубообрабатывающих заводах, в цехах нефтесервисных компаний для подготовки насосно-компрессорных труб (НКТ), обсадных и бурильных труб.
Конструкция и кинематика
Станина — литая, с направляющими суппорта. Рассчитана на восприятие значительных усилий резания при нарезании конической резьбы с крупным шагом. Наибольший диаметр заготовки, устанавливаемой над станиной, — 670 мм.
Шпиндельный узел — полый шпиндель с диаметром цилиндрического отверстия 200 мм обеспечивает прохождение трубы насквозь. Привод шпинделя — от главного электродвигателя мощностью 30 кВт. Диапазон частот вращения: 10–600 об/мин, бесступенчатое регулирование от привода с ЧПУ.
Зажимные патроны — два механизированных пневматических патрона: — Передний патрон — зажимает и центрирует трубу по наружному диаметру; обеспечивает точное соосное положение трубы относительно оси шпинделя — Задний патрон — зажимает трубу при помощи плавающих кулачков, компенсируя отклонения по диаметру и овальность; удерживает трубу от осевого смещения при нарезании
Суппорт и инструментальная система — суппорт с двумя управляемыми осями координат (Z, X). Перемещение по оси Z — до 750 мм (со снятым патроном), по оси X — до 600 мм. Дискретность задания перемещений — 1,0 мкм по обеим осям. Скорость быстрых перемещений — 10 000 мм/мин по осям Z и X.
Револьверная головка — четырёхпозиционная, с вертикальной осью вращения. Инструмент устанавливается в трёхсторонние резцовые блоки, что позволяет размещать в одной позиции несколько режущих элементов для многопроходного цикла нарезания резьбы без смены позиции головки. Высота устанавливаемого резца — 32 мм.
Система ЧПУ — двухосевое управление (Z, X). Рабочие подачи: 1–4000 мм/мин по каждой оси. Диапазон нарезаемых шагов резьб: 0,1–40 мм — охватывает все стандартные резьбы НКТ и обсадных труб по ГОСТ 633-80, ГОСТ 631-75, API 5B, DIN и ISO.
Технические характеристики
Размеры обработки: — Наибольший диаметр заготовки над станиной: 670 мм — Диаметр обрабатываемой трубы: 60–190 мм — Наибольшая длина обрабатываемого конца: 220 мм — Диаметр отверстия в шпинделе: 200 мм
Суппорт: — Перемещение по оси Z (со снятым патроном): 750 мм — Перемещение по оси X: 600 мм — Дискретность задания перемещений: 1,0 мкм (по Z и X) — Рабочие подачи по Z и X: 1–4000 мм/мин — Скорость быстрых перемещений по Z и X: 10 000 мм/мин
Шпиндель: — Диапазон частот вращения: 10–600 об/мин — Мощность главного привода: 30 кВт
Резьбонарезание: — Диапазон шагов резьб: 0,1–40 мм — Типы резьб: конические (ГОСТ 633, API 5B), треугольные, трапецеидальные по ГОСТ и ISO
Инструментальная система: — Количество управляемых осей координат: 2 (Z, X) — Инструментальный магазин: 4-позиционная РГ с вертикальной осью поворота — Тип блоков: трёхсторонние резцовые — Высота резца: 32 мм
Зажимы: — 2 пневматических патрона (передний — центрирующий, задний — с плавающими кулачками)
Габариты и масса: — Длина × ширина × высота: 5490 × 3480 × 2130 мм — Масса (с агрегатами и электрооборудованием): 8500 кг
Области применения
Станок РТ779Ф3 применяется на трубопрокатных и трубообрабатывающих заводах, нефтесервисных предприятиях, в цехах подготовки насосно-компрессорных труб (НКТ), обсадных и бурильных труб нефтяной и газовой промышленности. Позволяет выполнять полный цикл нарезания резьб по ГОСТ 633, ГОСТ 631, API 5B, DIN без ручной переустановки заготовки.
Подбор и поставка
Подбор по модели РТ779Ф3. Критерии выбора: диаметр трубы (60–190 мм), тип и шаг резьбы, требования к производительности. Поставка комплектная: станок, пневматические патроны, комплект резцовых блоков, документация. Поставка — ТД РУССтанкоСбыт.
