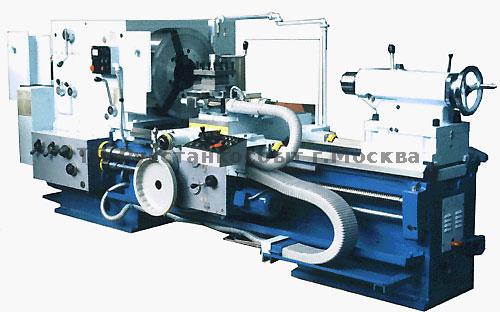

Станок специальный трубонарезной РТ783
Назначение и возможности
Станок специальный трубонарезной РТ783 предназначен для обработки концов бурильных, обсадных и насосно-компрессорных труб (НКТ) и муфт к ним: токарная обработка, нарезание метрических и дюймовых резьб, обработка конических поверхностей с конусной линейкой. Применяется в условиях единичного и мелкосерийного производства, а также при ремонте труб нефтяного сортамента.
Диаметр обрабатываемых труб — 48–190 мм, наибольшая длина обрабатываемого конца — 250 мм. Наибольший диаметр обработки над станиной — 800 мм, над суппортом — 490 мм. Наибольший вес устанавливаемой заготовки — 1000 кг.
Станок обладает высокой жёсткостью и виброустойчивостью, имеет высокий уровень механизации и удобное управление. Направляющие станины закалены и отшлифованы, что обеспечивает длительное сохранение точности и максимальный ресурс оборудования. Шероховатость наружной цилиндрической поверхности после чистовой обработки — Ra 2,5 мкм.
Конструкция и кинематика
Станина — цельнолитая с закалёнными и шлифованными направляющими. Обеспечивает высокую жёсткость при нарезании резьб с крупным шагом и точение с усилиями, характерными для обработки трубного сортамента из легированных сталей.
Шпиндельный узел — полый шпиндель с диаметром цилиндрического отверстия 200 мм обеспечивает прохождение трубы насквозь без ограничения по длине заготовки со стороны передней бабки. Наибольшее расстояние от торца патрона до центра задней бабки — 1390 мм. Частота вращения шпинделя — 20–630 об/мин, ступенчатое регулирование через коробку скоростей.
Привод подач — обеспечивает независимое управление продольной, поперечной подачами и подачей резцовых салазок. Продольные подачи: 0,060–1,0 мм/об; поперечные и резцовых салазок: 0,024–0,368 мм/об. Такой диапазон перекрывает все режимы чернового и чистового нарезания резьб и точения торцев, проточек и фасок на трубных концах.
Конусная линейка — наибольшая длина обработки с конусной линейкой — 500 мм, наибольший угол поворота — ±10°. Используется при точении конических поверхностей под конические резьбы API и ГОСТ без поворота резцовых салазок.
Резьбонарезание: — Метрические резьбы: шаг 1–14 мм — покрывает все стандартные резьбы обсадных труб и НКТ по ГОСТ 633-80 и ГОСТ 631-75 — Дюймовые резьбы: 28–2 нитки/дюйм — соответствует резьбам API 5B и ГОСТ 28487-90
Люнет-поддержка — входит в стандартную комплектацию. Обеспечивает поддержку трубной заготовки при обработке конца, исключает прогиб под действием усилия резания. Габариты люнета: 330×1070×1135 мм.
Технические характеристики
Размеры обработки: — Наибольший диаметр заготовки, устанавливаемой над станиной: 840 мм — Наибольший диаметр обработки над станиной: 800 мм — Наибольший диаметр обработки над суппортом: 490 мм — Диаметр обрабатываемых труб: 48–190 мм — Наибольшая длина обрабатываемого конца трубы: 250 мм — Наибольший вес заготовки: 1000 кг — Расстояние от торца патрона до центра задней бабки: 1390 мм — Диаметр отверстия в шпинделе: 200 мм — Наибольшая длина точения с конусной линейкой: 500 мм — Наибольший угол поворота конусной линейки: ±10°
Шпиндель и подачи: — Частота вращения шпинделя: 20–630 об/мин — Продольные подачи: 0,060–1,0 мм/об — Поперечные подачи: 0,024–0,368 мм/об — Подачи резцовых салазок: 0,024–0,368 мм/об
Резьбы: — Метрические: шаг 1–14 мм — Дюймовые: 28–2 нитки/дюйм
Точность обработки: — Шероховатость наружной цилиндрической поверхности (чистовое точение): Ra 2,5 мкм
Габариты и масса: — Станок без люнета: 3975 × 1860 × 1550 мм, масса 6370 кг — Станок с люнетом-поддержкой: масса 7000 кг — Люнет-поддержка: 330 × 1070 × 1135 мм
Области применения
Станок РТ783 применяется на предприятиях нефтяной и газовой промышленности, нефтесервисных компаниях, трубных базах и ремонтных заводах для восстановления и нарезания резьб на концах бурильных, обсадных и насосно-компрессорных труб и муфт к ним. Закалённые направляющие и жёсткая конструкция позволяют стабильно выдерживать точность при работе в условиях производственных цехов с высокой загрузкой.
Подбор и поставка
Подбор по модели РТ783. Критерии выбора: диаметр трубы (48–190 мм), тип и шаг резьбы (метрические 1–14 мм, дюймовые 2–28 н/д), длина обрабатываемого конца (до 250 мм). Поставка комплектная: станок, люнет-поддержка, конусная линейка. Поставка — ТД РУССтанкоСбыт.
