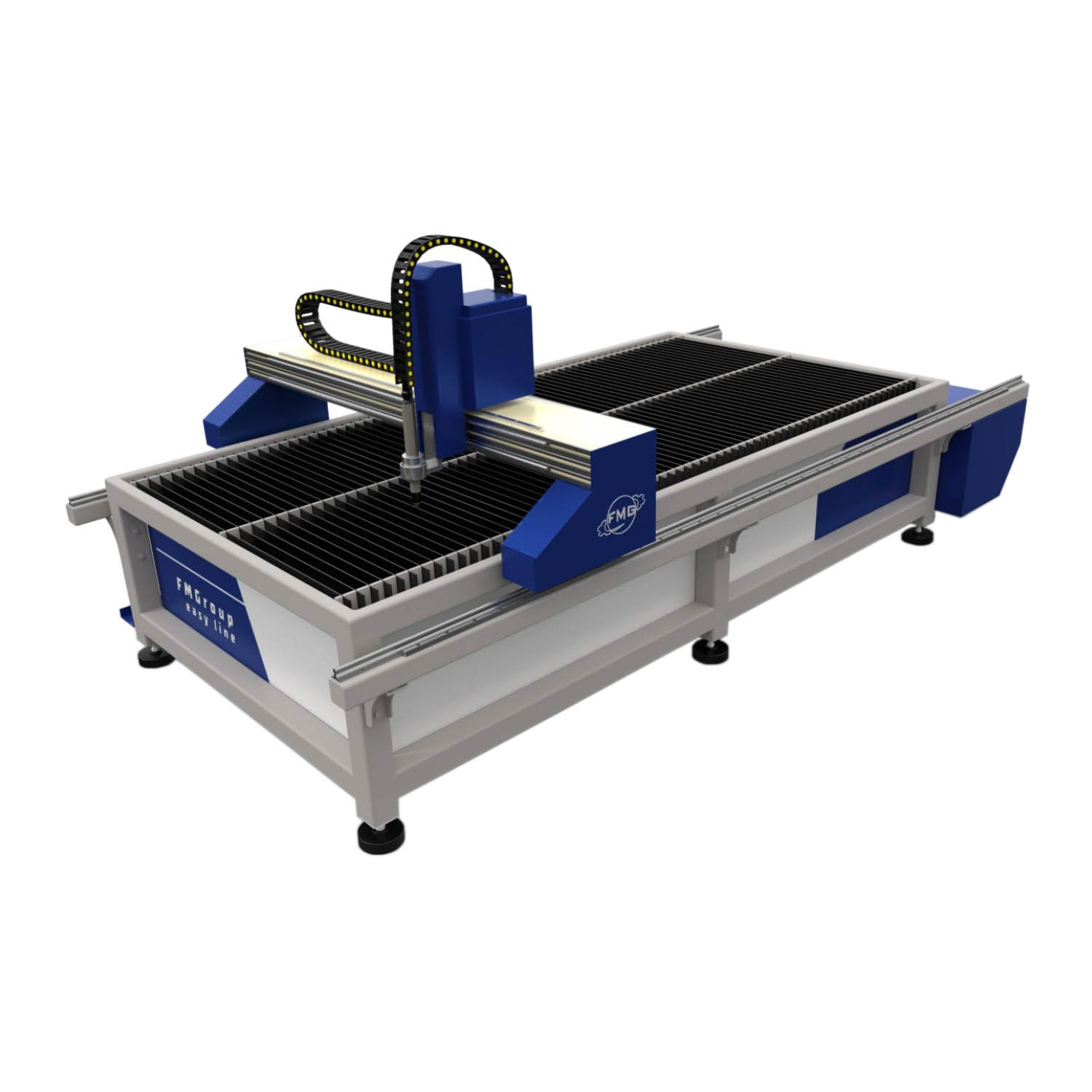

О товаре
Точный и чистый рез
Привод защищен от потери шагов и набегающих погрешностей. Высокоточные прецизионный направляющие, подшипники с преднатягом, безлюфтовые редукторы обеспечивают плавный ход и высокую точность. Благодаря этому у готовых изделий, даже сложной формы, минимальная погрешность.
- Точность позиционирования: 0,5 мм/м
- Программная точность: 0,02 мм/м
- Автоматизированная точность: 0,005 мм/м
Контроль высоты резка (ТНС)
Система ТНС по напряжению дуги отслеживает неровности поверхности разрезаемого металла и автоматически устанавливает необходимый зазор. Это позволяет сделать рез более ровным, чистым и экономит расходные материалы.
Высокая скорость и простая эксплуатация
Система управления позволяет накапливать режимы резки для различных металлов и использовать их повторно. В случае внеплановой остановки, например, отключение электричества, резак можно вернуть в предыдущий кадр, а не начинать сначала.
- Максимальная скорость свободного перемещения: 15 м/мин
Усиленная конструкция и системы защиты
Жесткость рамы и портала обеспечивают отсутствие вибраций и высокие динамические характеристики. Защитный кожух и нижнее расположение зубьев на рейке обеспечивает защиту от повреждения листом металла и исключает накопление пыли.
- Максимальная толщина листа 50мм
Защита резака от удара о заготовку
Во время работы плазмотрон может столкнуться с выступающей деталью.
Система защиты останавливает портал в аварийном режиме, исключая повреждение, с последующей возможностью продолжить резку без порчи заготовки.
Комплектация
Рабочее поле
- 3х1,5м
Рабочий стол
- Рабочий стол с системой удаления газов и гари
- Стол с централизованной вытяжкой
- Стол разделён на секции и оборудован поддонами для сбора отходов и провалившихся деталей (опция)
Состав координатных осей
- Серводвигатели с обратной связью
- Прямой привод
- Прямозубые передачи шестерня-рейка
Системы резки
- Воздушно-плазменная
- Источник плазменной резки марки «FMG-100»
Напряжение сети, В 380
Ток резки, А 30…100
Толщина, мм 3-45
Рабочий цикл 100% при 100А
Толщина механизированного прожига (на пробой), мм 20
Плазмообразующий газ воздух
Рекомендуемые скорости потока и давления 300л, не более 6 атм - Количество резаков
- Один резак
- Программы для создание карт раскроя
- SheetСam
- Система ЧПУ
- На основе Mach3
Условия
- Порядок оплаты: 60% — предоплата, 40% — после готовности установки к отгрузке
- Срок изготовления установки: от 14 до 21 рабочих дней, в зависимости от загруженности производства
- Доставка по РФ и СНГ любой транспортной компанией
- Пусконаладочные работы: настройка оборудования и обучение специалистов заказчика
- Гарантия на установку: 12 месяцев, страхование транспортировки
- Страна происхождения: Россия
- Соответствует ГОСТ 7599-82
- Соответствие постановлению Правительства РФ № 1224, № 719
