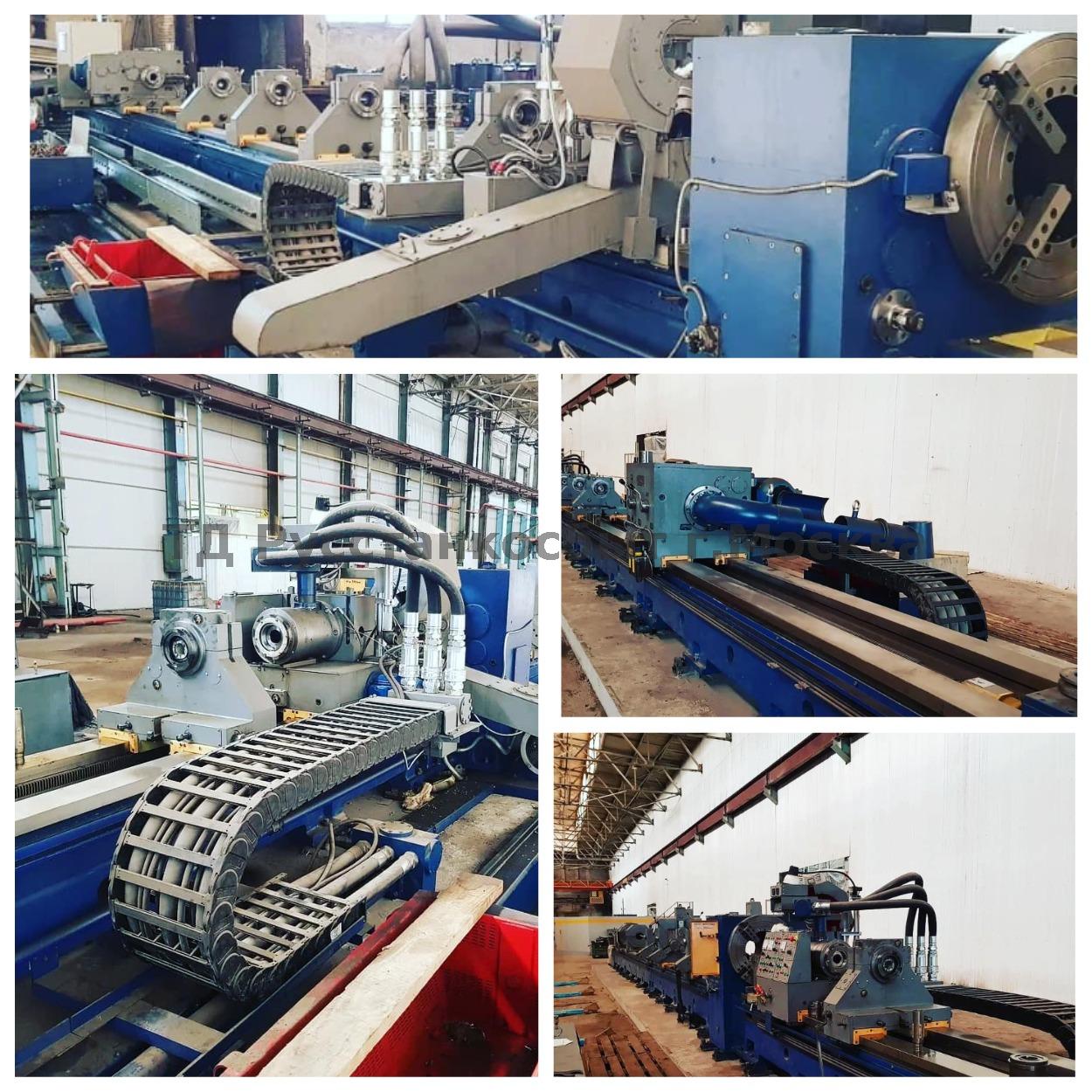

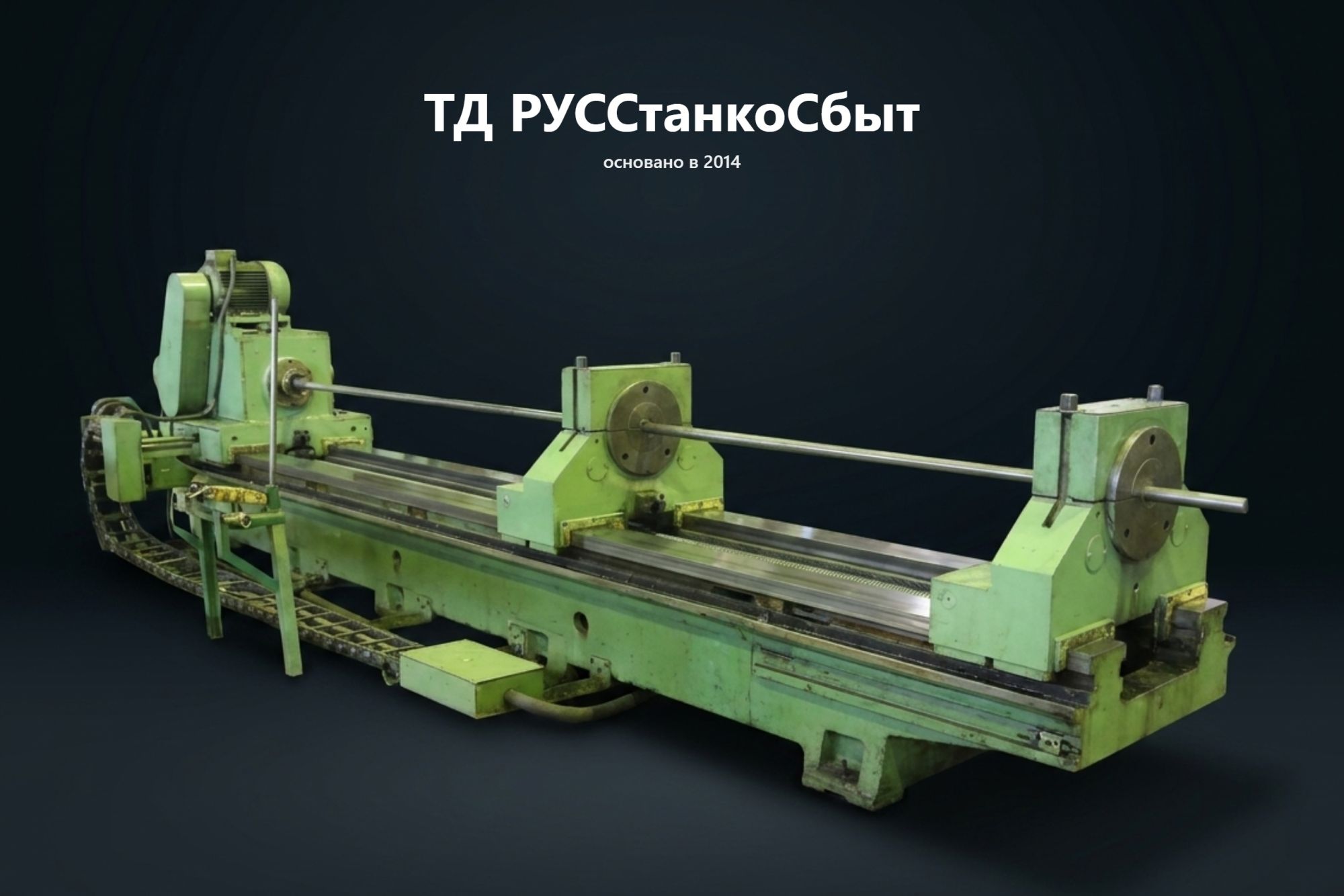

Станок глубокого сверления и растачивания РТ401
Назначение и возможности
Станок РТ401 относится к группе расточных и сверлильно-расточных станков для обработки глубоких отверстий. Предназначен для глубокого сверления, растачивания и раскатки отверстий большого диаметра в длинных заготовках типа цилиндров, гильз, роторных валов, труб и корпусных деталей. Схема обработки — вращение заготовки при неподвижном инструменте, что обеспечивает высокую точность соосности отверстия с наружной поверхностью детали.
Станок позволяет выполнять: глубокое сверление, чистовое и получистовое растачивание, раскатку (выглаживание) отверстий, коническую и фасонную обработку внутренних поверхностей. Управление — система ЧПУ NC-230 с продольной линейной измерительной системой.
Конструкция и кинематика
Станина — шириной 800 мм, обеспечивает жёсткую базу для установки шпиндельной бабки, люнетов и инструментального стебля.
Привод вращения заготовки — регулируемый, мощность 55 кВт, обеспечивает бесступенчатое изменение частоты вращения в зависимости от диаметра и материала обрабатываемой детали.
Зажим заготовки — четырёхкулачковый патрон диаметром 1020 мм с независимым перемещением кулачков для установки несимметричных и эксцентричных деталей.
Люнеты — люнет изделия (1 шт.) для поддержки заготовки; люнет стеблевой (1 шт.) для поддержки инструментального стебля в зоне обработки.
Привод подач — бесступенчатый, на базе высокомоментного привода (опционально). Продольная измерительная система обеспечивает контроль положения инструмента по оси.
Система ЧПУ — NC-230 («Балтсистем»). Опционально: SIEMENS, FANUC, FAGOR, HEIDENHAIN. Оперативный переносной пульт управления — опция.
Технические характеристики
— Наибольшая длина обрабатываемой детали: 9500 мм (до 20 000 мм — опция, шаг 1000 мм) — Наибольший диаметр устанавливаемой детали: 500 мм — Наименьший диаметр устанавливаемой детали: 100 мм — Наибольший диаметр обрабатываемых отверстий: 450 мм — Высота центров: 500 мм — Ширина станины: 800 мм — Мощность привода вращения изделия: 55 кВт — Патрон: четырёхкулачковый, Ø1020 мм, независимое перемещение кулачков — Система ЧПУ: NC-230, с продольной линейной измерительной системой
Комплектация
Базовая поставка: люнет изделия, люнет стеблевой, четырёхкулачковый патрон Ø1020 мм, УЧПУ NC-230, продольная линейная измерительная система, регулируемый привод вращения 55 кВт.
Опции: увеличение длины обработки до 20 000 мм, инструментальные наладки, режущий и раскатной инструмент, коническая и фасонная обработка, бесступенчатый привод подач на базе высокомоментного привода, клиновые опоры, УЧПУ SIEMENS/FANUC/FAGOR/HEIDENHAIN, оперативный переносной пульт управления.
Области применения
Станок РТ401 применяется в нефтегазовой промышленности, тяжёлом и энергетическом машиностроении, оборонной промышленности для обработки гильз цилиндров, роторных валов, корпусов гидроцилиндров, стволов, труб и других длинномерных деталей с глубокими отверстиями диаметром до 450 мм и длиной до 9500 мм (до 20 000 мм в расширенном исполнении).
Подбор и поставка
Подбор по модели РТ401. Длина обработки, тип УЧПУ и комплектация инструментом — по заявке заказчика. Поставка — ТД РУССтанкоСбыт.
