Станок бандажировочный РСС-1000

Станок бандажировочный РСС-1000

Назначение и возможности

Станок бандажировочный РСС-1000 предназначен для бандажировки якорей электрических машин стеклолентой. Заготовка устанавливается в центрах передней и задней бабок. Станок обеспечивает обмотку якорей электродвигателей диаметром до 1000 мм и общей длиной до 1000 мм. Длина участка бандажировки регулируется в диапазоне 400–600 мм, ширина применяемой бандажировочной ленты — 20–30 мм.

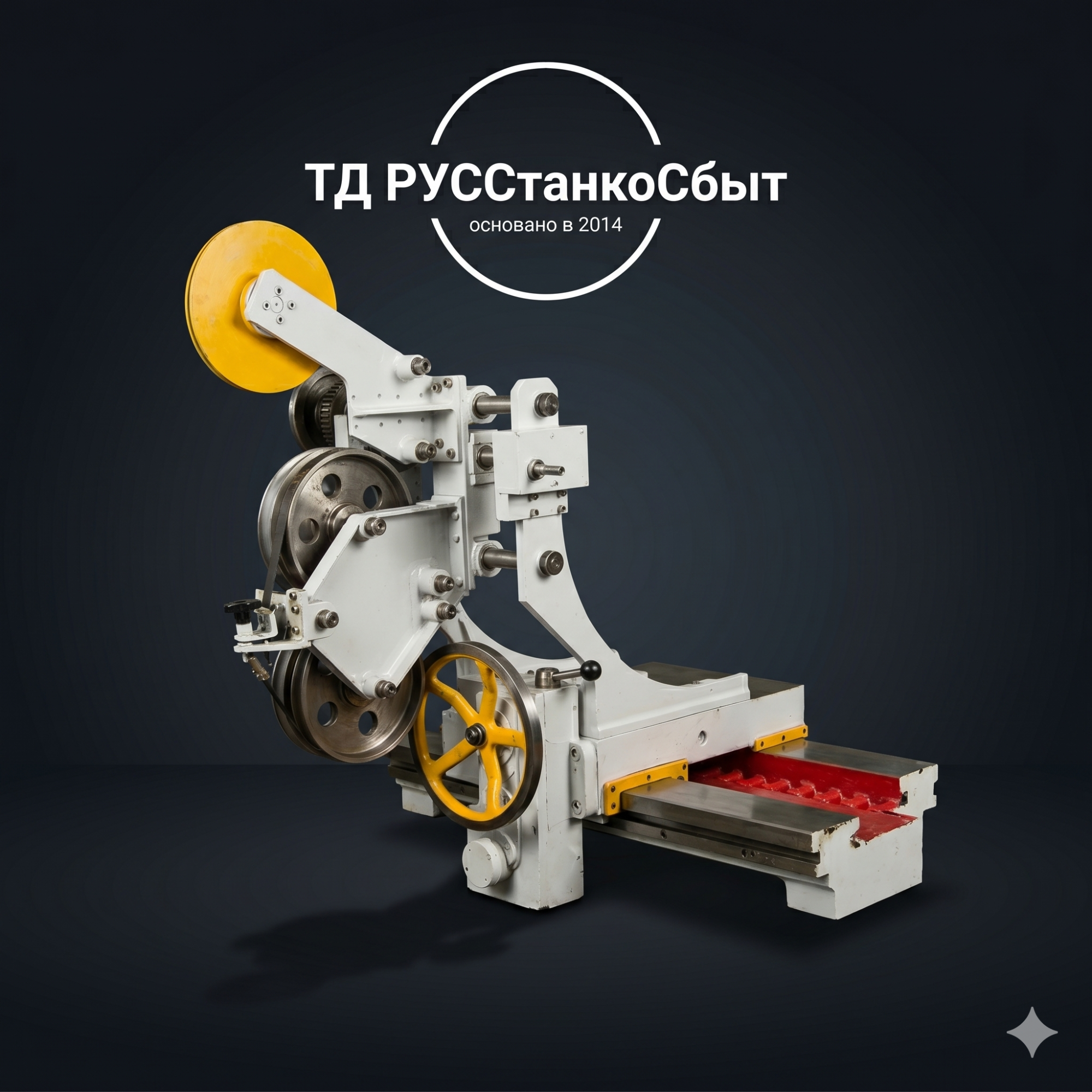

Конструкция станка включает переднюю и заднюю бабки с центрами для установки якоря, каретку с механизированным продольным перемещением до 2050 мм и устройство натяжения стеклоленты с усилием 1,5–2 кН. Вращение шпинделя — бесступенчатое, от 0 до 20 об/мин, что позволяет точно подбирать скорость намотки в зависимости от диаметра и типа якоря. Продольная подача каретки — от 0,8 до 3,0 мм/об, обеспечивает равномерную укладку ленты с заданным шагом и перекрытием витков.

Наибольшее расстояние между центрами — 2200 мм, что позволяет обрабатывать крупногабаритные якоря тяговых электродвигателей. Главный привод мощностью 5,3 кВт обеспечивает стабильный крутящий момент во всём диапазоне частот вращения.

Технические характеристики

— Наибольший диаметр устанавливаемой заготовки в патроне: 140 мм (прямые кулачки), 310 мм (обратные кулачки) — Наибольшее расстояние между центрами: 2200 мм — Наибольшее перемещение каретки: 2050 мм — Частота вращения шпинделя: 0–20 об/мин (бесступенчатое) — Величина продольных подач: 0,8–3,0 мм/об — Наибольшая ширина устанавливаемой стеклоленты: 30 мм — Длина участка бандажировки: 400–600 мм — Натяжение стеклоленты: 1,5–2 кН — Мощность главного привода: 5,3 кВт — Габаритные размеры (Д×Ш×В): 4360×1600×1730 мм — Масса: 3000 кг

Области применения

Станок РСС-1000 применяется в локомотивных депо РЖД, на заводах по ремонту тяговых электродвигателей и электрических машин подвижного состава, а также на предприятиях энергетического машиностроения, выполняющих бандажировку якорей и роторов.

Подбор и поставка

Подбор станка РСС-1000 осуществляется по диаметру и длине обрабатываемого якоря, ширине применяемой стеклоленты и требуемому усилию натяжения. Поставка — ТД РУССтанкоСбыт.
