О товаре

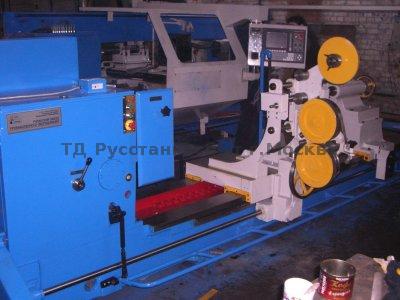

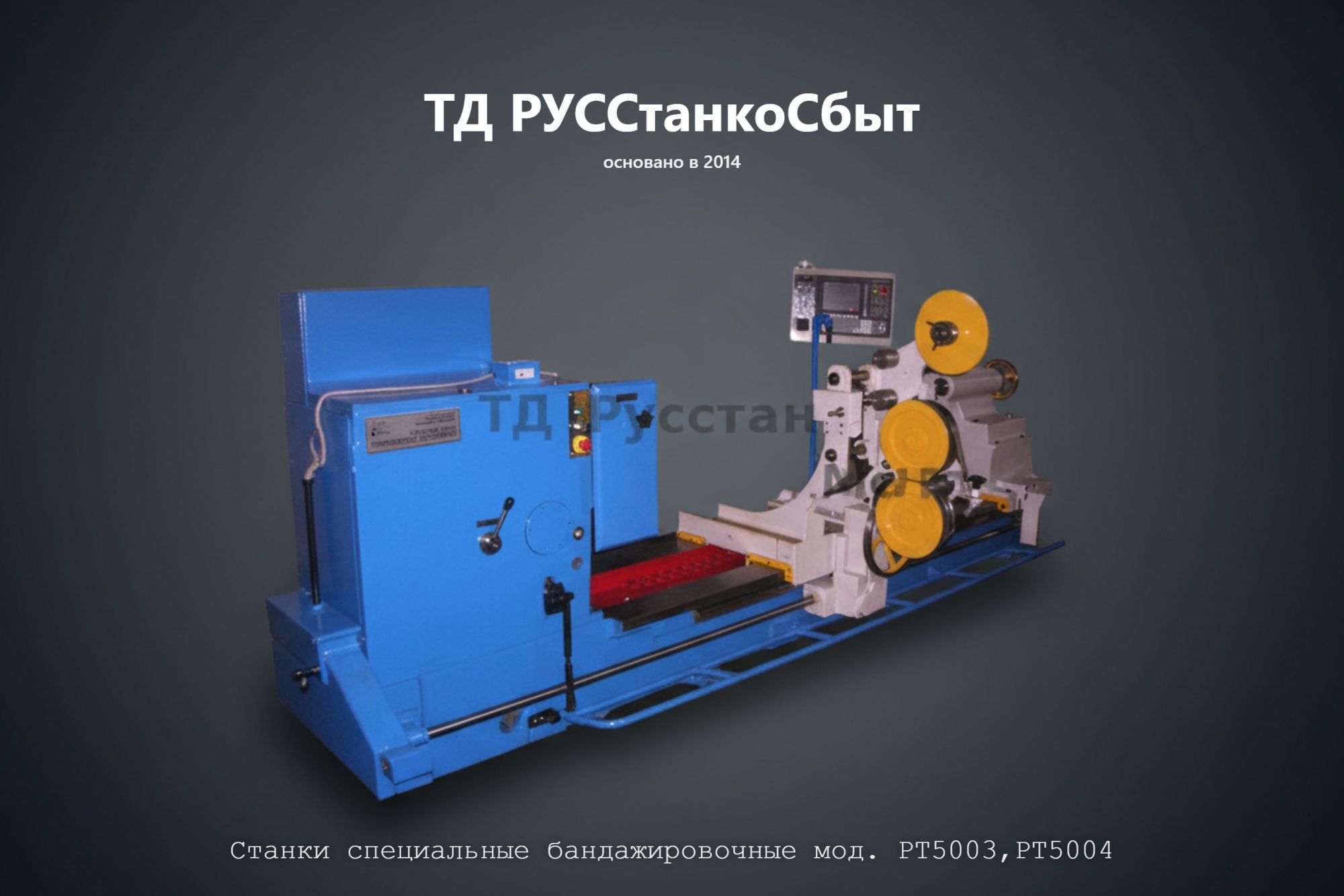

Станок бандажировочный специальный РТ5004 (РТ5003)
Назначение и возможности
Станок бандажировочный специальный РТ5004 предназначен для бандажировки якорей тяговых электродвигателей и электрических машин стеклолентой, а также для продорожки коллекторов электрических машин. Заготовка устанавливается в центрах передней и задней бабок.
Станок обеспечивает бандажировку якорей электродвигателей диаметром до 800 мм при наибольшей длине заготовки 3000 мм (расстояние между центрами). Продорожка коллекторов выполняется специальным приспособлением с перемещением в горизонтальном и вертикальном направлениях. Предусмотрено два исполнения: базовое РТ5003 и расширенное РТ5004 — с возможностью продорожки и расширенными габаритными параметрами.
Станки подлежат применению в локомотивных депо и на заводах, занимающихся ремонтом и изготовлением тяговых электрических машин.
Конструкция и кинематика
Станина — литая, с направляющими для каретки с бандажировочным приспособлением и задней бабки. Конструкция станины обеспечивает устойчивость при нажатии бандажного устройства на якорь и при ускоренном перемещении каретки.
Шпиндельная бабка — с передним поводковым центром для вращения якоря в центрах. Привод шпинделя — от главного электродвигателя через коробку скоростей. Предусмотрено две фиксированные скорости вращения: 10 и 20 об/мин. Такой диапазон частот вращения обеспечивает равномерную, без рывков, укладку стеклоленты на конические и цилиндрические участки якоря.
Задняя бабка — с пинолью в центрах, обеспечивает надёжный поджим заготовки по оси. Наибольшее расстояние между центрами — 3000 мм. Поддержка крупногабаритных якорей при необходимости осуществляется дополнительными опорами.
Каретка и бандажировочное приспособление — каретка перемещается вдоль станины на 2500 мм с продольными подачами 0,8; 1,0; 1,5; 2,0; 2,5; 3,0 мм/об — шаг выбирается из ряда в зависимости от требуемого перекрытия витков стеклоленты. Приспособление для намотки ленты создаёт натяжение 1,5–1,8 кН; наибольшая ширина устанавливаемой стеклоленты — 30 мм.
Приспособление для продорожки (РТ5004) — устанавливается на каретке и обеспечивает горизонтальное перемещение 400 мм и вертикальное 100 мм. Позволяет выполнять прорезку изоляции между ламелями коллектора абразивным или фрезерным инструментом без переустановки якоря.
Привод — главный электродвигатель мощностью 3,2/5,3 кВт (двухскоростной) обеспечивает два диапазона частот вращения шпинделя. Суммарная мощность всех электродвигателей — 5,85 кВт. Управление — от панели на передней бабке.
Технические характеристики
Размеры обработки: — Наибольший диаметр заготовки над станиной: 800 мм — Наибольший диаметр в патроне, прямые кулачки: 140 мм — Наибольший диаметр в патроне, обратные кулачки: 310 мм — Наибольшее расстояние между центрами: 3000 мм — Наибольшее перемещение каретки: 2500 мм
Бандажировочное устройство: — Частота вращения шпинделя: 10 / 20 об/мин (2 скорости) — Продольные подачи: 0,8; 1,0; 1,5; 2,0; 2,5; 3,0 мм/об — Наибольшая ширина стеклоленты: 30 мм — Натяжение стеклоленты: 1,5–1,8 кН
Приспособление для продорожки (РТ5004): — Перемещение в горизонтальном направлении: 400 мм — Перемещение в вертикальном направлении: 100 мм
Электрооборудование: — Мощность главного привода: 3,2 / 5,3 кВт (двухскоростной) — Суммарная мощность электродвигателей: 5,85 кВт
Габариты и масса:
| Параметр | РТ5003 | РТ5004 |
|---|---|---|
| Длина, мм | 4930 | 4960 |
| Ширина, мм | 1550 | 1550 |
| Высота, мм | 1720 | 1610 |
| Масса, кг | 3975 | 4100 |
Области применения
Станки РТ5003 и РТ5004 применяются в локомотивных депо РЖД, на заводах по ремонту и изготовлению тяговых электрических машин, тяговых генераторов, тяговых двигателей электровозов и тепловозов. РТ5004 дополнительно позволяет выполнять продорожку коллекторов без переустановки якоря, что сокращает время технологического цикла ремонта.
Подбор и поставка
Подбор по наименованию модели: РТ5003 (без продорожки) или РТ5004 (с приспособлением для продорожки). Критерии выбора: диаметр якоря (до 800 мм), длина якоря (до 3000 мм), необходимость операции продорожки коллектора. Поставка — ТД РУССтанкоСбыт.
Подобрать конкретную запчасть вы можете у нас на сайте в разделе Каталог ТД РУССтанкоСбыт.
