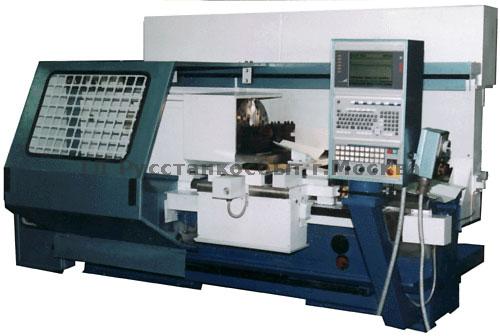

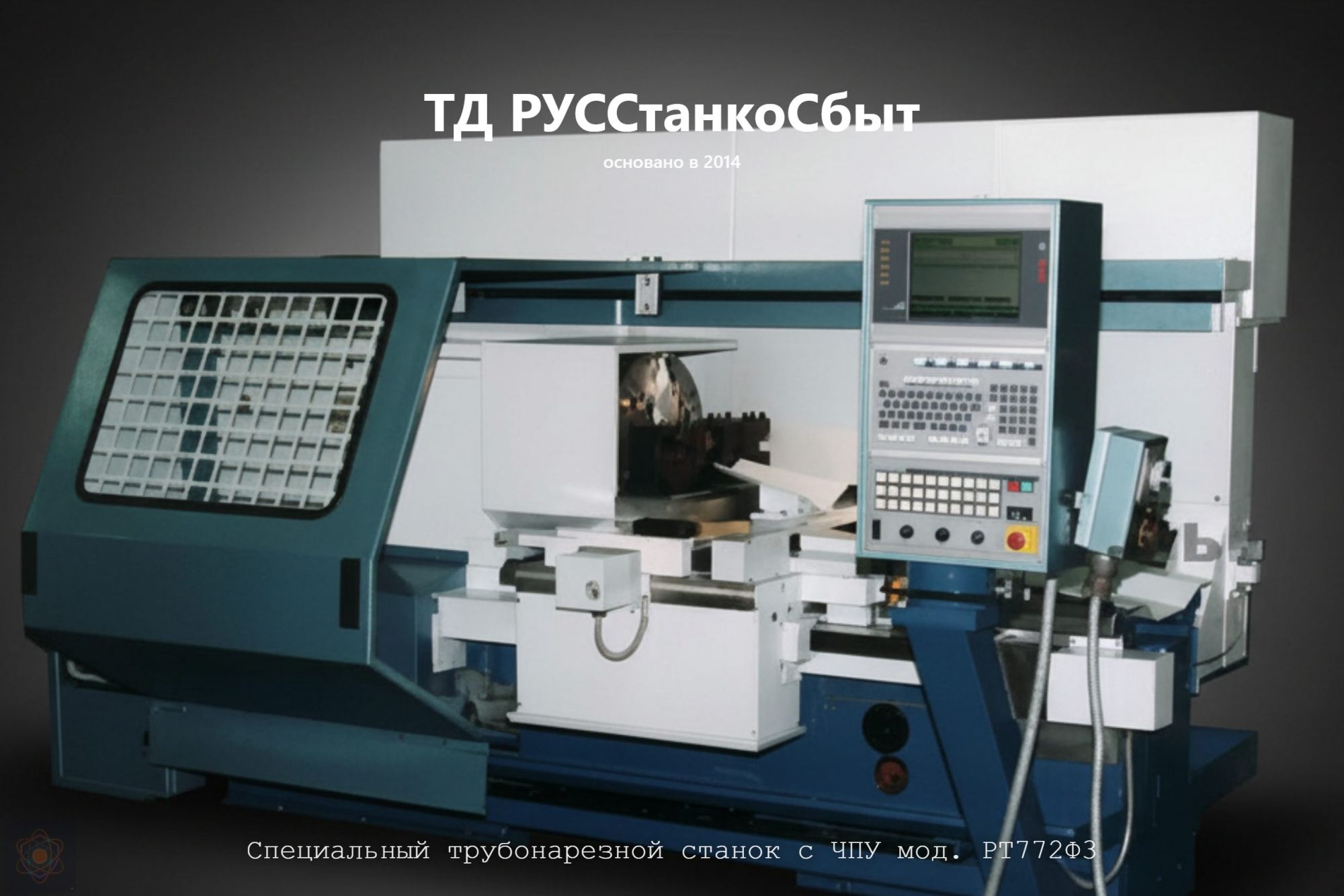

Специальный трубонарезной станок с ЧПУ мод. РТ772Ф3
Назначение и возможности
Станок РТ772Ф3 — специализированный трубонарезной станок с числовым программным управлением, предназначенный для комплексной обработки труб и деталей трубных соединений в условиях единичного и мелкосерийного производства. Станок применяется в отраслях, изготавливающих и ремонтирующих трубы, детали резьбовых соединений, а также везде, где труба используется в качестве заготовки.
На станке выполняются следующие операции:
- Наружное точение цилиндрических и конических поверхностей концов труб
- Растачивание внутренних поверхностей
- Сверление
- Нарезание всех видов резьб — метрических, дюймовых, конических (API, ГОСТ) с конусностью до 20°
- Обработка конических поверхностей с помощью конусной линейки
Обрабатываемые трубы условным диаметром 60, 73, 89 и 114 мм пропускаются через полый шпиндель (диаметр отверстия 115 мм), зажимаются двумя механизированными патронами и вращаются вместе со шпинделем. Второй конец трубы устанавливается на люнет-поддержку.
Класс точности станка — П (повышенный) по ГОСТ 8-82. Шероховатость наружной поверхности после чистовой обработки — Ra 2,5, внутренней — Rz 20.
Мощность главного привода 18,5 кВт и жёсткость конструкции обеспечивают полное использование возможностей быстрорежущего и твердосплавного инструмента при обработке как чёрных, так и цветных металлов.
Конструкция и кинематика
Шпиндельный узел:
- Диаметр отверстия в шпинделе: 115 мм — обеспечивает сквозной пропуск труб диаметром до 114 мм
- Диапазон частот вращения: 60–500 об/мин — бесступенчатое регулирование через привод ЧПУ
- Зажим трубы: два механизированных патрона с синхронным управлением от системы ЧПУ
Суппортная группа (ЧПУ): Управление по двум одновременно управляемым координатам (оси X и Z):
| Параметр | Ось Z | Ось X |
|---|---|---|
| Наибольшее перемещение суппорта, мм | 300 (с патроном) | 450 |
| Рабочие подачи, мм/мин | 3–4 000 | 3–4 000 |
| Скорость быстрых перемещений, мм/мин | до 7 500 | до 7 500 |
| Дискретность задания перемещения | 1 мкм | 1 мкм |
Дискретность позиционирования 1 мкм по обеим осям обеспечивает высокую точность нарезания резьб и финишного точения поверхностей трубных муфт и конусных соединений.
Инструментальная система:
- Высота устанавливаемого резца в инструментальном блоке: 32 мм
Конусная линейка — оснащает станок для обработки конических поверхностей и нарезания конических резьб с конусностью до 20°, что охватывает все стандартные конические трубные резьбы (ГОСТ 6211, API 5B).
Система ЧПУ: станок может оснащаться системами ЧПУ и приводами любых производителей по требованию заказчика — SIEMENS, FANUC, MITSUBISHI, FAGOR, HEIDENHAIN и др.
Технические характеристики
| Параметр | Значение |
|---|---|
| Класс точности (ГОСТ 8-82) | П (повышенный) |
| Диаметры обрабатываемых труб, мм | 60; 73; 89; 114 |
| Диаметр отверстия в шпинделе, мм | 115 |
| Число механизированных патронов | 2 |
| Количество одновременно управляемых координат | 2 (X, Z) |
| Дискретность задания перемещения по X и Z | 1 мкм |
| Перемещение суппорта по Z (с патроном), мм | 300 |
| Перемещение суппорта по X, мм | 450 |
| Рабочие подачи по X и Z, мм/мин | 3–4 000 |
| Быстрые перемещения по X и Z, мм/мин | до 7 500 |
| Частоты вращения шпинделя, об/мин | 60–500 |
| Высота резца в инструментальном блоке, мм | 32 |
| Шероховатость наружной поверхности Ra, мкм | 2,5 |
| Шероховатость внутренней поверхности Rz, мкм | 20 |
| Мощность главного привода, кВт | 18,5 |
| Длина станка, мм | 4 700 |
| Ширина станка, мм | 2 100 |
| Высота станка, мм | 1 880 |
| Масса станка, кг | 6 000 |
Базовая комплектация
- Станина с закалёнными направляющими
- Передняя бабка с полым шпинделем Ø115 мм
- Два механизированных патрона
- Суппорт с ЧПУ-управлением по осям X и Z
- Инструментальный блок (высота резца 32 мм)
- Конусная линейка (конусность до 20°)
- Люнет-поддержка
- Система ЧПУ и приводы (по выбору заказчика: SIEMENS / FANUC / MITSUBISHI / FAGOR / HEIDENHAIN и др.)
- Электрооборудование в комплекте
Области применения
- Нефтегазодобывающая промышленность — нарезание конических и цилиндрических резьб API на бурильных, обсадных и насосно-компрессорных трубах диаметром 60–114 мм
- Нефтесервисные компании и буровые подрядчики — восстановление и ремонт резьбовых соединений трубного сортамента на производственных базах и полевых станциях
- Трубные заводы и металлообрабатывающие предприятия — чистовая обработка и нарезание резьб в потоке трубного производства
- Машиностроение — изготовление деталей из трубных заготовок (штуцеры, переводники, патрубки, муфты) с конической и цилиндрической резьбой
- Энергетика и химическая промышленность — подготовка трубных концов теплообменного и трубопроводного оборудования
Тип производства: единичное и мелкосерийное.
Подбор и поставка
Станок РТ772Ф3 выбирается при необходимости высокоточной обработки и нарезания резьб на трубах условным диаметром 60–114 мм с обеспечением класса точности П и автоматическим управлением циклами по программе ЧПУ. Основные критерии выбора:
- диаметр обрабатываемых труб (60 / 73 / 89 / 114 мм)
- тип нарезаемых резьб (метрическая, дюймовая, коническая API)
- предпочтительная система ЧПУ и марка привода
- требования к шероховатости (наружная Ra 2,5 / внутренняя Rz 20)
Поставка станков РТ772Ф3, запасных частей, инструментальных блоков и комплектующих — через ТД РУССтанкоСбыт.
