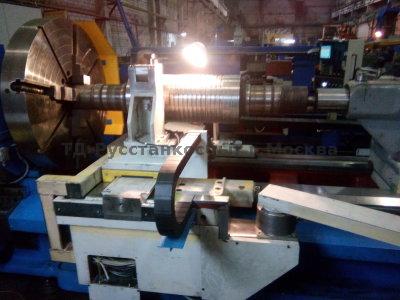

Токарный станок с ЧПУ 1Н65Ф3 (1М65Ф3)
Назначение и возможности
Специальный токарно-винторезный станок с ЧПУ 1Н65Ф3 (1М65Ф3) предназначен для обработки по программе цилиндрических, торцовых, конических, ступенчатых и криволинейных поверхностей деталей из чёрных и цветных металлов и сплавов, а также для сверления и растачивания центральных отверстий, нарезания метрических, дюймовых, модульных и питчевых резьб. Класс точности — П (повышенный) по ГОСТ 8-82.
РМЦ — от 1000 до 12 000 мм, наибольший диаметр обработки над станиной — 1000 мм, над суппортом — 650 мм. Наибольший вес обрабатываемой детали в центрах — 8000 кг. Мощность главного привода — 22 кВт.
Станок оснащается современными системами ЧПУ: NC210, Siemens 802D, Siemens 840D, Fagor 8055T и другими по выбору заказчика. Жёсткость, виброустойчивость и температурная стабильность конструкции обеспечивают стабильное получение заданной точности обработки на протяжении всего срока эксплуатации.
Конструкция и кинематика
Станина — цельнолитая с двумя призматическими закалёнными направляющими для каретки суппорта и задней бабки. Жёсткость конструкции рассчитана на восприятие значительных усилий резания при тяжёлом точении крупногабаритных заготовок.
Шпиндельная бабка — трёхопорный шпиндель. Конец шпинделя фланцевый по DIN — 2-15М. Диаметр цилиндрического отверстия — 128 мм. Частота вращения: 5–500 об/мин, 24 ступени прямого вращения. Все силовые зубчатые колёса кинематической цепи — из легированной стали, закалены и отшлифованы.
Коробка подач — высокая жёсткость кинематической цепи. Обеспечивает нарезание метрических, дюймовых, модульных и питчевых резьб в полном диапазоне стандартных шагов без смены сменных колёс гитары.
Суппорт — ускоренное продольное перемещение: 3 м/мин; поперечное и резцовых салазок: 1 м/мин. Управление по двум осям координат (Z, X) от системы ЧПУ.
Точение конусов — длинных конусов: одновременным включением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте. Коротких — механической подачей резцовых салазок, развёрнутых на требуемый угол.
Ограждения — ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
Технические характеристики
Размеры обработки: — Наибольший диаметр заготовки, устанавливаемой и обрабатываемой над станиной: 1000 мм — Наибольший диаметр заготовки, устанавливаемой и обрабатываемой над суппортом: 650 мм — Наибольшая длина обрабатываемой заготовки (РМЦ): 1000–12 000 мм — Наибольший вес детали в центрах: 8000 кг
Шпиндель: — Конец шпинделя фланцевый по DIN: 2-15М — Диаметр цилиндрического отверстия в шпинделе: 128 мм — Количество ступеней частот вращения: 24 — Частота вращения шпинделя: 5–500 об/мин
Подачи: — Продольные: 0,06–2,42 мм/об — Поперечные: 0,022–0,88 мм/об — Резцовых салазок: 0,022–0,88 мм/об — Ускоренное перемещение, продольное: 3 м/мин — Ускоренное перемещение, поперечное и резцовых салазок: 1 м/мин
Резьбы: — Метрические: шаг 1–96 мм — Дюймовые: 24–1/4 нитки/дюйм — Модульные: 0,5–24 модуль — Питчевые: 96–1 питч диаметральный
Привод: — Мощность главного привода: 22 кВт
Габариты и масса:
| РМЦ, мм | Длина, мм | Масса, кг |
|---|---|---|
| 1000 | 4100 | 12 800 |
| 3000 | 6140 | — |
| 5000 | 8180 | — |
| 6000 | 9190 | — |
| 8000 | 11 380 | — |
| 10 000 | 13 210 | — |
| 12 000 | 15 210 | — |
— Ширина: 2200 мм; Высота: 1770 мм
Комплектация
Стандартная поставка: — Патрон четырёхкулачковый Ø1000 мм — Люнет неподвижный Ø70–380 мм — Люнет подвижный Ø70–250 мм
Области применения
Станок 1Н65Ф3 (1М65Ф3) применяется в тяжёлом и энергетическом машиностроении, судостроении, нефтегазовой и атомной промышленности, металлургии и железнодорожной промышленности для программной обработки крупногабаритных деталей: роторы, валы, оси, бандажи, корпуса, цилиндры — диаметром до 1000 мм и длиной до 12 000 мм при весе до 8000 кг.
Подбор и поставка
Подбор по модели 1Н65Ф3 / 1М65Ф3 и требуемому РМЦ (1000–12 000 мм). Тип системы ЧПУ — по выбору заказчика (NC210, Siemens 802D/840D, Fagor 8055T). Поставка — ТД РУССтанкоСбыт.
