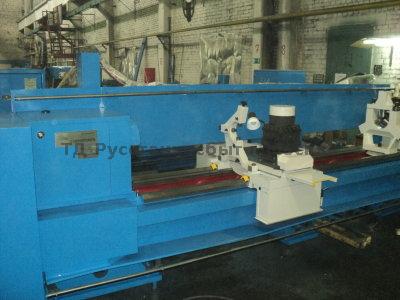

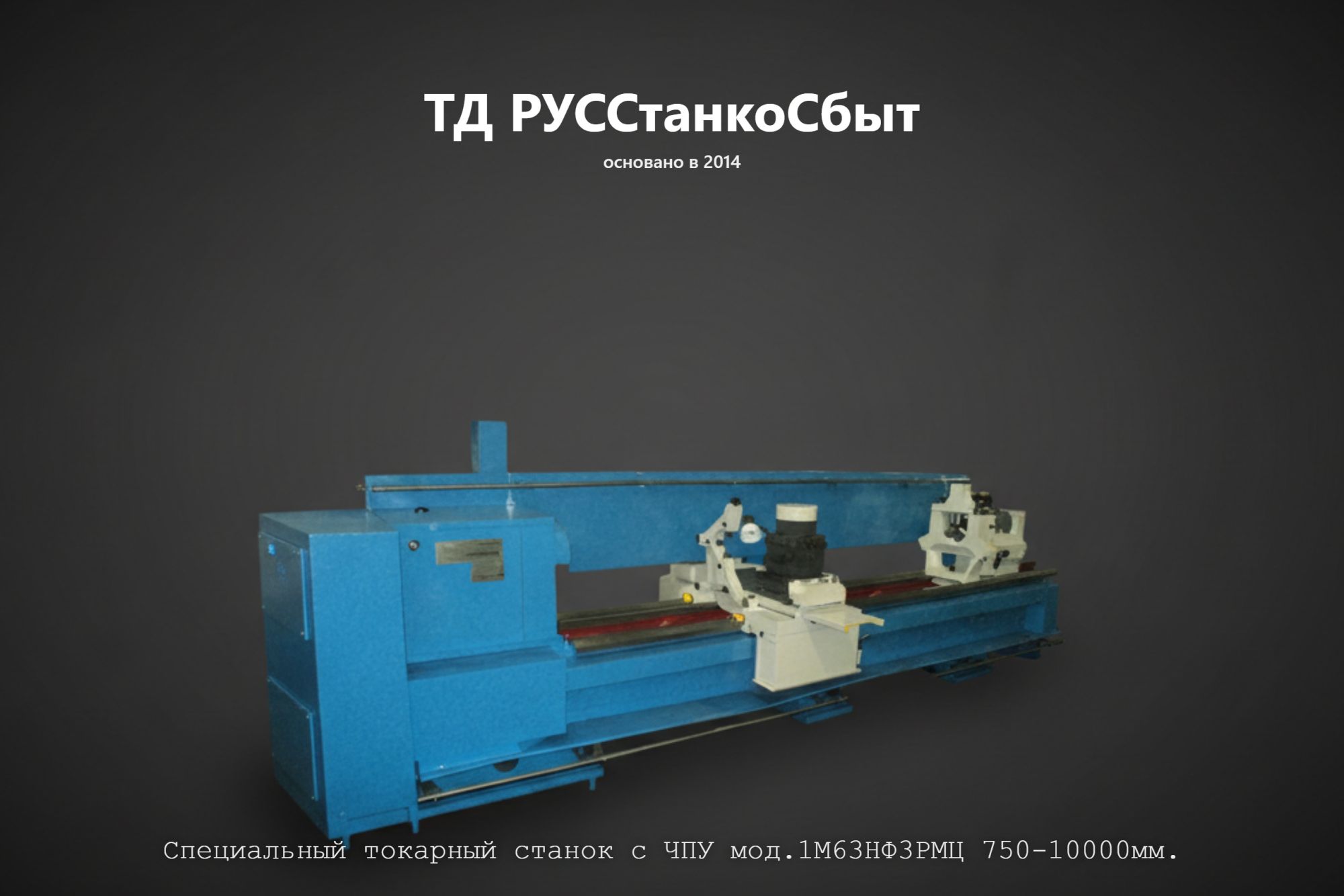

Токарный станок с ЧПУ 1М63НФ3 (1М63Ф3)
Назначение и возможности
Токарный станок с ЧПУ 1М63НФ3 (1М63Ф3) предназначен для выполнения широкого спектра токарных операций в автоматическом и полуавтоматическом режиме: наружное и внутреннее точение, подрезка торцев, растачивание, сверление, обработка конусов, нарезание метрических, дюймовых, модульных и питчевых резьб. Высокая мощность привода (22 кВт), двухпризменные направляющие станины и жёсткая конструкция позволяют в полной мере использовать возможности твёрдосплавного и быстрорежущего инструмента при обработке чёрных и цветных металлов.
РМЦ — от 750 до 12 000 мм, наибольший диаметр над станиной — 670 мм, наибольший вес заготовки — 3500 кг. Станок применяется в единичном и мелкосерийном производстве для обработки деталей типа валов, осей, втулок, фланцев, колец.
Конструкция и кинематика
Станина — с двумя призматическими направляющими, обеспечивающими точность перемещения суппорта и длительный ресурс без переточки. Направляющие закалены. Проёмы в станине обеспечивают эффективный отвод стружки; уборка из поддона производится сзади станка. Электрошкаф закреплён на станке — минимальная занимаемая площадь.
Привод главного движения — два диапазона частот вращения шпинделя с автоматическим переключением нажатием кнопки на панели управления с индикацией на дисплее. Диапазон частот вращения: 10–1600 об/мин. Мощность: 22 кВт.
Суппорт и резцедержатель — в стандартном исполнении быстросменный резцедержатель на резцовых салазках. Дополнительно: четырёхгранная револьверная головка и стойка под борштангу.
Система ЧПУ — по требованию заказчика: Heidenhain, Siemens, Fagor, NUM и другие. Поворотный пульт управления расположен на подвижном ограждении.
Ограждения — функциональные кожухи и подвижное ограждение зоны резания и патрона. Опционально — стружкоуборочный транспортёр при большом объёме снимаемой стружки.
Технические характеристики
— Наибольший диаметр заготовки над станиной: 670 мм (установка), 630 мм (обработка с поворотом резцедержателя) — Наибольший диаметр заготовки над суппортом: 340 мм — Наибольшая длина обрабатываемой заготовки (РМЦ): 750–12 000 мм — Диапазонов частот вращения шпинделя: 2 (переключение автоматическое) — Частота вращения шпинделя: 10–1600 об/мин — Наибольший вес заготовки: 3500 кг — Мощность главного привода: 22 кВт — Система ЧПУ: Heidenhain / Siemens / Fagor / NUM — по выбору заказчика
Габариты и масса (при РМЦ 3000 мм): — Длина × ширина × высота: 5800×1950×1900 мм — Масса: 5800 кг
Комплектация
Стандартная поставка: трёхкулачковый патрон Ø400 мм, люнет неподвижный Ø20–215 мм, люнет подвижный Ø20–150 мм, быстросменный резцедержатель.
Опции: четырёхкулачковый патрон Ø500 мм, вращающийся центр задней бабки, транспортёр стружкоудаления, ручной четырёхсторонний резцедержатель, башмаки для выставки станины, четырёхгранная револьверная головка, стойка под борштангу.
Области применения
Станок применяется в тяжёлом и энергетическом машиностроении, судостроении, нефтегазовой отрасли, железнодорожной промышленности для обработки крупногабаритных деталей: валы, оси, роторы, цилиндры, фланцы, кольца — диаметром до 630 мм и длиной до 12 000 мм.
Подбор и поставка
Подбор по модели 1М63НФ3 / 1М63Ф3, требуемому РМЦ (750–12 000 мм) и типу системы ЧПУ. Поставка — ТД РУССтанкоСбыт.
