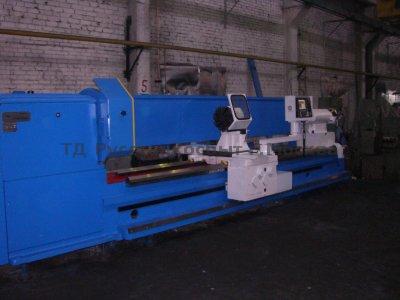

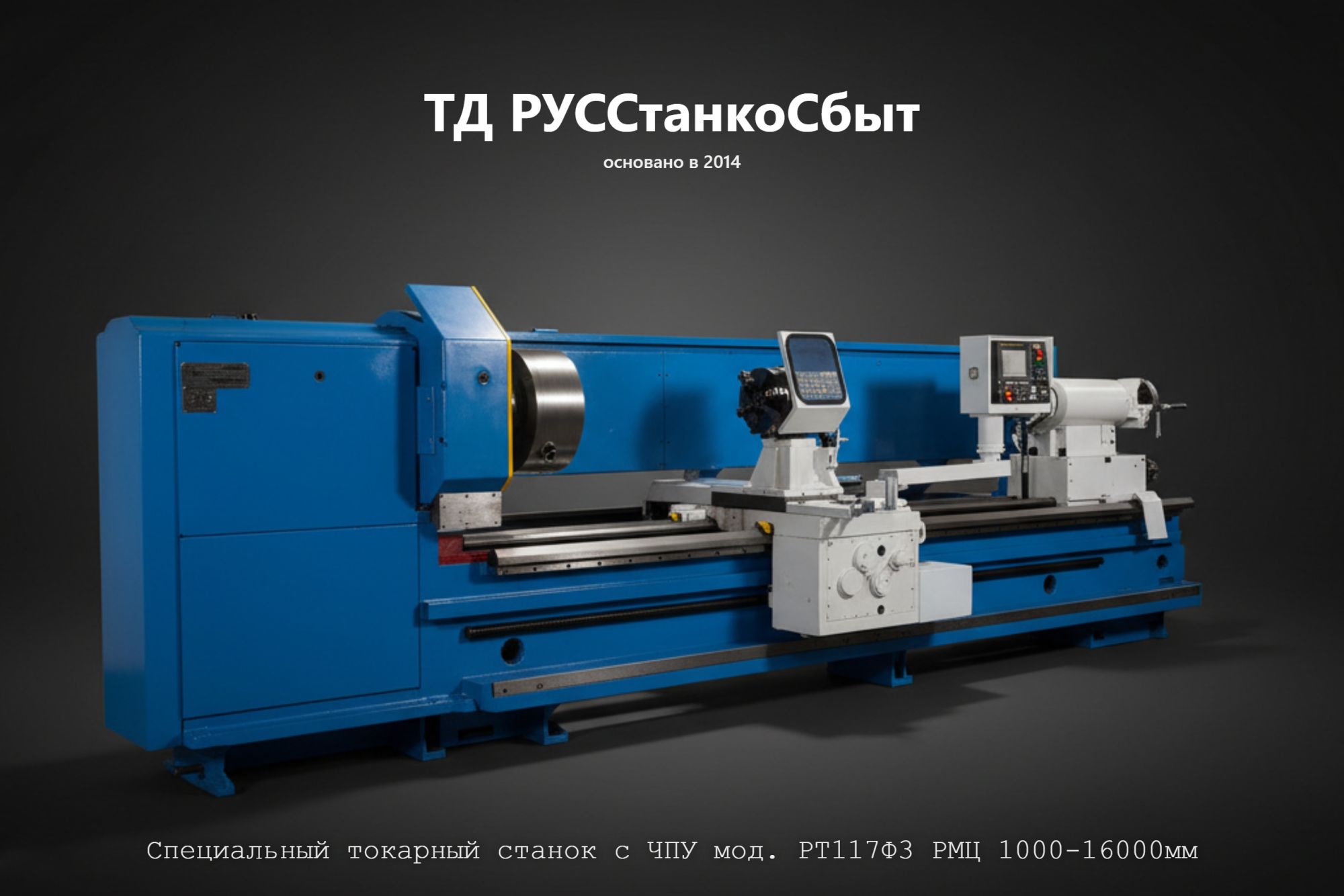

Токарный станок с ЧПУ РТ117Ф3
Назначение и возможности
Специальный токарный станок с ЧПУ РТ117Ф3 предназначен для высокоточной обработки крупногабаритных деталей по программе: наружное и внутреннее точение, подрезка торцев, растачивание, сверление, обработка конических и криволинейных поверхностей, нарезание метрических, дюймовых, модульных и питчевых резьб. Класс точности — П (повышенный) по ГОСТ 8-82.
РМЦ — от 1000 до 16 000 мм, наибольший диаметр обработки над станиной — 1140 мм, над выемкой — 1650 мм. Наибольший вес детали в центрах — 8000 кг (при РМЦ до 3000 мм) и 10 000 кг (при РМЦ свыше 3000 мм). Мощность главного привода — 22 кВт (30 кВт по заказу).
Высокая мощность привода, жёсткость конструкции и широкий диапазон частот вращения шпинделя и подач обеспечивают полное использование возможностей прогрессивного режущего инструмента при обработке чёрных и цветных металлов и сплавов. Станок оснащается системами ЧПУ NC210, Siemens 802D, Siemens 840D, Fagor 8055T и другими по выбору заказчика.
Конструкция и кинематика
Станина — цельнолитая с двумя призматическими закалёнными направляющими для каретки суппорта и задней бабки. Жёсткость, виброустойчивость и температурная стабильность конструкции обеспечивают получение необходимой точности обработки на протяжении всего срока эксплуатации. В исполнении с выемкой (РМЦ 1000 и 3000 мм) — возможность установки заготовок диаметром до 1650 мм; длина выемки от торца патрона — не менее 390 мм.
Шпиндельная бабка — трёхопорный шпиндель. Диаметр цилиндрического отверстия — 128 мм, конец шпинделя по DIN — 2-15М. Частота вращения: 5–500 об/мин, 24 ступени прямого вращения. Все силовые зубчатые колёса кинематической цепи — из легированной стали, закалены и отшлифованы.
Коробка подач — высокая жёсткость кинематической цепи. Обеспечивает нарезание всех стандартных типов резьб в полном диапазоне шагов. При частоте вращения шпинделя 5–63 об/мин (кроме 38 и 55 об/мин) доступен расширенный ряд подач: продольные до 19,36 мм/об, поперечные и резцовых салазок до 7,04 мм/об.
Точение конусов — длинных конусов: одновременным включением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте. Коротких — механической подачей резцовых салазок, развёрнутых на требуемый угол. Конусная линейка — опция (длина обработки 500 или 700 мм).
Ограждения и блокировки — ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
Технические характеристики
Размеры обработки: — Наибольший диаметр заготовки, устанавливаемой над станиной: 1200 мм — Наибольший диаметр обработки над станиной: 1140 мм — Наибольший диаметр, устанавливаемого и обрабатываемого над суппортом: 900 мм — Наибольший диаметр заготовки над выемкой станины: 1650 мм* — Длина выемки от торца патрона: не менее 390 мм* — Наибольшая длина обрабатываемой детали (РМЦ): 1000–16 000 мм — Наибольший вес детали в центрах: 8000 кг** / 10 000 кг***
Шпиндель: — Конец шпинделя по DIN: 2-15М — Диаметр цилиндрического отверстия: 128 мм — Количество ступеней частот вращения: 24 — Частота вращения шпинделя: 5–500 об/мин
Подачи: — Продольные: 0,06–2,42 мм/об (расширенный ряд: 0,06–19,36 мм/об****) — Поперечные: 0,022–0,88 мм/об (расширенный ряд: 0,022–7,04 мм/об****) — Резцовых салазок: 0,022–0,88 мм/об (расширенный ряд: 0,022–7,04 мм/об****)
Резьбы: — Метрические: шаг 1–96 мм — Дюймовые: 24–1/4 нитки/дюйм — Модульные: 0,5–24 модуль — Питчевые: 96–1 питч диаметральный
Привод: — Мощность главного привода: 22 кВт (30 кВт — по заказу)
Габариты и масса:
| РМЦ, мм | Длина, мм | Масса, кг |
|---|---|---|
| 1000 | 4100 | 11 000 |
| 3000 | 6140 | 13 000 |
| 4800 | 8000 | 16 000 |
| 6000 | 9000 | 17 500 |
| 8000 | 11 200 | 18 600 |
| 10 000 | 13 000 | 22 000 |
| 12 000 | 15 000 | 25 000 |
| 16 000 | 19 000 | 30 000 |
— Ширина: 2110 мм; Высота: 2000 мм
Примечания: — * — для станков с выемкой в станине (РМЦ 1000 и 3000 мм) — ** — для станков с РМЦ до 3000 мм — *** — для станков с РМЦ свыше 3000 мм — **** — только при частоте вращения шпинделя 5–63 об/мин (кроме 38 и 55 об/мин)
Комплектация
Стандартная поставка: — Патрон четырёхкулачковый Ø1000 мм — Люнет подвижный Ø70–250 мм — Люнет закрытый Ø100–500 мм — Люнет открытый Ø500–800 мм (для РМЦ 6000 мм и выше) — Опоры клиновые
Опции (поставляются за отдельную плату): — Патрон четырёхкулачковый Ø1250 мм — Патрон трёхкулачковый Ø400 мм — Конусная линейка (длина обработки 500 или 700 мм) — Резьбоуказатель — Люнет неподвижный Ø440–700 мм — Люнет открытый Ø650–900 мм — Люнет открытый Ø300–500 мм — Сменные зубчатые колёса для нарезания специальных резьб 11,5 и 27 ниток/дюйм
Области применения
Станок РТ117Ф3 применяется в тяжёлом и энергетическом машиностроении, судостроении, нефтегазовой и атомной промышленности, металлургии для обработки особо крупных деталей: роторы, валы, оси, барабаны, цилиндры, обечайки — диаметром до 1140 мм и длиной до 16 000 мм при весе до 10 000 кг.
Подбор и поставка
Подбор по модели РТ117Ф3 и требуемому РМЦ (1000–16 000 мм). Исполнение с выемкой — для РМЦ 1000 и 3000 мм под заготовки Ø до 1650 мм. Мощность 30 кВт — по отдельному заказу. Тип системы ЧПУ — по выбору заказчика. Поставка — ТД РУССтанкоСбыт.
