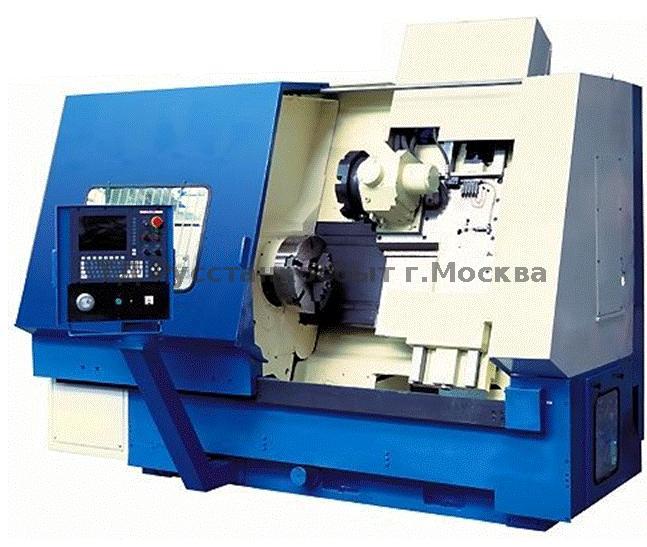

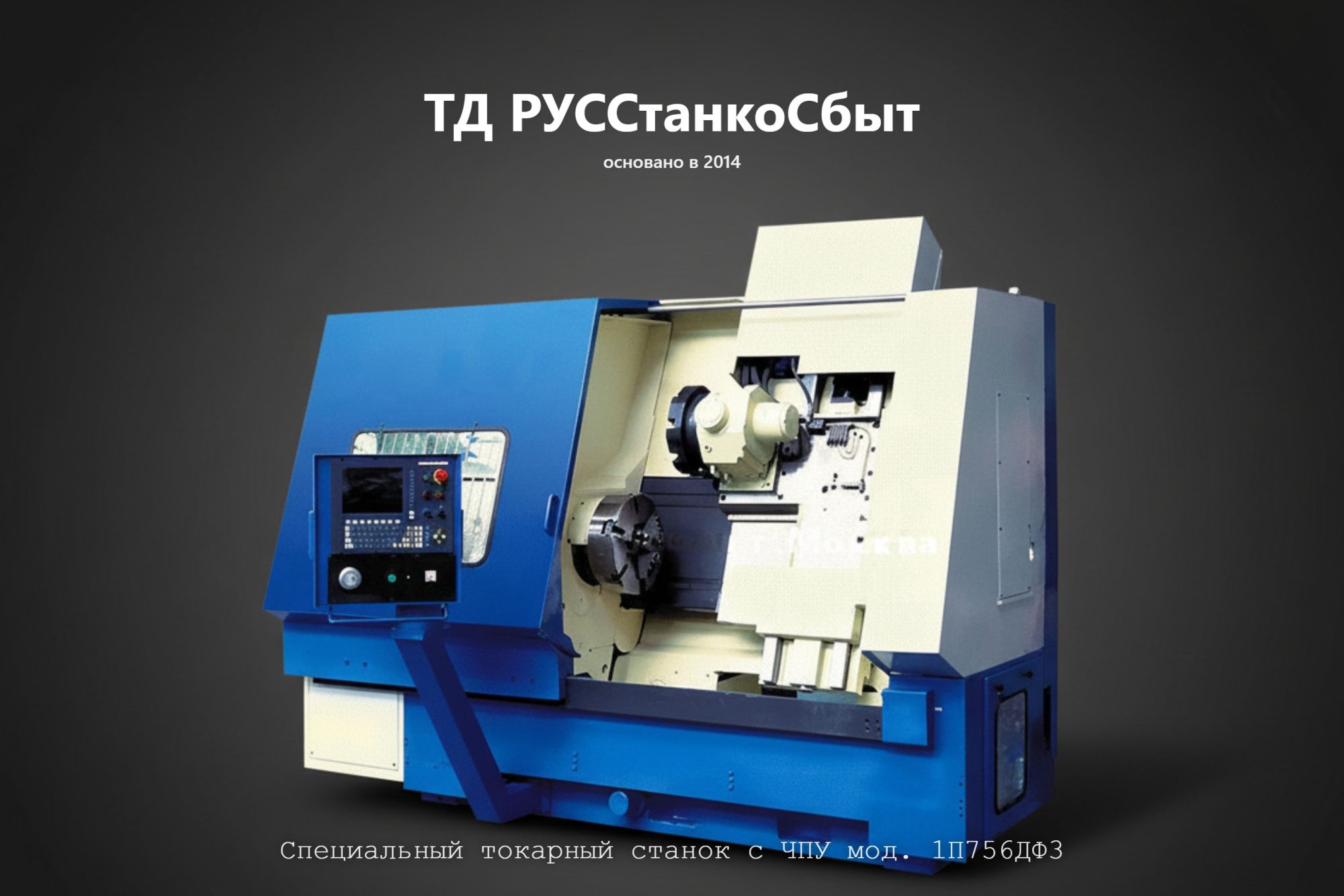

Токарный полуавтомат с ЧПУ 1П756ДФ3
Назначение и возможности
Токарный полуавтомат с ЧПУ 1П756ДФ3 предназначен для обработки по программе цилиндрических, торцовых, конических, ступенчатых и криволинейных поверхностей деталей из чёрных и цветных металлов и сплавов, а также для сверления и растачивания центральных отверстий, нарезания наружных резьб. Класс точности — П (повышенный) по ГОСТ 8-82.
Наибольший диаметр обработки в патроне — 500 мм, наибольшая длина обрабатываемой заготовки — 320 мм, наибольшая глубина растачивания — 120 мм. Мощность главного привода — 22–30 кВт. Станок оснащается системами ЧПУ NC210, Siemens 802D, Siemens 840D, Fagor 8055T и другими по выбору заказчика.
Конструктивная особенность — расположение зеркала направляющих станины в наклонной плоскости, обеспечивающее свободный доступ оператора к обрабатываемой детали и эффективный отвод стружки из зоны резания.
Конструкция и кинематика
Станина — наклонная компоновка (slant-bed). Накладные стальные закалённые направляющие продольного и поперечного перемещений в сочетании с опорами качения и антифрикционными накладками гарантируют длительное сохранение точности полуавтомата без переточки направляющих. Стружка и охлаждающая жидкость свободно сходят по наклонным плоскостям в поддон.
Шпиндельная бабка — конец шпинделя по ГОСТ 12523-67: 11М. Диапазон частот вращения: 8–1600 об/мин (базовый) или 10–2000 об/мин (расширенный). Бесступенчатое регулирование от привода с ЧПУ.
Инструментальная система — двухголовочная компоновка: — Верхняя револьверная головка — 8 позиций: резцовые, расточные, сверлильные и специальные блоки для наружной и внутренней обработки — Нижняя револьверная головка — 4 позиции: дополнительный инструмент для отрезки, канавочных и других операций
Двухголовочная компоновка позволяет вести двустороннюю обработку детали без смены установа и существенно сокращает вспомогательное время.
Суппорт — два управляемых оси координат (Z, X). Пределы рабочих подач по продольной и поперечной осям — 1–4000 мм/мин. Скорость ускоренных перемещений по обеим осям — 8000 мм/мин. Дискретность задания перемещений по осям координат — 0,001 мм.
Резьбонарезание — наибольший шаг нарезаемой резьбы: 39,999 мм.
Технические характеристики
Размеры обработки: — Наибольший диаметр заготовки, устанавливаемой над станиной: 630 мм — Наибольший диаметр обработки в патроне: 500 мм — Наибольшая длина обрабатываемой заготовки: 320 мм — Наибольшая глубина растачивания: 120 мм
Шпиндель: — Конец шпинделя по ГОСТ 12523-67: 11М — Частота вращения шпинделя: 8–1600 об/мин (базовый); 10–2000 об/мин (расширенный)
Суппорт: — Пределы рабочих подач (продольные и поперечные): 1–4000 мм/мин — Скорость ускоренных перемещений: 8000 мм/мин — Дискретность задания по осям координат: 0,001 мм
Резьбонарезание: — Наибольший шаг нарезаемой резьбы: 39,999 мм
Инструментальная система: — Количество революционных головок: 2 — Верхняя РГ: 8 позиций — Нижняя РГ: 4 позиции — Всего инструментальных позиций: 12
Привод: — Мощность главного привода: 22–30 кВт
Габариты и масса: — Длина × ширина × высота: 4600 × 2400 × 2600 мм — Масса: 8600 кг
Комплектация
Резцовые блоки, расточные блоки, сверлильные блоки и специальные блоки для 8-позиционной головки 1П756ДФ3.40.000 (4-позиционной — 1П756ДФ3.39.000) поставляются отдельно по каталогу ТД РУССтанкоСбыт.
Области применения
Полуавтомат 1П756ДФ3 применяется в автомобилестроении, авиационной и оборонной промышленности, тяжёлом машиностроении для высокопроизводительной токарной обработки партий деталей типа тел вращения — фланцы, корпуса, кольца, ступицы, шкивы — диаметром до 500 мм в условиях мелко- и среднесерийного производства.
Подбор и поставка
Подбор по модели 1П756ДФ3. Критерии выбора: диаметр обработки (до 500 мм), длина (до 320 мм), тип системы ЧПУ, диапазон частот вращения (1600 или 2000 об/мин). Поставка — ТД РУССтанкоСбыт.
Подобрать конкретную запчасть вы можете у нас на сайте в разделе Каталог ТД РУССтанкоСбыт.
