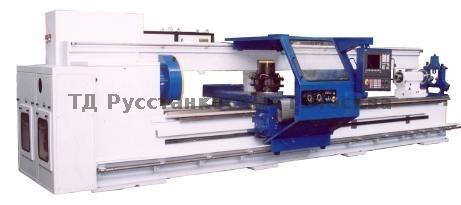

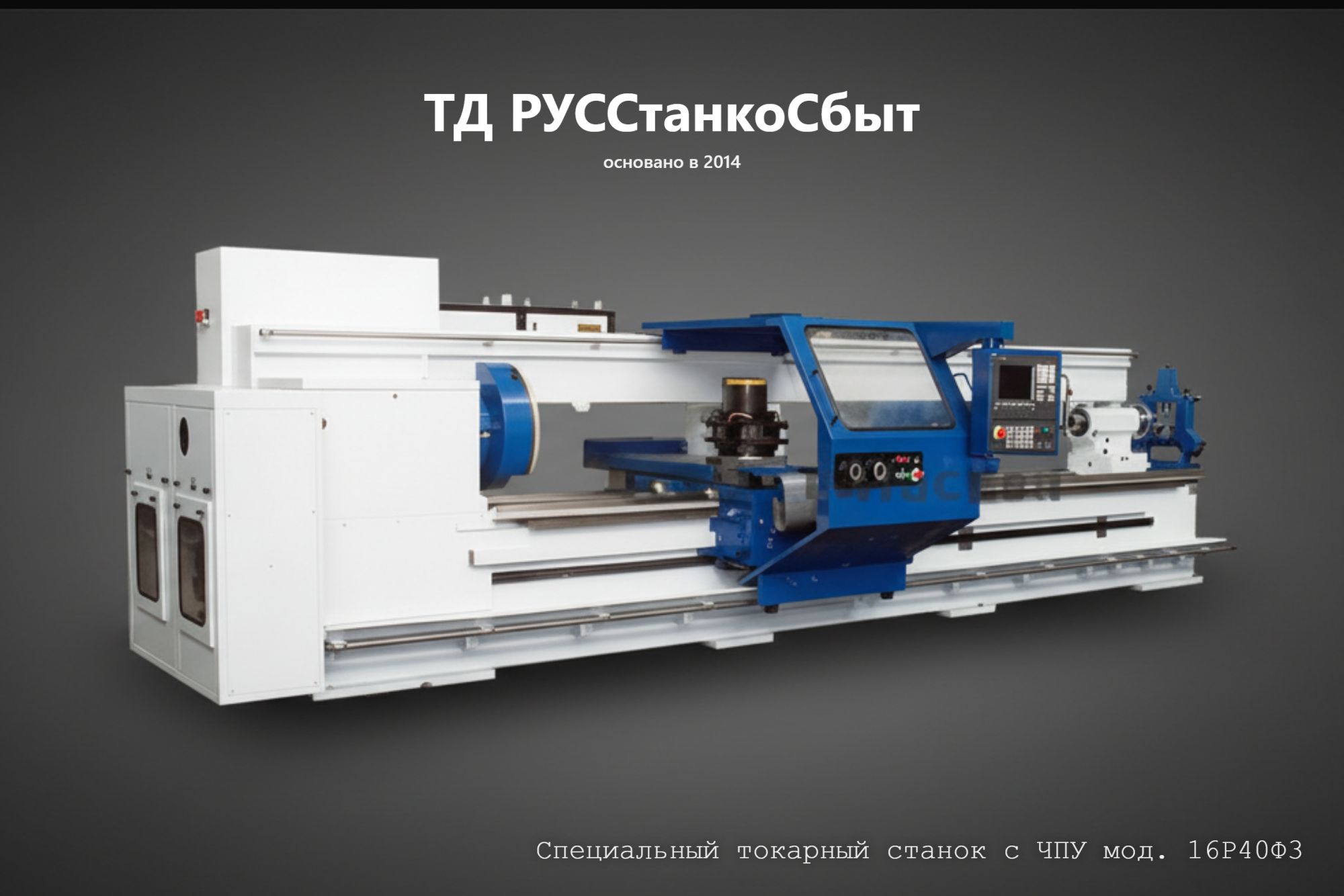

Специальный токарный станок с ЧПУ 16Р40Ф3 (с РГ и осью C)
Назначение и возможности
Станок токарный с ЧПУ 16Р40Ф3 предназначен для обработки деталей с прямоугольным, ступенчатым и криволинейным профилями, а также для нарезания резьб в автоматическом цикле по программе. Техническая характеристика и жёсткость станка позволяют полностью использовать возможности современного режущего инструмента при обработке чёрных и цветных металлов.
Наибольший диаметр обработки над станиной — 730 мм, длина обрабатываемой заготовки в центрах — до 1500 мм. Мощность главного привода — 30 кВт. Шероховатость наружной цилиндрической поверхности после чистового точения — Ra 2,5 мкм; внутренней — Rz 20.
Ключевая особенность данной модели по сравнению с базовой 16К40Ф3 — наличие восьми- или двенадцатипозиционной револьверной головки с горизонтальной осью вращения (DUPLOMATIK или аналог) и управляемой оси C (ось шпинделя) с дискретностью 0,001°, что обеспечивает возможность токарно-фрезерной обработки и позиционирования заготовки по углу.
Конструкция и состав
Основные узлы: станина, шпиндельная бабка, задняя бабка, каретка, фартук, привод продольных и поперечных подач,革 революционная головка (8/12 позиций), пульт управления, ограждение зоны резания, система охлаждения, электрошкаф, система смазки.
Станина — цельнолитая с закалёнными и шлифованными направляющими. Жёсткость конструкции рассчитана на восприятие значительных усилий резания при тяжёлом точении.
Шпиндельная бабка — бесступенчатое регулирование частоты вращения в диапазоне 5–1200 об/мин от привода с ЧПУ. Ось C — управляемое позиционирование шпинделя с дискретностью 0,001°, скорость вращения по оси C: 0,1–10 об/мин.
Суппорт — перемещение по оси Z до 1500 мм, по оси X до 600 мм. Дискретность задания перемещений по осям X и Z — 1,0 мкм. Скорость быстрых перемещений по X и Z — до 7500 мм/мин. Рабочие подачи по X и Z — 1–4000 мм/мин.
Инструментальная система — 8- или 12-позиционная РГ с горизонтальной осью вращения DUPLOMATIK (или аналог). Позволяет вести многоинструментальную обработку без смены инструмента вручную — токарные и расточные резцы, свёрла, зенкеры, метчики.
Система ЧПУ — NC210, приводы Omron. Количество одновременно управляемых координат — 2 (Z, X); ось C — управляемое позиционирование шпинделя.
Технические характеристики
Размеры обработки: — Наибольший диаметр устанавливаемой заготовки над станиной: 800 мм — Наибольший диаметр обработки над станиной: 730 мм — Наибольший диаметр обработки над суппортом: 480 мм — Наибольшая длина заготовки в центрах: 1500 мм
Шпиндель и привод: — Частота вращения шпинделя: 5–1200 об/мин (бесступенчатое) — Скорость вращения по оси C: 0,1–10 об/мин — Дискретность задания угла по оси C: 0,001° — Мощность главного привода: 30 кВт
Суппорт: — Наибольшее перемещение по оси X: 600 мм — Наибольшее перемещение по оси Z: 1500 мм — Дискретность задания перемещений по X и Z: 1,0 мкм — Рабочие подачи по X и Z: 1–4000 мм/мин — Скорость быстрых перемещений по X и Z: до 7500 мм/мин — Количество одновременно управляемых координат: 2
Инструментальная система: — Революционная головка: 8 или 12 позиций, горизонтальная ось вращения
Точность обработки: — Шероховатость наружной цилиндрической поверхности: Ra 2,5 мкм — Шероховатость внутренней цилиндрической поверхности: Rz 20
Габариты и масса (с отдельно расположенным оборудованием): — Длина × ширина × высота: 5400 × 3000 × 1900 мм — Масса: 5900 кг
Комплектация
Стандартная поставка: — Патрон трёхкулачковый Ø400 мм — Люнет неподвижный Ø20–160 мм — Революционная головка 8 или 12 позиций DUPLOMATIK (или аналог)
Области применения
Станок 16Р40Ф3 с осью C и многопозиционной РГ применяется в машиностроении, нефтегазовой отрасли, железнодорожной промышленности для комплексной токарной обработки крупных деталей — ступенчатых валов, осей, корпусов, втулок диаметром до 730 мм с полным циклом смены инструмента без переустановки заготовки.
Подбор и поставка
Подбор по модели 16Р40Ф3 с указанием: РМЦ, количество позиций РГ (8 или 12), тип системы ЧПУ. Поставка — ТД РУССтанкоСбыт.
