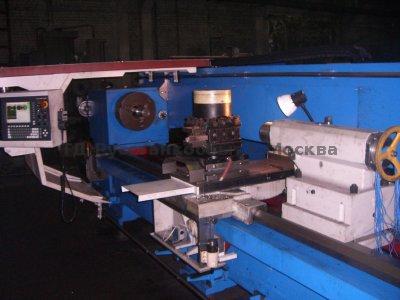

Токарный станок с ЧПУ 16К40Ф3 (16Р40Ф3)
Назначение и возможности
Станок специальный токарно-винторезный с ЧПУ 16К40Ф3 (16Р40Ф3) предназначен для обработки в автоматическом и полуавтоматическом режиме по программе цилиндрических, торцовых, конических, ступенчатых и криволинейных поверхностей деталей из чёрных и цветных металлов и сплавов, а также для сверления и растачивания центральных отверстий, нарезания резьб. Класс точности — П (повышенный) по ГОСТ 8-82.
РМЦ — от 750 до 10 000 мм, наибольший диаметр обработки над станиной — 800 мм, над выемкой — 1070 мм. Наибольший вес заготовки — 3500 кг. Мощность главного привода — 18,5 кВт.
Станок оснащается современными системами ЧПУ: NC210, Siemens 802D, Siemens 840D, Fagor 8055T и другими по выбору заказчика.
Конструкция и кинематика
Станина — цельнолитая с двумя призматическими закалёнными направляющими для каретки суппорта и задней бабки. В станине выполнена выемка для обработки крупногабаритных заготовок диаметром до 1070 мм. Длина выемки от торца фланца шпинделя — 450 мм (в исполнении с ГАП). Наклонные люки обеспечивают отвод стружки и охлаждающей жидкости в заднее корыто.
Шпиндельная бабка — трёхопорный шпиндель: передняя и средняя опоры — двухрядные роликоподшипники с короткими цилиндрическими роликами; задняя опора — радиальный подшипник в паре с упорными шарикоподшипниками. Диаметр цилиндрического отверстия — 105 мм. Конец шпинделя по DIN — 11М, внутренний конус — метрический 115. Частота вращения: 10–1250 об/мин, 22 ступени. Наибольший крутящий момент на шпинделе — 3 кН·м. Наибольшее усилие резания — 20 кН.
Коробка подач — высокая жёсткость кинематической цепи. Все силовые зубчатые колёса из легированной стали, закалены и отшлифованы. Обеспечивает нарезание метрических, дюймовых, модульных и питчевых резьб в полном диапазоне стандартных шагов.
Суппорт — два управляемых оси координат (Z, X). Скорость ускоренных перемещений: продольное — 5200 мм/мин, поперечное — 2000 мм/мин. Высота устанавливаемого резца — 40 мм.
Система ЧПУ — двухосевое программное управление, управляемые оси Z и X. Диапазон рабочих подач перекрывает все стандартные режимы токарной обработки и нарезания резьб.
Технические характеристики
Размеры обработки: — Наибольший диаметр заготовки, устанавливаемой над станиной: 840 мм — Наибольший диаметр обработки над станиной: 800 мм — Наибольший диаметр обработки над суппортом: 490 мм — Наибольший диаметр заготовки над выемкой станины: 1070 мм* — Длина выемки от торца фланца шпинделя: 450 мм* — Наибольшая длина обрабатываемой заготовки (РМЦ): 750–10 000 мм — Наибольший вес заготовки: 3500 кг
Шпиндель: — Конец шпинделя по DIN: 11М — Внутренний конус в шпинделе (метрический): 115 — Диаметр цилиндрического отверстия: 105 мм — Количество ступеней частот вращения: 22 — Частота вращения шпинделя: 10–1250 об/мин — Наибольший крутящий момент: 3 кН·м — Наибольшее усилие резания: 20 кН
Подачи: — Продольные: 0,033–5,6 мм/об — Поперечные: 0,013–2,064 мм/об — Резцовых салазок: 0,013–2,064 мм/об — Ускоренное перемещение, продольное: 5200 мм/мин — Ускоренное перемещение, поперечное: 2000 мм/мин
Резьбы: — Метрические: шаг 1–224 мм — Дюймовые: 28–0,25 нитки/дюйм — Модульные: 0,25–56 модуль — Питчевые: 112–0,5 питч диаметральный
Привод: — Мощность главного привода: 18,5 кВт
Высота резца в резцедержателе: 40 мм
Габариты и масса:
| РМЦ, мм | Длина, мм | Масса, кг |
|---|---|---|
| 750 | 3000 | 4450 |
| 1500 | 3740 | 5200 |
| 2000 | 4230 | 5400 |
| 3000 | 5240 | 6200 |
| 4000 | 6240 | 7400 |
| 5000 | 7240 | 9350 |
| 8000 | 10 300 | 11 900 |
| 10 000 | 12 420 | 13 300 |
— Ширина: 1860 мм; Высота: 1625 мм
Примечание: * — в исполнении с выемкой (ГАП)
Комплектация
Стандартная поставка: — Патрон четырёхкулачковый Ø800 мм или Ø630 мм — Патрон трёхкулачковый Ø400 мм или Ø315 мм — Люнет неподвижный Ø20–350 мм (кроме РМЦ 750 мм) — Люнет подвижный Ø20–150 мм
Опции (за отдельную плату): — Люнет неподвижный Ø20–160 мм, Ø300–500 мм — Резьбоуказатель — Конусная линейка — Резцедержатель с быстросъёмными блоками
Области применения
Станок 16К40Ф3 (16Р40Ф3) применяется в тяжёлом и энергетическом машиностроении, нефтегазовой отрасли, судостроении, металлургии и железнодорожной промышленности. Повышенный класс точности и программное управление обеспечивают высокую повторяемость при обработке партий крупногабаритных деталей: валы, оси, роторы, ступицы, фланцы — диаметром до 800 мм и длиной до 10 000 мм.
Подбор и поставка
Подбор по модели 16К40Ф3 / 16Р40Ф3 и требуемому РМЦ (750–10 000 мм). Выбор системы ЧПУ — по запросу заказчика (NC210, Siemens 802D/840D, Fagor 8055T). Исполнение с ГАП (выемкой) — для заготовок диаметром до 1070 мм. Поставка — ТД РУССтанкоСбыт.
