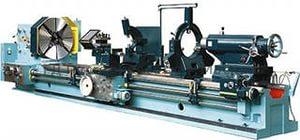

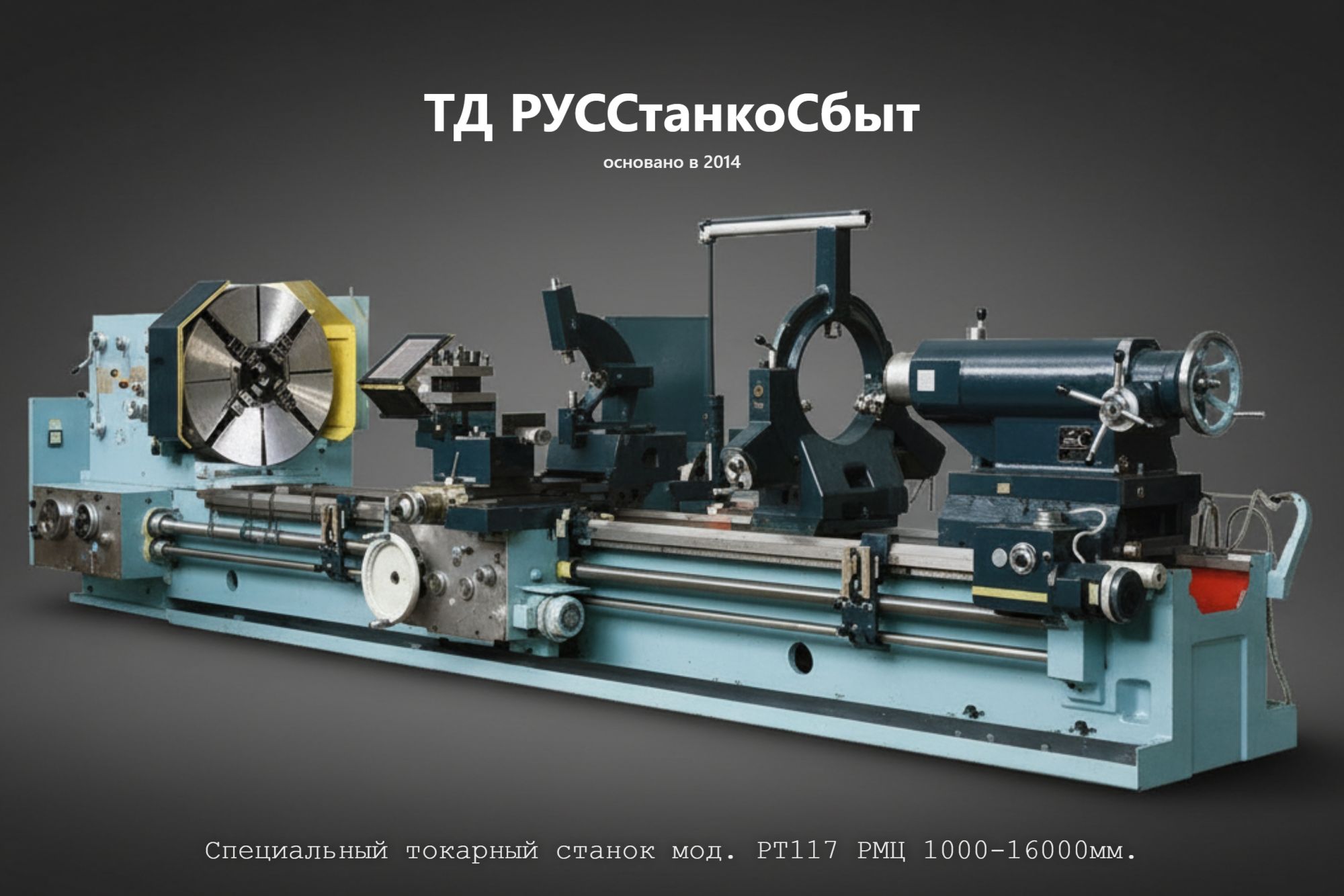

Токарный станок РТ117
Назначение и возможности
Станок специальный токарный РТ117 предназначен для выполнения разнообразных токарных работ: наружное и внутреннее точение, подрезка торцев, растачивание, сверление, точение конических поверхностей (в том числе длинных конусов), нарезание метрических, дюймовых, модульных и питчевых резьб. Применяется в условиях единичного и мелкосерийного производства тяжёлого машиностроения.
РМЦ — от 1000 до 16 000 мм, наибольший диаметр обработки над станиной — 1140 мм, над выемкой — 1650 мм. Наибольший вес обрабатываемой детали — 8000 кг (при РМЦ до 3000 мм) и 10 000 кг (при РМЦ свыше 3000 мм). Мощность главного привода — 22 кВт (30 кВт с повышенным пусковым моментом — по заказу).
Конструкция и кинематика
Станина — цельнолитая с двумя призматическими закалёнными направляющими для каретки суппорта и задней бабки. Жёсткость, виброустойчивость и температурная стабильность конструкции обеспечивают получение необходимой точности обработки на протяжении всего длительного срока эксплуатации без потери первоначальной точности. В станине выполнена выемка для обработки заготовок диаметром до 1650 мм; длина выемки от торца патрона — 390 мм.
Шпиндельная бабка — трёхопорный шпиндель. Конец шпинделя по DIN — 2-15М. Диаметр цилиндрического отверстия — 128 мм. Частота вращения: 5–500 об/мин. Все силовые зубчатые колёса кинематической цепи — из легированной стали, закалены и отшлифованы.
Коробка подач — высокая жёсткость кинематической цепи. Оснащена двумя электромагнитными муфтами дистанционного переключения передач без остановки станка. Обеспечивает нарезание метрических, дюймовых, модульных и питчевых резьб в полном диапазоне стандартных шагов.
Точение конусов — длинных: одновременным включением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте. Коротких — механической подачей резцовых салазок. Конусная линейка — опция.
Ограждения — ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
Технические характеристики
Размеры обработки: — Наибольший диаметр заготовки, устанавливаемой над станиной: 1200 мм — Наибольший диаметр обработки над станиной: 1140 мм — Наибольший диаметр, устанавливаемого и обрабатываемого над суппортом: 900 мм — Наибольший диаметр заготовки в выемке станины: 1650 мм — Длина выемки от торца патрона: 390 мм — Наибольшая длина обрабатываемой заготовки (РМЦ): 1000–16 000 мм — Наибольший вес детали: 8000 / 10 000 кг
Шпиндель: — Конец шпинделя по DIN: 2-15М — Диаметр цилиндрического отверстия: 128 мм — Частота вращения шпинделя: 5–500 об/мин
Подачи: — Продольные: 0,06–2,42 мм/об — Поперечные: 0,022–0,88 мм/об — Резцовых салазок: 0,022–0,88 мм/об
Резьбы: — Метрические: шаг 1–96 мм — Дюймовые: 24–0,25 нитки/дюйм — Модульные: 0,5–24 модуль — Питчевые: 96–1 питч диаметральный
Привод: — Мощность главного привода: 22 кВт (30 кВт с повышенным пусковым моментом — по заказу)
Габариты и масса:
| РМЦ, мм | Длина, мм | Масса, кг |
|---|---|---|
| 1000 | 4100 | 11 000 |
| 3000 | 6140 | 13 000 |
| 4800 | 8000 | 16 000 |
| 6000 | 9000 | 17 500 |
| 8000 | 11 200 | 18 600 |
| 10 000 | 13 000 | 22 000 |
| 12 000 | 15 000 | 25 000 |
| 16 000 | 19 000 | 30 000 |
— Ширина: 2110 мм; Высота: 2000 мм
Комплектация
Стандартная поставка: — Патрон четырёхкулачковый Ø1000 мм — Люнет закрытый Ø100–500 мм — Люнет подвижный Ø70–250 мм
Дополнительное оборудование (за отдельную плату): — Патрон четырёхкулачковый Ø1250 мм — Патрон трёхкулачковый — Люнет открытый Ø500–800 мм (для РМЦ 6000 мм и выше) — Люнет открытый Ø650–900 мм — Люнет неподвижный Ø440–700 мм — Конусная линейка — Резьбоуказатель — Опоры клиновые — Сменные зубчатые колёса для нарезания специальных резьб 11,5 и 27 ниток/дюйм
Области применения
Станок РТ117 применяется в тяжёлом и энергетическом машиностроении, судостроении, нефтегазовой и атомной промышленности, металлургии для обработки особо крупных деталей без программного управления: роторы, валы, оси, барабаны, цилиндры, обечайки — диаметром до 1140 мм (в выемке до 1650 мм) и длиной до 16 000 мм при весе до 10 000 кг.
Подбор и поставка
Подбор по модели РТ117 и требуемому РМЦ (1000–16 000 мм). Исполнение с выемкой — для заготовок диаметром до 1650 мм. Мощность 30 кВт с повышенным пусковым моментом — по отдельному заказу. Поставка — ТД РУССтанкоСбыт.
