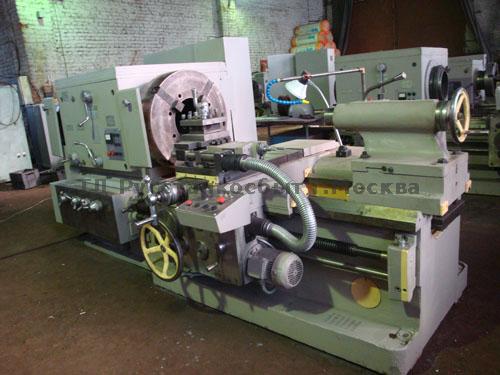

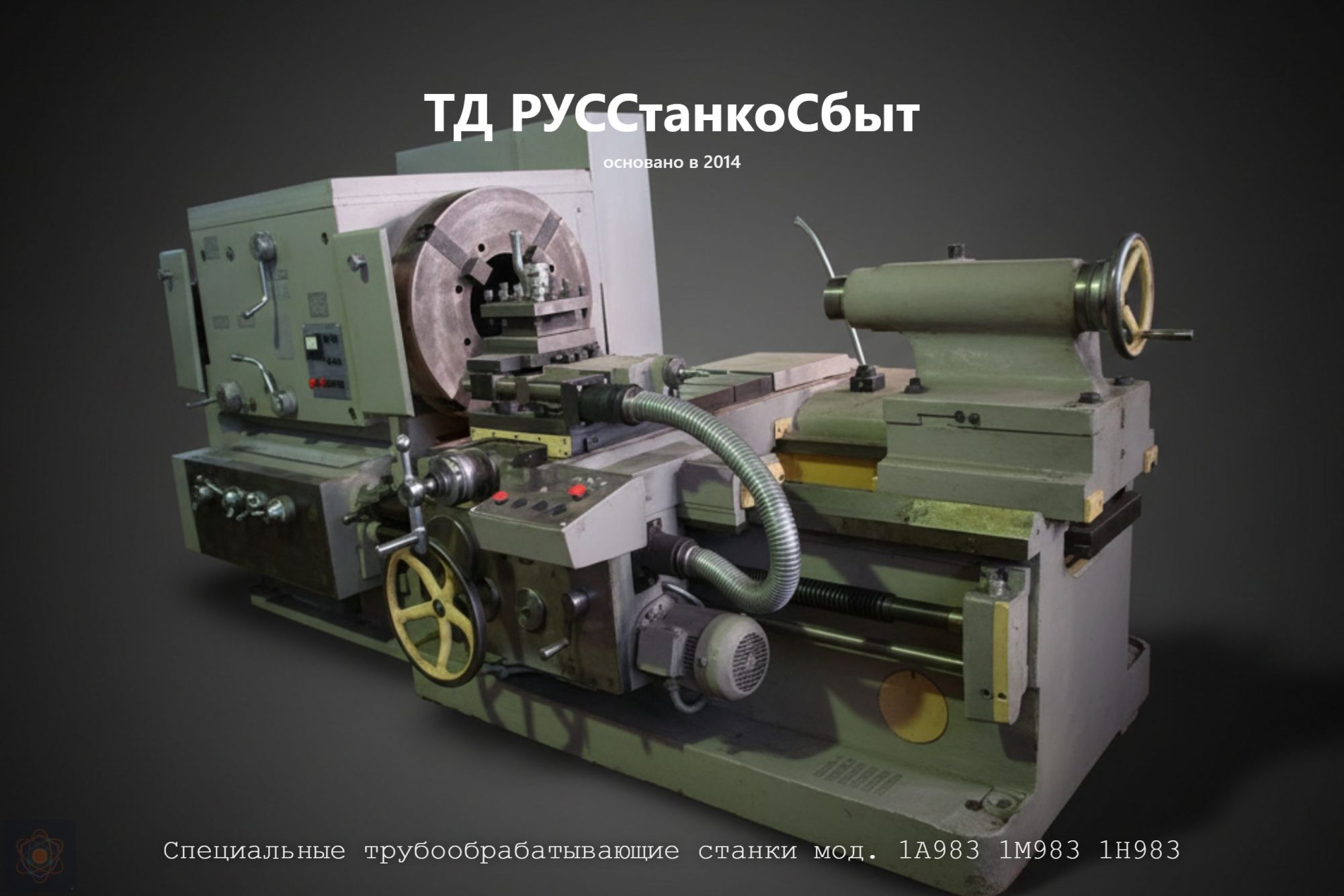

Специальные трубообрабатывающие станки мод. 1А983, 1М983, 1Н983 (трубонарезные станки)
Назначение и возможности
Станки 1А983, 1М983 и 1Н983 — специализированные трубонарезные станки, предназначенные для обтачивания концов труб и нарезания резьб на трубах в условиях единичного производства. Основная область применения — подготовка концов бурильных, обсадных, насосно-компрессорных и других промышленных труб к сборке резьбовых соединений.
Станки обрабатывают трубы условным диаметром от 73 до 299 мм (диаметр отверстия в шпинделе — 310 мм), что перекрывает весь основной типоразмерный ряд промышленных труб нефтегазового сортамента и трубопроводного машиностроения.
Максимальный диаметр обработки над станиной — 800 мм, что допускает токарную обработку не только трубных концов, но и фланцев, муфт и других крупных присоединительных элементов.
Помимо нарезания резьб, станки выполняют точение цилиндрических и конических поверхностей (с конусной линейкой — до 800 мм длиной, без линейки — до 420 мм), расточку, подрезку торцов.
Конструкция и кинематика
Станина станка — коробчатого сечения, из высокопрочного чугуна, с закалёнными направляющими. Компоновка горизонтальная, классическая токарная схема с полым шпинделем большого диаметра для пропуска трубы насквозь.
Шпиндельный узел:
- Диаметр отверстия в шпинделе: 310 мм — обеспечивает сквозной пропуск труб диаметром до 299 мм
- Диапазон частот вращения: 8–355 об/мин
- Число ступеней скоростей: 12
- Малые частоты (8–30 об/мин) предназначены для нарезания точных резьб на крупных трубах; средние и верхние (до 355 об/мин) — для чистового точения
Суппортная группа:
- Максимальное сечение резцов: 32×32 мм
- Резцедержатель: 4-позиционный
- Конусная линейка с максимальным углом поворота: ±10°
Приводы подач:
| Направление | Диапазон подач, мм/об | Число подач |
|---|---|---|
| Продольные | 0,06–2,0 | 48 |
| Поперечные | 0,028–0,936 | 48 |
Большое число ступеней подач (48 по каждому направлению) обеспечивает точный подбор параметров нарезания для любого стандартного шага резьбы.
Быстрые перемещения суппорта:
- Продольное: 5,3 м/мин (0,088 м/с)
- Поперечное: 2,2 м/мин (0,037 м/с)
Резьбонарезные возможности:
| Тип резьбы | Диапазон |
|---|---|
| Метрическая (шаг), мм | 1–28 |
| Дюймовая, ниток/дюйм | 28–1 |
Охватываемые резьбы: трубные конические (ГОСТ 6211, API), трубные цилиндрические, метрические крупные — все основные соединения нефтегазового трубопроводного сортамента.
Мощность привода главного движения: 16 кВт.
Люнет поддержки (опция) — обеспечивает центрирование и поддержку длинных труб в зоне обработки; масса станка с люнетом — 9 100 кг.
Технические характеристики
| Параметр | 1А983 / 1М983 / 1Н983 |
|---|---|
| Диаметр отверстия в шпинделе, мм | 310 |
| Условный диаметр трубы (мин.), мм | 73 |
| Условный диаметр трубы (макс.), мм | 299 |
| Макс. диаметр обработки над станиной, мм | 800 |
| Макс. диаметр обработки над суппортом, мм | 450 |
| Макс. сечение резцов, мм | 32×32 |
| Число позиций инструмента | 4 |
| Макс. длина точения с конусной линейкой, мм | 800 |
| Макс. длина точения без конусной линейки, мм | 420 |
| Частоты вращения шпинделя, об/мин | 8–355 |
| Число скоростей шпинделя | 12 |
| Продольные подачи, мм/об | 0,06–2,0 (48 ступеней) |
| Поперечные подачи, мм/об | 0,028–0,936 (48 ступеней) |
| Метрические резьбы (шаг), мм | 1–28 |
| Дюймовые резьбы, ниток/дюйм | 28–1 |
| Макс. угол поворота конусной линейки, ° | ±10 |
| Быстрое перемещение прод., м/мин | 5,3 |
| Быстрое перемещение попер., м/мин | 2,2 |
| Мощность главного привода, кВт | 16 |
| Габаритные размеры (Д×Ш×В), мм | 3 600×1 910×1 565 |
| Масса без люнета, кг | 8 600 |
| Масса с люнетом поддержки, кг | 9 100 |
Базовая комплектация
- Станина с закалёнными направляющими
- Передняя бабка с полым шпинделем Ø310 мм
- Суппорт с 4-позиционным резцедержателем (32×32 мм)
- Конусная линейка (±10°)
- Коробка скоростей (12 ступеней)
- Коробка подач (48 продольных / 48 поперечных ступеней)
- Привод главного движения 16 кВт
- Электрооборудование в комплекте
Опционально:
- Люнет поддержки труб
Области применения
- Нефтегазовая промышленность — нарезание резьб API и ГОСТ на бурильных, обсадных и насосно-компрессорных трубах; подготовка концов труб к свинчиванию
- Трубопроводное машиностроение — обработка концов промышленных труб большого диаметра под резьбовые муфты и фланцы
- Нефтесервисные предприятия и буровые компании — ремонт и восстановление резьбовых соединений трубного сортамента на производственных базах
- Тяжёлое машиностроение — изготовление и ремонт крупных трубчатых конструкций с резьбовыми соединениями
- Энергетика — обработка трубных концов теплообменного и котельного оборудования
Тип производства: единичное и мелкосерийное.
Подбор и поставка
Станки 1А983, 1М983 и 1Н983 конструктивно близки и взаимозаменяемы по основным характеристикам; различия между модификациями уточняются при заказе по году выпуска и комплектации. При выборе определяющими параметрами являются:
- диапазон диаметров обрабатываемых труб (73–299 мм)
- необходимость люнета поддержки для длинных труб
- тип нарезаемых резьб (метрическая / дюймовая / API)
- требования к длине обработки (до 420 или до 800 мм с конусной линейкой)
