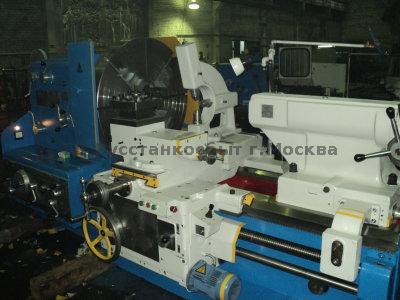

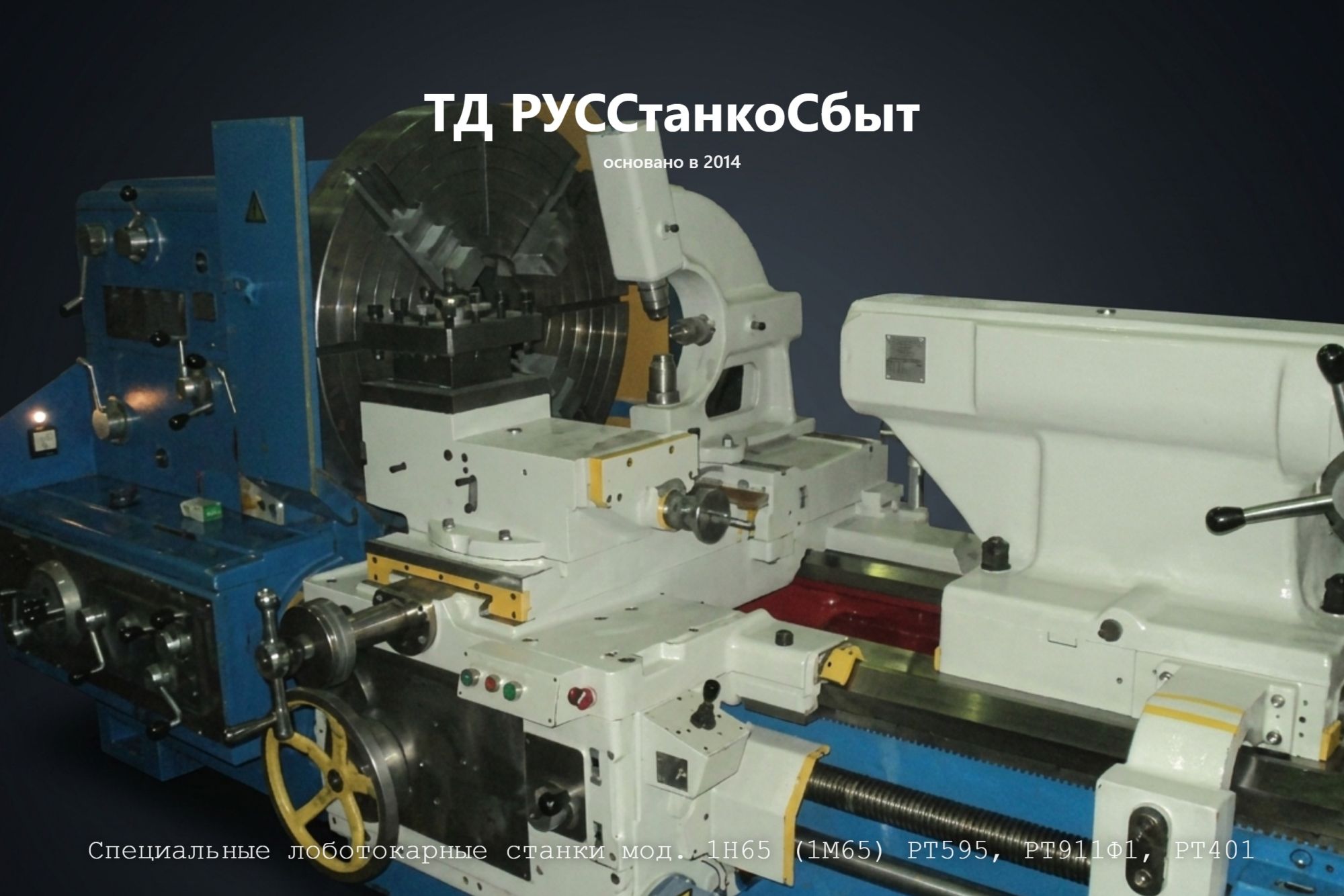

Специальные лоботокарные станки 1Н65 (1М65) РТ595, РТ911Ф1, РТ401
Назначение и возможности
Специальные лоботокарные станки моделей РТ595, РТ911Ф1 и РТ401 на базе 1Н65 (1М65) предназначены для токарной обработки крупногабаритных деталей типа дисков, маховиков, фланцев, шкивов, колёс и других тел вращения с большим соотношением диаметра к длине. Выполняются операции: наружное и торцевое точение, растачивание, подрезка торцев, точение конусов, нарезание метрических, дюймовых, модульных и питчевых резьб.
Наибольший диаметр обрабатываемой детали над суппортом — 650 мм, над выемкой в станине — 1400 мм. Наибольшая длина обрабатываемой заготовки — 1000 мм. Наибольшая масса обрабатываемой детали в центрах — 8000 кг. Высокая мощность главного привода (22 кВт) и жёсткость конструкции позволяют в полной мере использовать возможности твёрдосплавного и быстрорежущего инструмента при обработке чёрных и цветных металлов.
Кинематика и конструкция
Станина — с двумя призматическими направляющими, обеспечивающими точность перемещения суппорта и длительный срок эксплуатации с сохранением первоначальной точности. Направляющие закалены. Станина имеет выемку длиной 390 мм от зеркала патрона для установки крупногабаритных заготовок диаметром до 1400 мм.
Шпиндельная бабка — шпиндель с цилиндрическим отверстием диаметром 128 мм и фланцевым концом по DIN 2-15М. Частота вращения шпинделя — 5–500 об/мин, 24 ступени. Частота обратного вращения в 1,3 раза выше прямого, что сокращает время при нарезании резьб. Все силовые зубчатые колёса кинематической цепи изготовлены из легированной стали, закалены и шлифованы.
Коробка подач — высокая жёсткость кинематической цепи. Две электромагнитные муфты дистанционного переключения подач без остановки станка. Пределы продольных подач: 0,06–2,42 мм/об (расширенный ряд: 0,6–19,36 мм/об); поперечных подач и резцовых салазок: 0,022–0,88 мм/об (расширенный ряд: 0,022–7,04 мм/об).
Суппорт — крестовой конструкции. Точение длинных конусов выполняется одновременной продольной подачей суппорта и подачей резцовых салазок при соответствующем их повороте. Ускоренное продольное перемещение — 3 м/мин, поперечное — 1 м/мин.
Резьбонарезание: — Метрические резьбы: шаг 1–96 мм — Дюймовые резьбы: 24–0,25 ниток/дюйм — Модульные резьбы: модуль 0,5–24 — Питчевые резьбы: 96–1 питч
Безопасность — ограждения зоны резания и патрона, электрические и механические блокировки.
Технические характеристики
— Наибольший диаметр заготовки над суппортом: 650 мм — Наибольший диаметр заготовки над выемкой в станине: 1400 мм — Наибольшая длина обрабатываемой заготовки: 1000 мм — Длина выемки в станине от зеркала патрона: 390 мм — Конец шпинделя по DIN: 2-15М — Диаметр отверстия в шпинделе: 128 мм — Частота вращения шпинделя: 5–500 об/мин, 24 ступени — Продольные подачи: 0,06–2,42 мм/об — Поперечные подачи: 0,022–0,88 мм/об — Ускоренное продольное перемещение: 3 м/мин — Ускоренное поперечное перемещение: 1 м/мин — Мощность главного привода: 22 кВт — Наибольший вес детали в центрах: 8000 кг — Масса станка: 9850 кг — Габариты (Д×Ш×В): 4100×2200×1770–1880 мм
Области применения
Станки серии РТ595, РТ911Ф1, РТ401 применяются в тяжёлом машиностроении, энергетике, судостроении, железнодорожной промышленности для обработки крупногабаритных дисковых и фланцевых деталей: маховики, шкивы, зубчатые венцы, роторные диски, колёсные центры — диаметром до 1400 мм.
Подбор и поставка
Подбор по модели станка: РТ595, РТ911Ф1 или РТ401 (на базе 1Н65/1М65). Поставка — ТД РУССтанкоСбыт.
Подобрать конкретную запчасть вы можете у нас на сайте в разделе Каталог ТД РУССтанкоСбыт.
