Смартсау

Средства для создания систем автоматизации на базе топологического способа построения

Топологический способ характеризуется возможностью встраивания средств автоматизации непосредственно в технологическое оборудование. Это позволяет отказаться от применения большого количества кабелей и вспомогательных конструкций для их размещения. Кроме того, при этом обеспечивается полная заводская готовность технологических блоков.

Для реализации топологического способа используются:
•управляющая интерактивная сеть

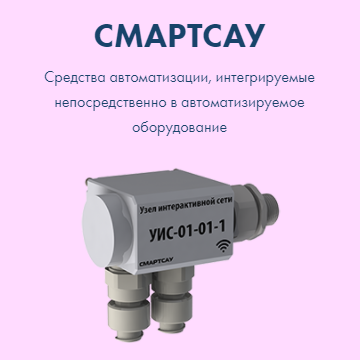

•два типа узлов интерактивной сети УИС:
- УИС-И для связи интерактивной сети с источниками информации
- УИС-У для связи интерактивной сети с исполнительными механизмами
•агрегатные интеллектуальные станции АИС для обработки информации, поступающей от УИС, и выработки управляющих воздействий на исполнительные механизмы в соответствии с алгоритмами управления
•блоки управления механизмами БУМ для коммутации электропитания

Интерактивная сеть строится на базе следующих интерфейсов:
•оптический канал O-BUS
•канал передач данных по линиям электропитания P-BUS
•радиоканал W-NET
