О товаре

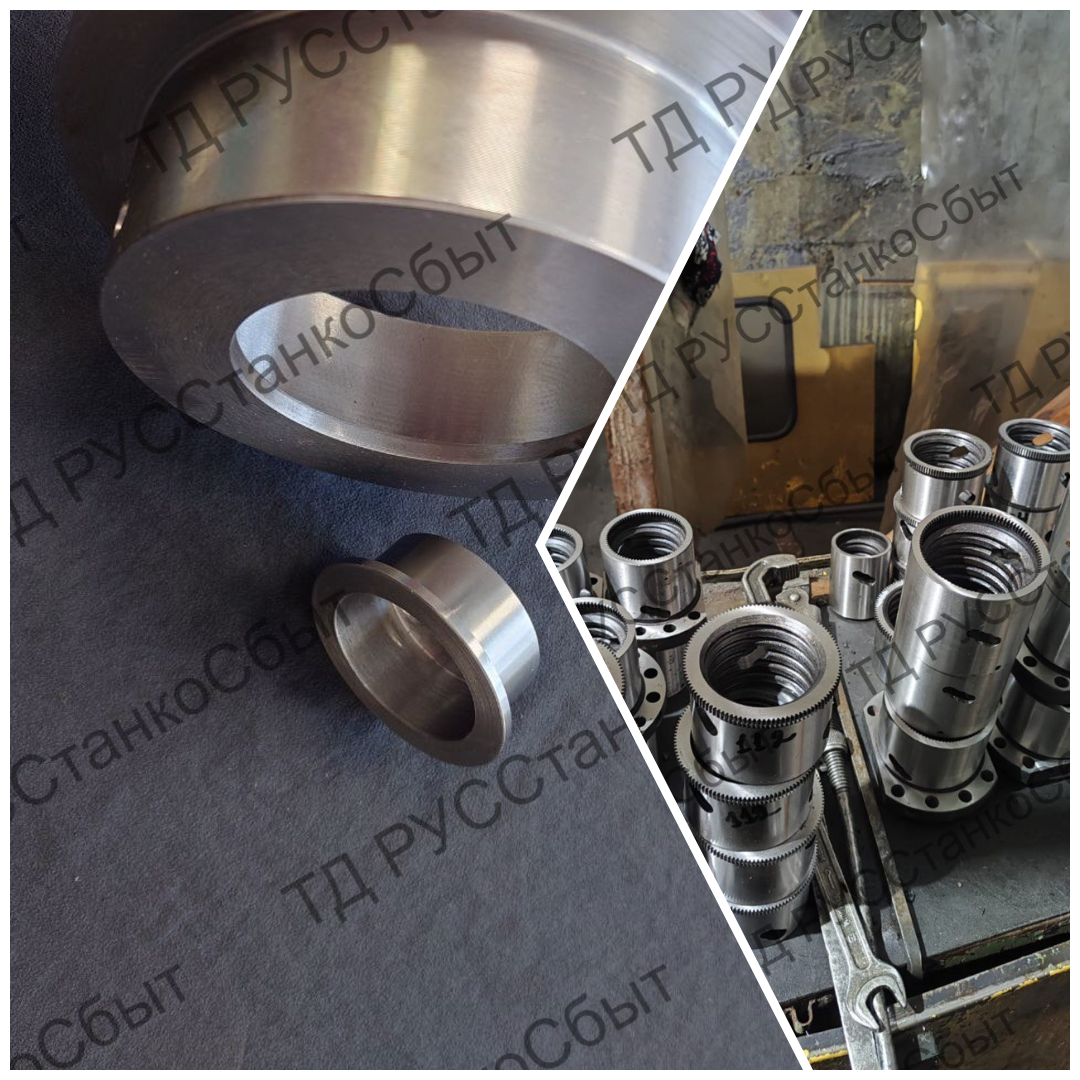

Шарико-винтовые пары (ШВП) для станков с ЧПУ
Назначение и применение
Шарико-винтовые пары (ШВП) — прецизионные механические передачи, преобразующие вращательное движение серводвигателя в точное прямолинейное поступательное перемещение рабочих органов станка: суппортов, столов, шпиндельных бабок. Применяются в токарных, фрезерных, шлифовальных, сверлильных станках с ЧПУ и многоцелевых обрабатывающих центрах для привода осей продольного (Z), поперечного (X) и вертикального (Y) перемещений.
Принцип работы ШВП основан на качении шариков по винтовым канавкам ходового винта и гайки, что обеспечивает минимальное трение по сравнению с трапецеидальными ходовыми винтами скольжения, высокую кинематическую точность и возможность полного устранения осевого зазора путём предварительного натяга между ходовым винтом и шариковой гайкой.
Технические характеристики
— Кинематическая точность позиционирования: 4–6 мкм — Класс точности: П3, П5, П7 (Т3, Т5, Т7 по международной классификации) — Передаваемое усилие: от 2 до 50 кН в зависимости от диаметра и шага — КПД передачи: 0,90–0,96 (в 3–4 раза выше, чем у трапецеидального винта) — Устранение осевого зазора: предварительным натягом гайки — Смазка: пластичная смазка (закладываемая) или масляный туман
Номенклатура поставляемых ШВП
Для токарных станков с ЧПУ серии 1П756ДФ3: — ШВП 1П756ДФ3.18.000, 1П756ДФ3.22.000, 1П756ДФ3.56.000, 1П756ДФ3.55.000
Для токарных станков с ЧПУ серии 16М30Ф3 и РТ772Ф3: — ШВП 16М30Ф3.55.000, 16М30Ф3.54.000 (РТ772Ф3), 16М30Ф3.56.000, 16М30Ф3.57.000, 16М30Ф3.18.000 (РТ772Ф3)
Для токарных станков с ЧПУ серии 16К30Ф3: — ШВП 16К30Ф3 23.05.000, 16К30Ф3 02.55.000, 16К30Ф3 0.18.000
Для токарных станков с ЧПУ серии РТ755Ф3: — ШВП РТ755Ф3.63.000, РТ755Ф3.70.000, РТ755Ф3.50.000, РТ755Ф3.53.000
Для станков РТ717Ф3 и СА630С30Ф3: — ШВП РТ717Ф3.18.000 — ШВП СА630С30Ф3-18.004.02, СА630С30Ф3.55А.100
Для токарных станков с ЧПУ серии 16К20Т1: — ШВП 16К20Т1.153.000.000/010/020, 16К20Т1.154.000.000/010/020, 16К20Т1.158.000.000/020, 16К20Т1.159.020.000/020
Для специальных станков и обрабатывающих центров: — ШВП 30.06.600, 1325Ф3.220.600, 52.02.20.600БА, 52.02.30.600А — ШВП СВ141П.11.000, СВ141П.33.000 — ШВП 2С132ПМФ2.36.000, 2С132ПМФ2.39.000 — ШВП 2С150ПМФ4.27.040, 2С150ПМФ4.39.020 — ШВП ЗД725.502.010, ЗЕ756.305.000, ЗЛ722В.162.000, ЗЛ722В.323.000 — ШВП 4Л721.Ф1.15.120, 4Л721.Ф1.20.220 — ШВП 500МФ4.308.003, 500МФ4.407.003, 500МФ4.107.003
Для фрезерных станков с ЧПУ серии 6Т13Ф3, 6Р13Ф3: — ШВП 6Т13Ф3-1.300.001, 6Т13Ф3-1.600.001, 6Т13Ф3-1.700.001 — ШВП 6Р13Ф3-37.61.001, 6Р13Ф3-01.38.001, 6Р13Ф3-70.001
Для фрезерных станков с ЧПУ ГФ2171С6: — ШВП ГФ2171С6.300.001, ГФ2171С6.700.001
Области применения
Токарные, фрезерные, шлифовальные и сверлильные станки с ЧПУ; многоцелевые обрабатывающие центры; специальные станки для машиностроения, авиастроения, энергетики, железнодорожного транспорта и оборонной промышленности.
Подбор и поставка
Подбор осуществляется по каталожному номеру ШВП, модели станка, диаметру и шагу ходового винта, классу точности и длине. При отсутствии стандартного каталожного номера — изготовление по образцу или чертежу с соблюдением класса точности. Поставка — ТД РУССтанкоСбыт.
Подобрать конкретную запчасть вы можете у нас на сайте в разделе Каталог ТД РУССтанкоСбыт.
